Рекомендації з техніки проектування щитів
При проектуванні щитів за керівним матеріалом РМ4-107-82 рекомендується виконати низку підготовчих заходів, які дозволяють раціональніше організувати технологічний процес проектування.
До цих заходів належить забезпечення виконавців готовими бланками форм (для ескізів і оригіналів) всіх таблиць, що виконуються на листах форматом А4, і бланками форматів-заготовок для виконання листів креслення загального виду одиничного щита з графічними зображеннями:
- видів спереду (рис. 20);
- видів на внутрішні площини
Найменування
|
Позначення
|

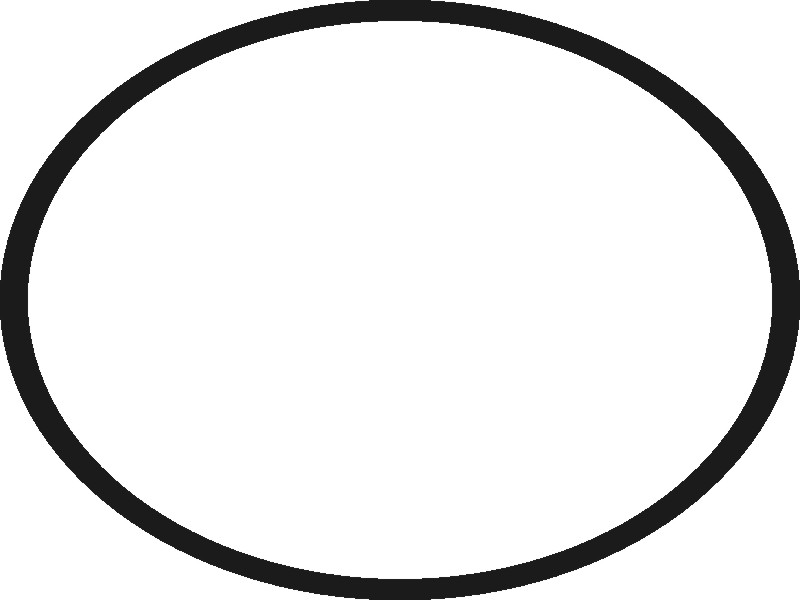

Первинний вимірювальний перетворювач (датчик), прилад, що встановлюється за місцем |
|

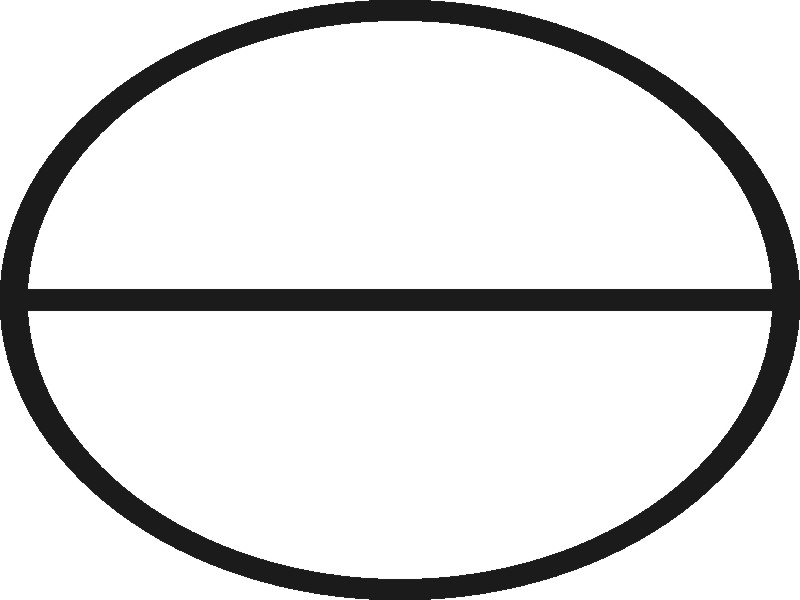

Прилад, встановлений на щиті, пульті |
|
Виконавчий механізм. Загальне позначення. (Положення регулюючого органу у разі припинення подачі енергії або керуючого сигналу не регламентується) |
|
Виконавчий механізм, що відкриває регулюючий орган при припиненні подачі енергії або керуючого сигналу |
|
Виконавчий механізм, що закриває регулюючий орган при припиненні подачі енергії або керуючого сигналу |
|
Виконавчий механізм, який при припиненні подачі енергії або керуючого сигналу залишає регулюючий орган в незмінному положенні |
|
Виконавчий механізм з додатковим ручним приводом (позначення може застосовуватися в поєднанні з будь-яким з інших знаків, що характеризують положення регулюючого органу у разі припинення подачі енергії або керуючого сигналу) |
|

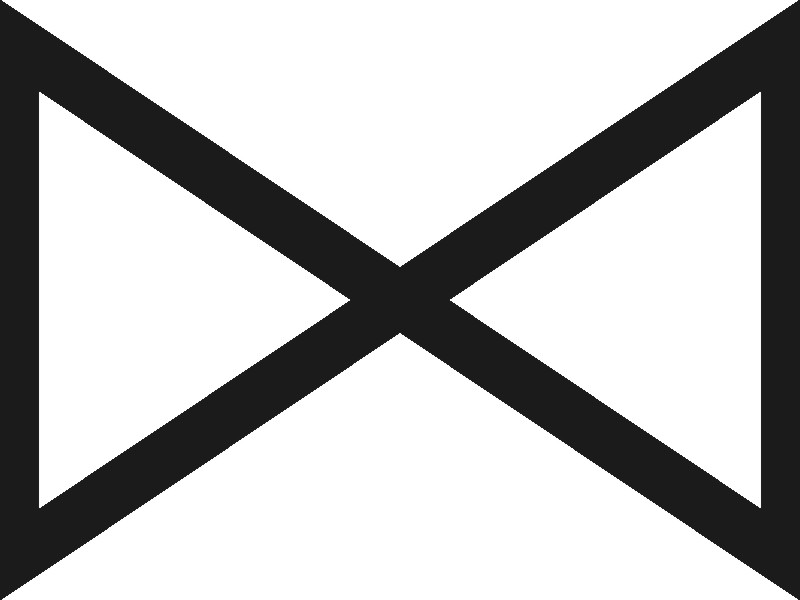

Регулюючий орган |
|
Лінія зв'язку |
|

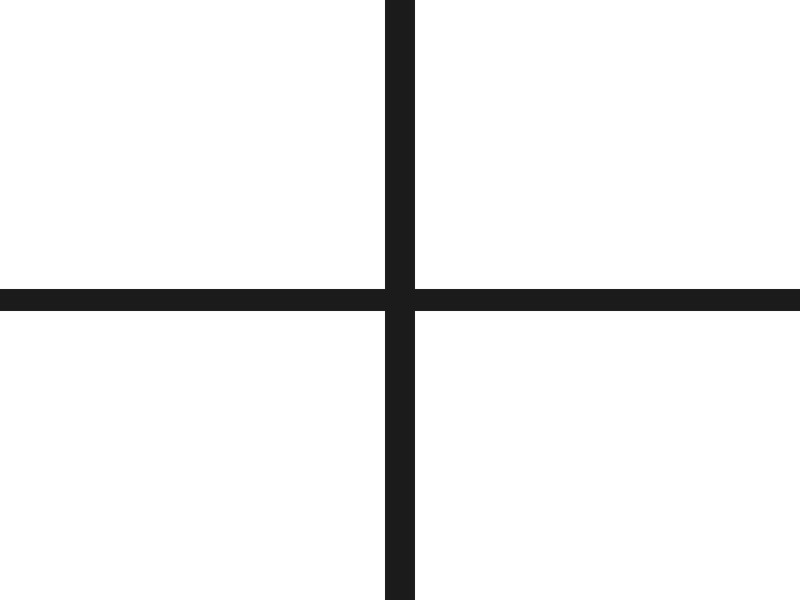

Перетин ліній зв'язку без з'єднання один з одним |
|

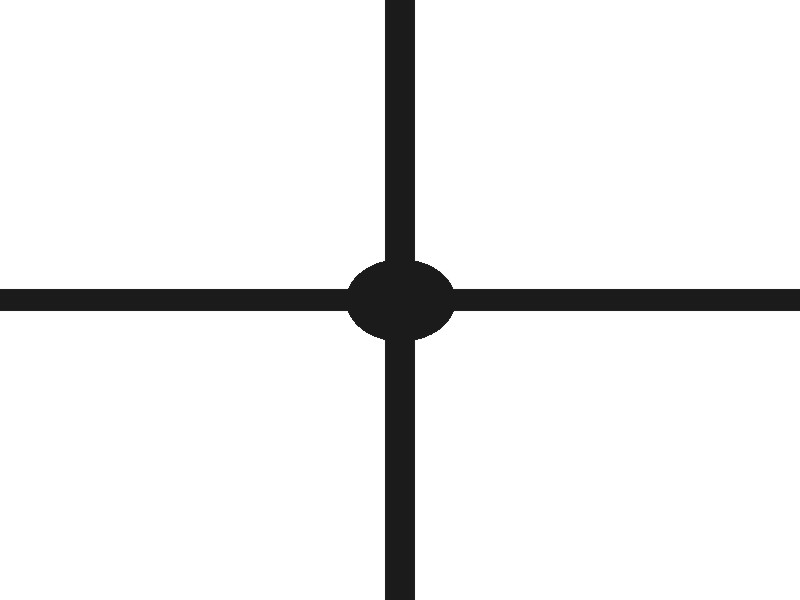

Перетин ліній зв'язку з з'єднанням між собою |
|
ПЕРЕЛІК СКОРОЧЕНЬ ТА УМОВНИХ ПОЗНАЧЕНЬ
PCS'PqwetCtkxeS{uteo(–системи управління електроприводами+наприклад
частотні перетворювачі+серводвигуни+тощо:
THQ'TeoqteHnrwtuQwtrwtu(– засоби віддаленого'розподіленого(
вводу/виводу
АС–автоматизована система
АСУ–автоматизована система управління
АСУ ТП–автоматизована система управління технологічним процесом
ДП–дипломний проект
ІАС–інтегровані автоматизовані системи
ІАСУ–інтегрована автоматизована система управління'АСУТП+АСУП(
КІСУ,комп’ютерно-інтегрованих систем управління
КТС–комплекс технічних засобів
КП–курсовий проект
ПК–комп’ютер'офісний+промисловий+в серверному виконанні(
ПЛК–програмований логічний контролер або РС-сумісний контролер
ТП–технічний проект:
ТхП–технологічний процес:
ТЗ–Технічне завдання
ТЗА–технічні засоби автоматизації
ТК,технологічний комплекс
ЦПУ–процесорний модуль'блок(ПЛК
Вид спереду
Зображення виду спереду в загальному випадку виконують на аркуші формату А3 за ГОСТ 2.301-68. На вигляді спереду одиничного щита показують прилади, засоби автоматизації, елементи мнемосхем, вироби для нанесення написів про призначення того чи іншого приладу. Перелік елементів на кресленні загального вигляду щита нумерується спільно з переліком елементів на кресленні виду на внутрішній площині (див. рис. 20 і 23). При виконанні креслень на щити та пульти, на яких є мнемосхема, необхідно дотримуватися таких правил:
1. мнемосхеми, що розміщуються на декоративних панелях над приладовими щитами, виконуються як самостійний документ за правилами креслення загального вигляду одиничного щита;
2. мнемосхема, що розміщується на вигляді спереду щита або пульта спільно з приладами і апаратурою (над приладами, на спеціальному полі чи планшеті, на похилій приладової приставці чи кришці пульта), виконується у вигляді фрагмента на полі креслення загального вигляду одиничного щита чи на окремому аркуші. При цьому на полі такого креслення (або на його наступних сторінках) повинна бути наведена таблиця, що розшифровує кольори забарвлення ліній. Приклад виконання мнемосхеми поданий на рис. 21.
Форма таблиці повинна відповідати РМ4-51-90. На вигляді спереду одиничного щита проставляють габаритні розміри щита, розміри символів мнемосхем (технологічного обладнання, установку на ньому всіх приладів, засобів автоматизації, символів мнемосхем і т.д. розміри ліній, стрілок) і розміри, координуючі установку на ньому всіх приладів, засобів автоматизації, символів мнемосхем і т.д.
Розміри проставляють за ГОСТ 2.307-2011 від наступних базових ліній:
1. розміри по вертикалі – від нижнього краю фасадної панелі щита, стільниці пульта чи дверей малогабаритного щита;
2. по горизонталі – від вертикальної осі симетрії фасадної панелі, стільниці пульта чи дверей малогабаритного щита.
На вигляді спереду одиничного щита для приладів, апаратів і вводів під полицею лінії-винесення, на якій проставлений номер позиції, вказують позначення установочного креслення (типового чи розробленого у проекті).
Для приладів, які мають глибину, що дорівнює або більше 300 мм (незалежно від маси), або масу понад 10 кг (незалежно від глибини) в технічних вимогах необхідно наводити вказівки про кріплення їх на каркасі щита та позначення типового монтажного креслення.
Вид на внутрішні площини щита
Вид на внутрішні площини щита зображають на листі форматом не більше А4 по ГОСТ 2.301-68.
На кресленні виду на внутрішні площини щита бічні стінки, поворотні конструкції, кришки, що перебувають у різних площинах, зображають умовно розгорнутими в площині креслення.
Над зображенням встановлюють заголовок «Вид на внутрішній площині (розгорнуто)».
