8.3. Автоматичний пошук демв за допомогою «Майстра пошуку демв»

1). Підготовчі операції

Налаштування модулів аналізу сигналів

Всі знайдені в процесі пошуку сигнали будуть додані у вікно «Небезпечні частоти» (рис. 34).

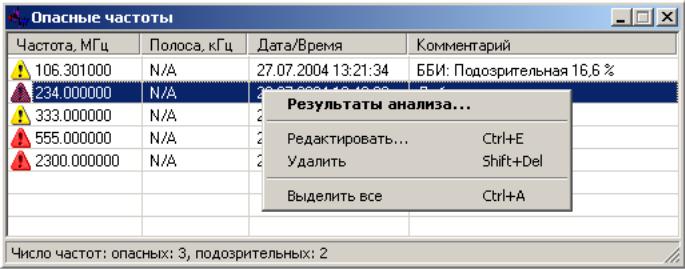

Рис. 34 Вікно «Небезпечні частоти» та контекстне меню виділеного сигналу

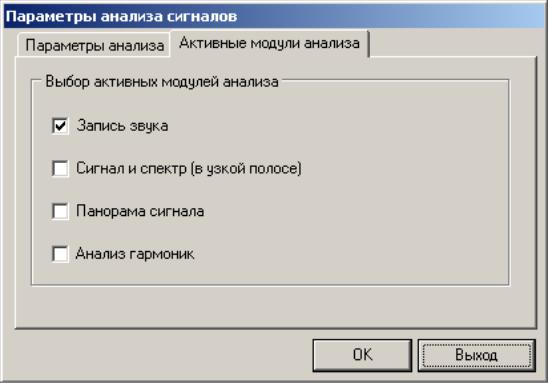

У момент додавання нових сигналів проводиться запис їх характеристик, відповідно до вибраних вами налаштувань. Для вибору та налаштування модулів аналізу (записи характеристик) служить меню «Команди – Параметри аналізу». (Рис. 35).

Рис. 35

У вікні налаштування модулів аналізу ви можете вибрати необхідні вам модулі. Кожен модуль має параметри, доступ до яких можна дістати, що налаштовуються, натискуючи кнопку «Настройка».

Прапорець «Запрошувати дані тільки у активних модулів аналізу» вказує, що у вікні «Небезпечні частоти» результати аналізу слід видавати тільки для обраних зараз модулів.

Примітка. Якщо список небезпечних частот не порожній, ви можете відкрити його у будь-який момент, обравши в головному меню програми «АКОР-3» пункт «Файл – Відкрити останній список небезпечних частот».

Переглядання результатів аналізу

У вікні «Небезпечні частоти» виділіть потрібний сигнал, а потім двічі клацніть по ньому мишею, або натискуйте праву кнопку миші і в контекстному меню, що з’явилося, виберіть пункт «Результати аналізу», (рис. 36).

Рис. 36

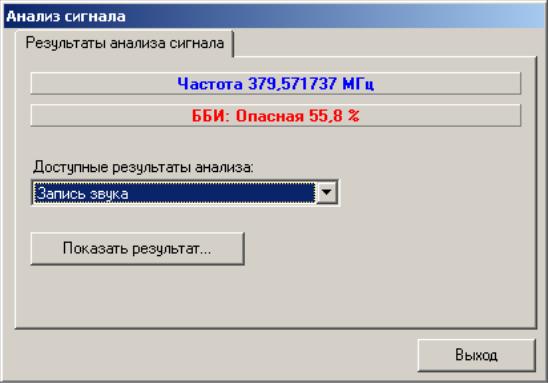

У вікні, що з’явилося, «Результати аналізу частоти» (рис. 36) оберіть характеристику, що цікавить вас, і натисніть кнопку «Показати результат…». Якщо ви бажаєте перейти до переглядання іншої характеристики, просто оберіть її із списку. Для закінчення переглядання результатів аналізу закрийте вікно «Аналіз сигналу».

2) Запуск майстра пошуку демв

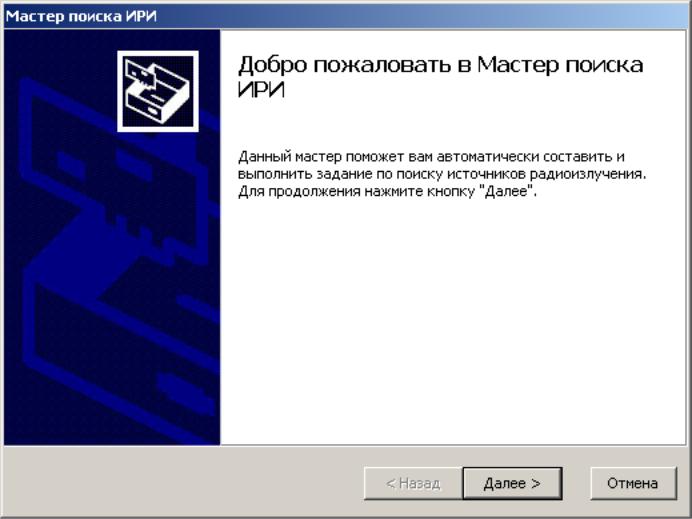

Майстер пошуку ДЕМВ можна запустити, якщо в головному меню програми «АКОР-3» обрати пункт меню «Команди ‒ Майстер пошуку ИРИ (ДЕМВ)», або натиснути комбінацію клавіш (Shift-F9). Відкриється вікно майстра, рис. 37.

Рис. 37 Вікно майстра пошуку ИРИ (ДЕМВ)

При роботі з майстром, вам буде необхідно відповісти на ряд простих запитань, обираючи один з декількох варіантів відповіді. Після кожного вибору слід натискувати кнопку «Далі». Якщо ви бажаєте повернутися до попереднього пункту, натискуйте кнопку «Назад».

ПРИМІТКА. Залежно від конфігурації вашого комплексу, ряд варіантів відповідей може бути недоступним.

Вибір діапазону пошуку

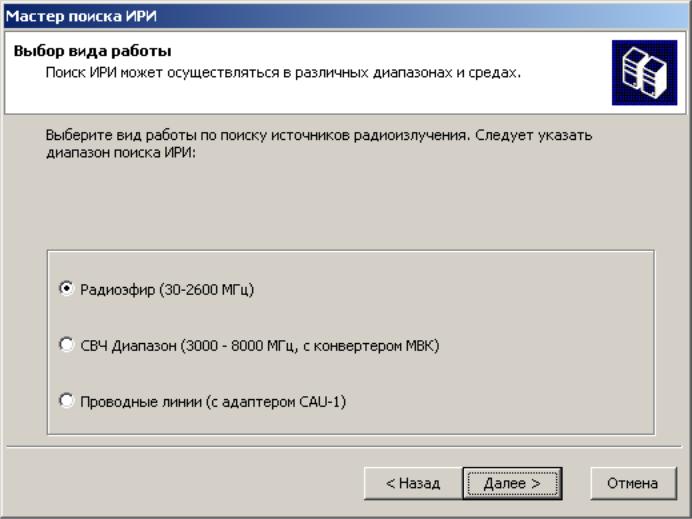

Перш за все, вам необхідно обрати діапазон пошуку – наприклад радіо ефір, або, якщо ваш комплекс оснащений конвертерами, пошук в СВЧ діапазоні або в дротяних лініях, рис. 38.

Рис. 38

Вибір методу ідентифікації

Ідентифікація небезпечних сигналів може проводитися двома автоматичними методами ‒ акустичною і безшумною кореляцією. Використовування безшумної ідентифікації можливе, тільки якщо ваш комплекс оснащений блоком безшумної ідентифікації (ББІ).

Також можна вибрати ідентифікацію оператором ‒ в цьому випадку, результатом роботи буде звичний список частот у вибраному діапазоні. Статус кожної частоти повинен буде визначити оператора, див. «Список частот».

Якщо ваш комплекс оснащений модулем TVD, ви можете обрати «ідентифікацію відеосигналів», тобто виявлення всіх джерел випромінювання відеоінформації.

Вибір порогів виявлення

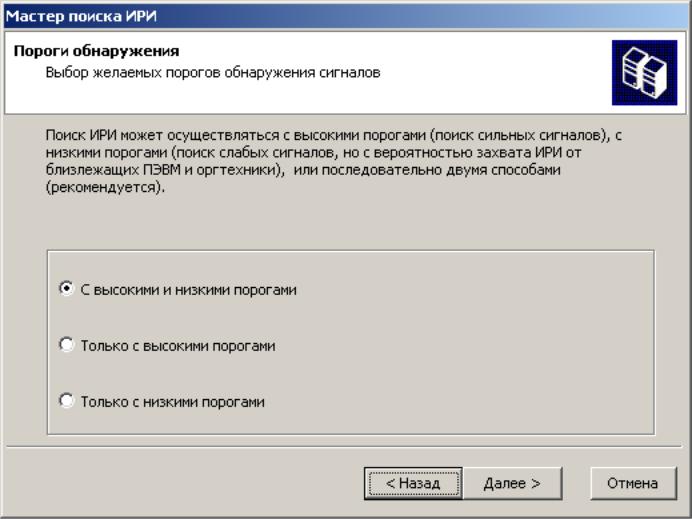

У процесі роботи майстра, вам буде запропоновано вибрати бажані пороги виявлення, рис. 39.

Рис. 39

Ви можете провести пошук тільки потужних (або близько розташованих) ИРИ (ДЕМВ), що займає невеликий час, вибравши пункт «Тільки з високими порогами».

Тим, що рекомендується є вибір «З високими та низькими порогами». В цьому випадку ідентифікація буде проведена спочатку з високими, а потім з низькими порогами.
