Міністерство освіти і науки, молоді та спорту України
Бердичівський коледж промисловості, економіки та права
Затверджено
Методичною радою
Голова методичної ради
_________ Т.С.Капралюк
КОНСПЕКТ ЛЕКЦІЙ
для вивчення тем з дисципліни
“Основи металознавства”
Розділ 3
Тема 3.4, 3.5
для студентів спеціальності 5.05040201
“Ливарне виробництво чорних і кольорових металів і сплавів”
Автор-укладач Шенгелая С.В.
Розглянуто та схвалено на засіданні циклової комісії
5.05040201 “Ливарне виробництво чорних і
кольорових металів і сплавів”
Протокол № 1 від 31.08.2012 р.
Голова комісії _______________ Р.В.Єрмоленко
2012
Зміст
Тема 3.4. Діаграма стану Fe-Fe3c. Сталі та білі чавуни. 3
1. Компоненти залізовуглецевих сплавів. 3
2. Фази системи Fe-Fe3C. 3
3. Діаграма стану Fe-Fe3C. 4
3.1. Лінії та області діаграми. 5
3.2. Класифікація сталей та білих чавунів. 6
4. Кристалізація типових сплавів. 8
Тема 3.5. Діаграма стану Fe-c. Сірі чавуни 10
1. Фази та фазові області системи Fe-C 10
2. Процес кристалізації сірих чавунів. Мікроструктури сірих чавунів 12
3. Вплив складу і швидкості охолодження на структуру чавунів 13
4. Чавуни сірі, ковкі та високоміцні 15
Тема 3.4. Діаграма стану Fe-Fe3C. Сталі та білі чавуни.
План
1. Компоненти залізовуглецевих сплавів.
2. Фази системи Fe-Fe3C.
3. Діаграма стану Fe-Fe3C.
3.1. Лінії та області діаграми.
3.2. Класифікація сталей та білих чавунів.
4. Кристалізація типових сплавів.
Рекомендована література:
1. Самохоцкий А.Н. „Металловедение”, изд. Металургія, 1990, М.
2. Бялик О.М., Черненко В.С., Писаренко В.М., Москаленко Ю.Н. Металознавство М. ”Политехника”, 2002
3. Лахтин Ю.М. „Металловедение” и „Термическая обработка металлов”; М „Металлургия”; 1979
4. В. Попович „Технологія конструкційних матеріалів і матеріалознавство” Львів, 2002р.
Студенти повинні знати:
Основні поняття про сплав, типи зв’язків у сплавах, основні лінії та області діаграми, розташування сталей та білих чавунів.
Студенти повинні вміти:
Визначити тип сплаву, дати порівняльну характеристику між сталями та чавунами.
1. Компоненти залізовуглецевих сплавів.
Серед металевих матеріалів сплави заліза з вуглецем — сталі й чавуни — найпоширеніші. Вони використовуються в ycix галузях промисловості, тому діаграма залізо-цементит має важливе теоретичне й прикладне значення.
Компонентами залізовуглецевих сплавів є два хімічні елементи — Ферум та Карбон.
Ферум або залізо — сріблясто-білий метал з температурою плавлення 1539 °С i густиною 7,87∙103 кг/м3. Йому властива добра пластичність, невисока міцність i низька твердість. Залізо може мати дві кристалічні модифікації модифікацію γ (ГЦК) в інтервалі температур 911...1392 °С i модифікацію α (ОЦК) при температурах, нижчих за 911 °С та в межах високих 1392...1539 °С температур. Високотемпературну модифікацію іноді позначають літерою δ.
Карбон або вуглець може перебувати в сплавах у цементиті Fe3C, у твердих розчинах проникнення, а також у вигляді графіту. Графіт має просту гексагональну кристалічну комірку з координаційним числом 6 (Г6). Він характеризується низькою міцністю та поганою пластичністю.
2. Фази системи Fe-Fe3c.

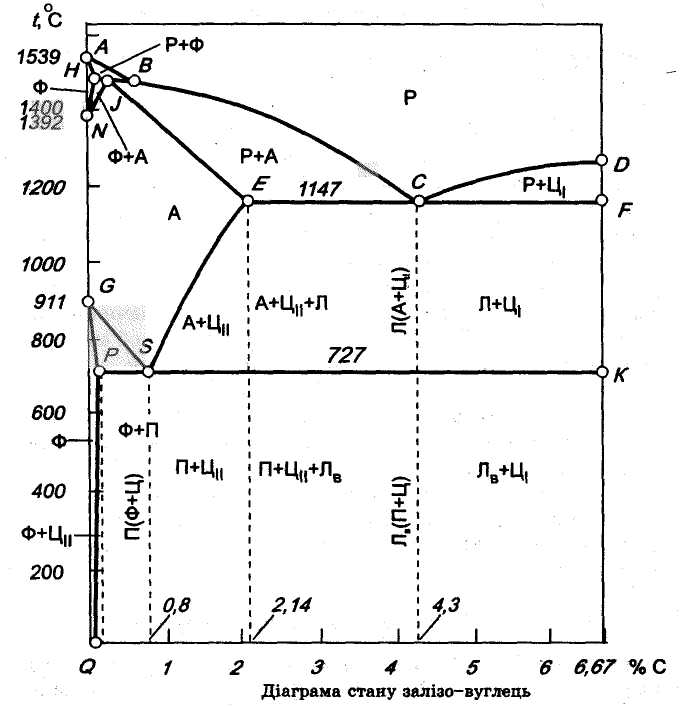

До фаз системи залізо-цементит належать: рідкий розчин Р,ферит Ф, аустеніт A i цементит Ц.
Рідкий розчин Р — однорідна рідина, що складається із заліза та вуглецю. Рідкий розчин існує як окрема фаза над лінією ліквідус, а між лініями ліквідус та солідус він перебуває у рівновазі з кристалічною фазою (феритом, аустенітом або цементитом).
Ферит Ф — твердий розчин проникнення вуглецю в α-залізі. Розрізняють низькотемпературний α-ферит й високотемпературний β-ферит. Максимальна розчинність вуглецю у α-фериті становить 0,02 % i в β-фериті — 0,1 %. Така незначна розчинність пояснюється малими розмірами порожнин в об'ємноцентрованому кубі заліза проти розмірів атома Карбону.
Аустеніт А — твердий розчин проникнення вуглецю в γ-залізі з максимальною розчинністю 2,14 % С. Атом Карбону може перебувати в центрі ГЦК. Аустеніт не магнітний, досить пластичний i має твердість за Брінеллем в межах 170...220.
Ц
ементит
Ц
—
хімічна сполука заліза з вуглецем Fe3C,
яка відповідає концентрації
вуглецю
6,67 %. Твердість цементиту дуже висока
(800 НВ), його температура плавлення
становить 1260 °С.
