Глава 10. Раздел «Безопасность жизнедеятельности» в дипломной
работе (проекте). 337
10.1. Типовые задания, предлагаемые к разработке в разделе. 337
10.2. Требования к содержанию, объему и оформлению раздела. 339
Библиографический список 342
Рисунок 1.2.
Рисунок 1.3..
Рисунок 1.4..
Рисунок 1.5.
Рисунок.4.1.
Рисунок 7.1
Рисунок
7.2.
Рисунок 7.3
Рисунок 7.4
Рисунок 7.5.
Рисунок 7.6.
Рисунок 8.3
Рисунок
8.6.
Рисунок 9.1..
Рисунок 1.1. Классификация предприятий автосервиса

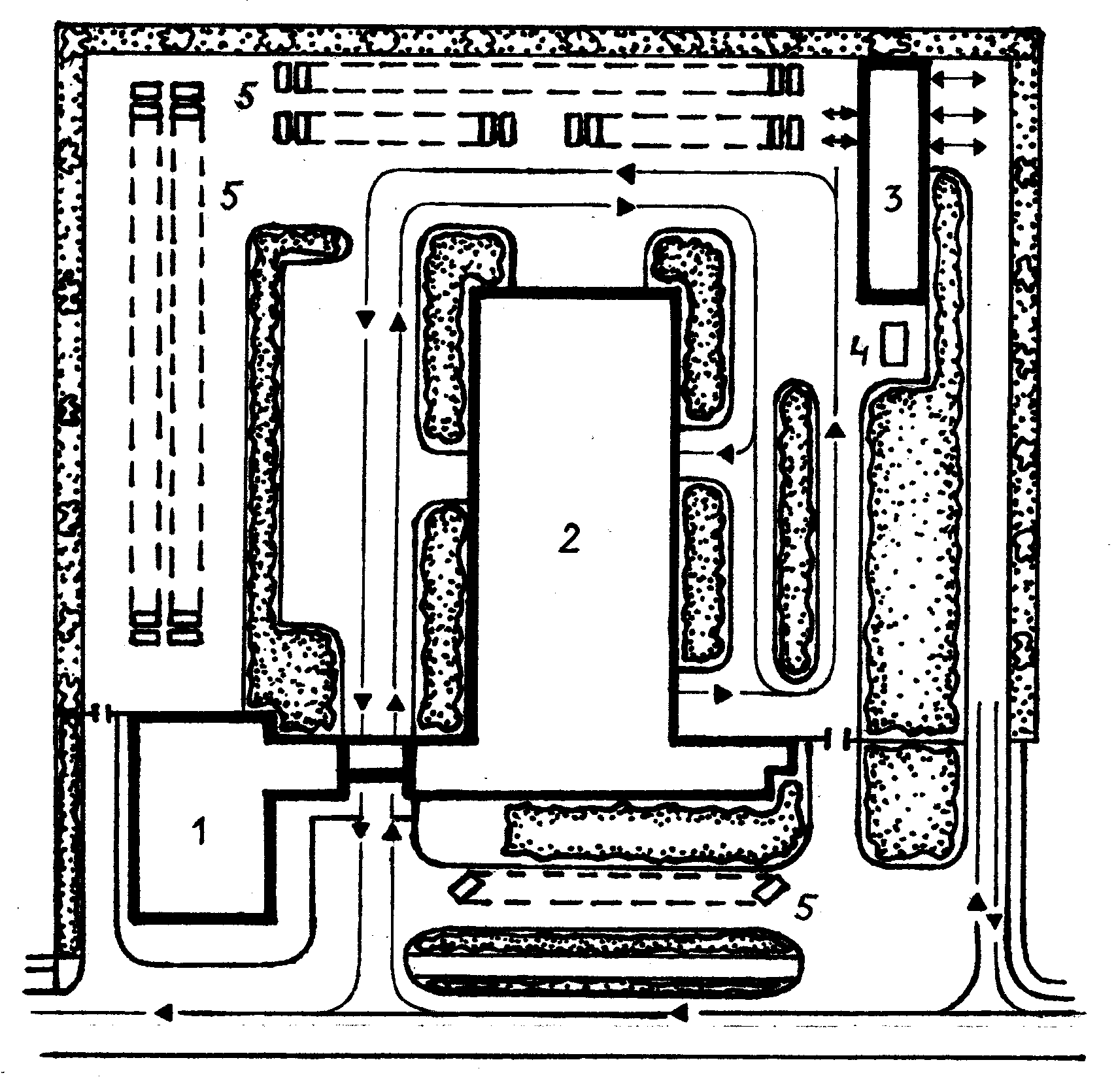

Рисунок 1.2. Техноторговый центр «Автоваз»:
1 – магазин продажи автомобилей, запасных частей, расходных и сопутствующих материалов и изделий; 2 – главный производственно–административный корпус (в пристройке – участок выдачи и приема автомобилей и административно-бытовые помещения; в корпусе – участок предпродажной подготовки автомобилей; посты, участки и другие помещения СТОА); 3 – производственный корпус (посты мойки, шиномонтажа, склад); 4 – очистные сооружения; 5 – стоянка автомобилей.

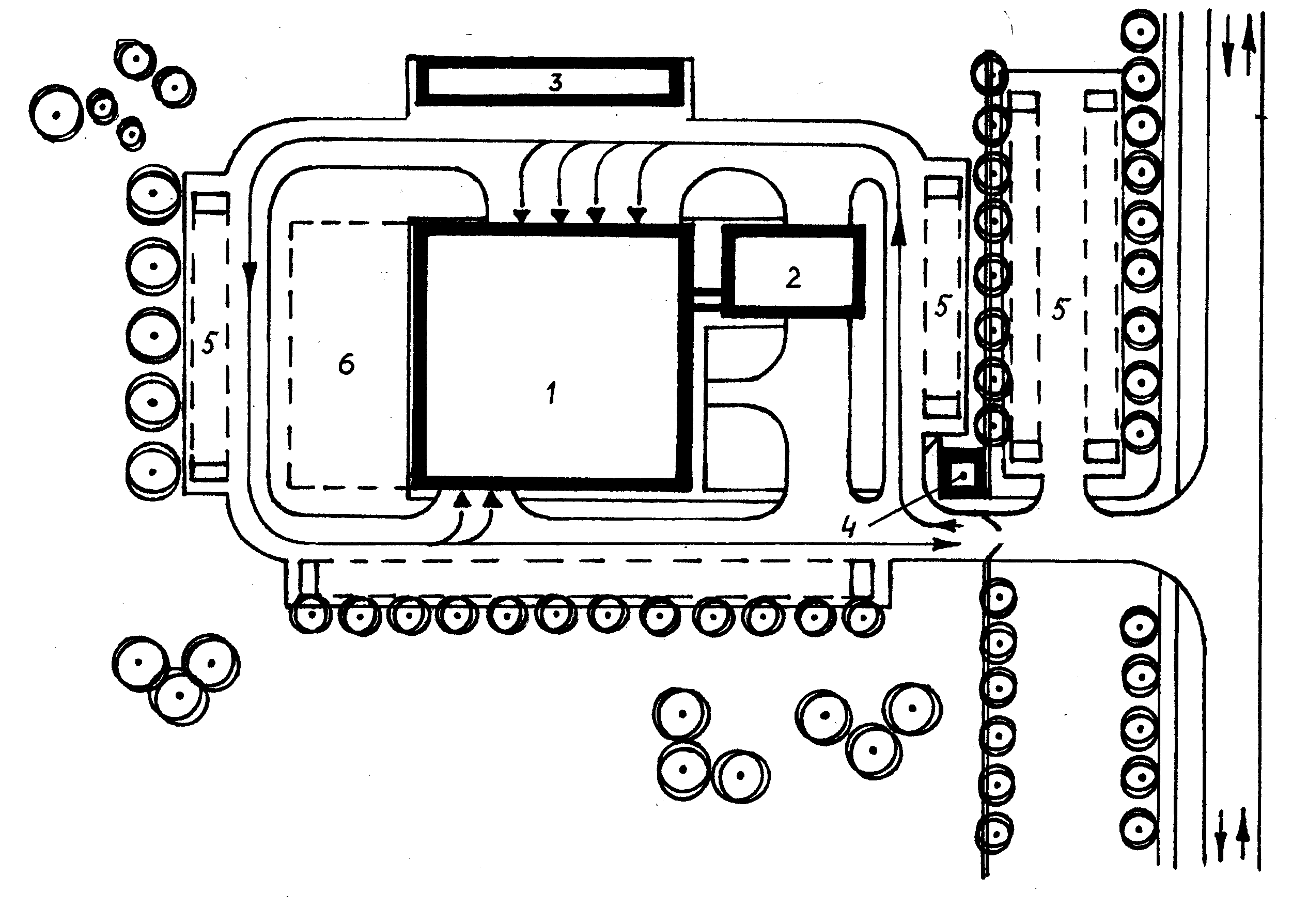

Рисунок 1.3. Блочная схема застройки территории СТОА:
1 – производственный корпус; 2 – административно-бытовой корпус (соединен крытым переходом с производственным корпусом); 3 – здание для складских помещений и производственных участков; 4 – проходная; 5 – стоянка автомобилей; 6 резервная территория для расширения предприятия.

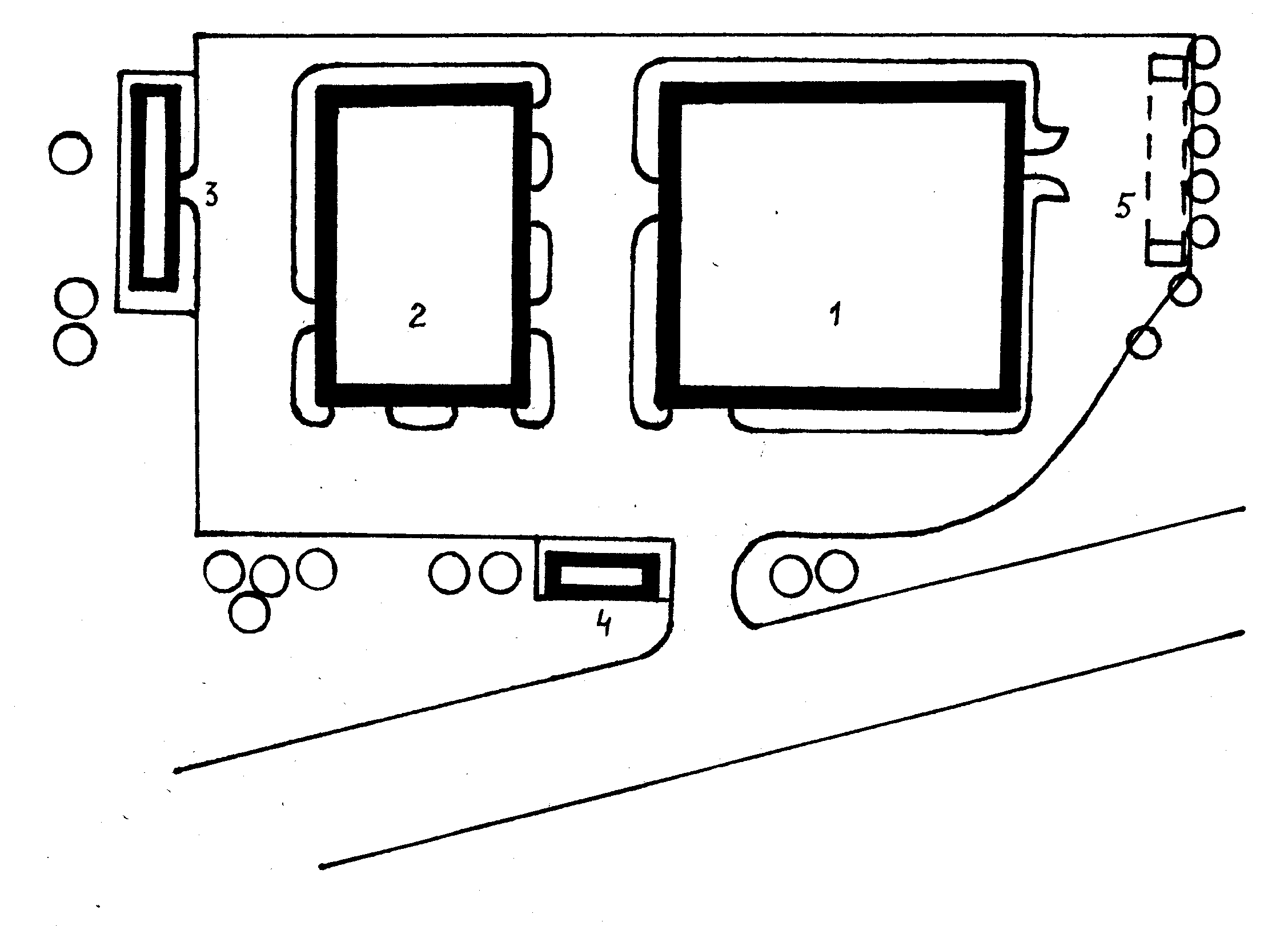

Рисунок 1.4. Павильонная схема застройки территории СТОА:
1 – производственный корпус со встроенными административными и санитарно-бытовыми помещениями; 2 – производственный корпус; 3 – здание для складских помещений и производственных участков; 4 – проходная; 5 – стоянка автомобилей.

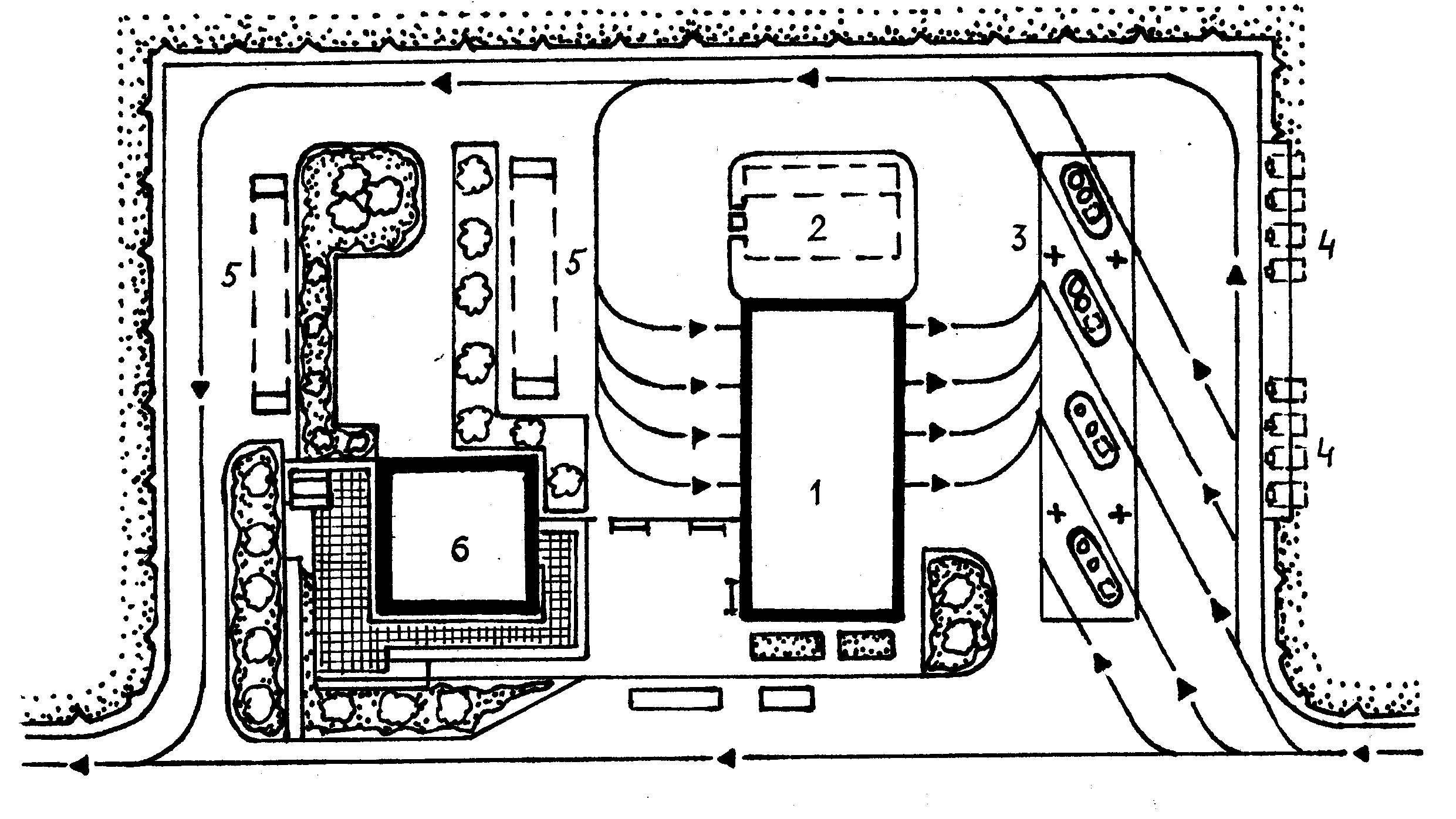

Рисунок 1.5. АЗС с комплексным обслуживанием клиентов:
1 – производственный корпус (операторная АЗС, посты, участки, вспомогательные помещения, магазин); 2 – очистные сооружения; 3 – заправочные островки с ТРК; 4 – подземные резервуары топлива; 5 – стоянка автомобилей; 6 – кафетерий, санитарно-гигиенические помещения для клиентов.
Рисунок 2.1. Блок схема анализа опасностей технических систем качественными методами
Рисунок 2.2. Дерево причин потенциального ЧП – взрыва в помещении зарядки кислотных аккумуляторов:
* - элемент «и» – сигнал на выходе возможен только при наличии всех сигналов на входе; 1 – элемент «или сигнал на выходе возможен при наличии любого из входных сигналов.

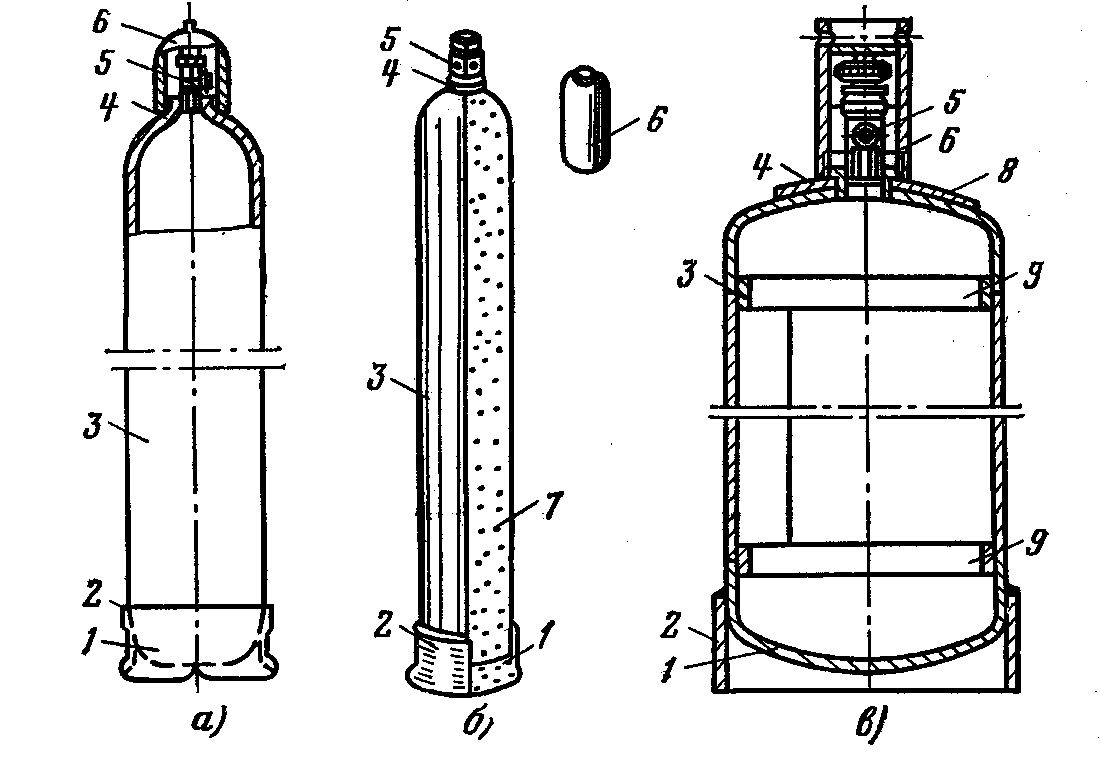

Рисунок.4.1. Баллоны для газов.
а)- для сжатого кислорода; б) - для ацетилена; в) для сжиженного пропан-бутана;
1- днище; 2- опорный башмак;3- горловина; 5- вентиль; 6 – колпак; 7 – пористая масса; 8 – паспортная табличка; 8 – подкладные кольца.

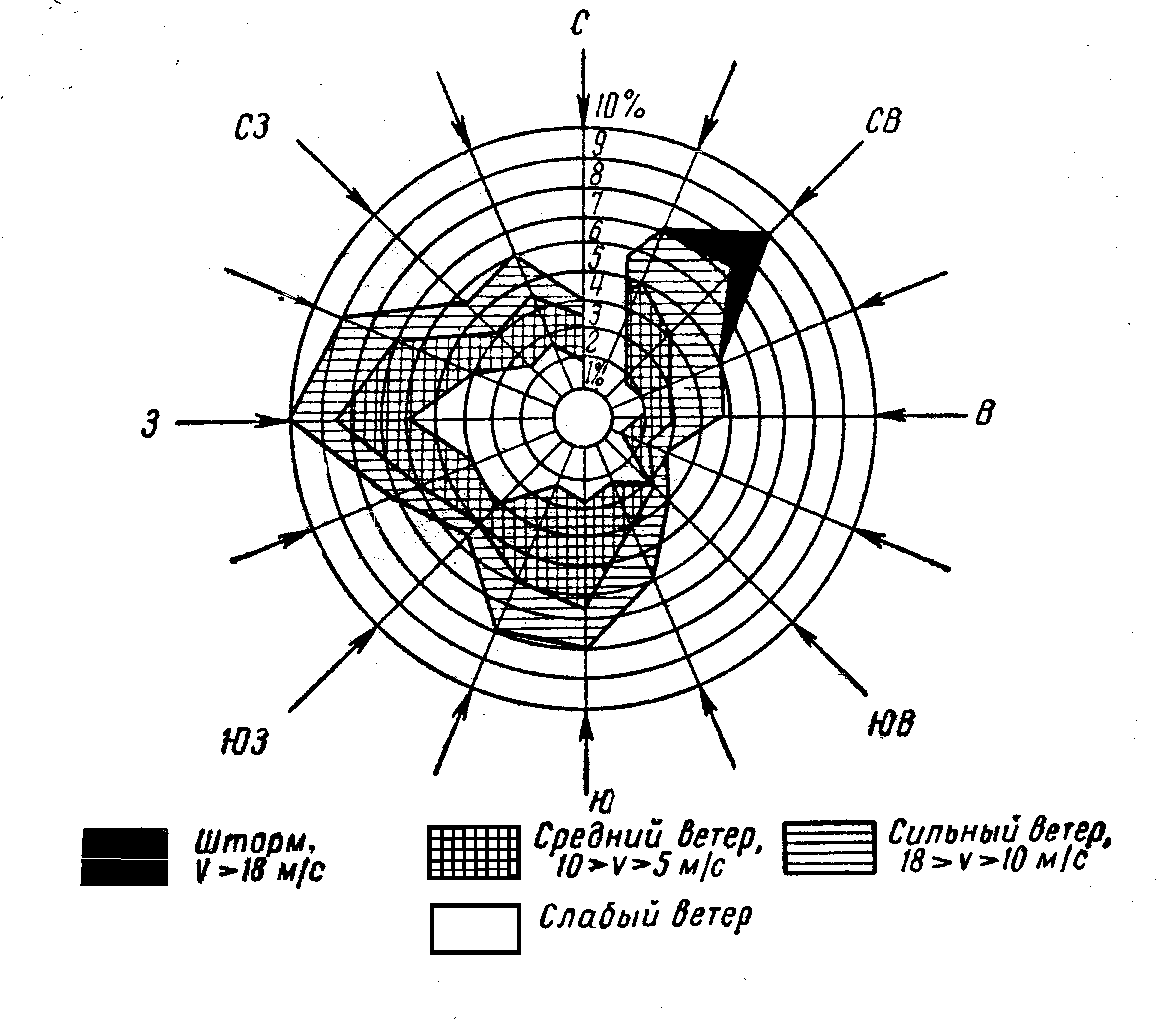

Рисунок 7.1 Построение розы ветров

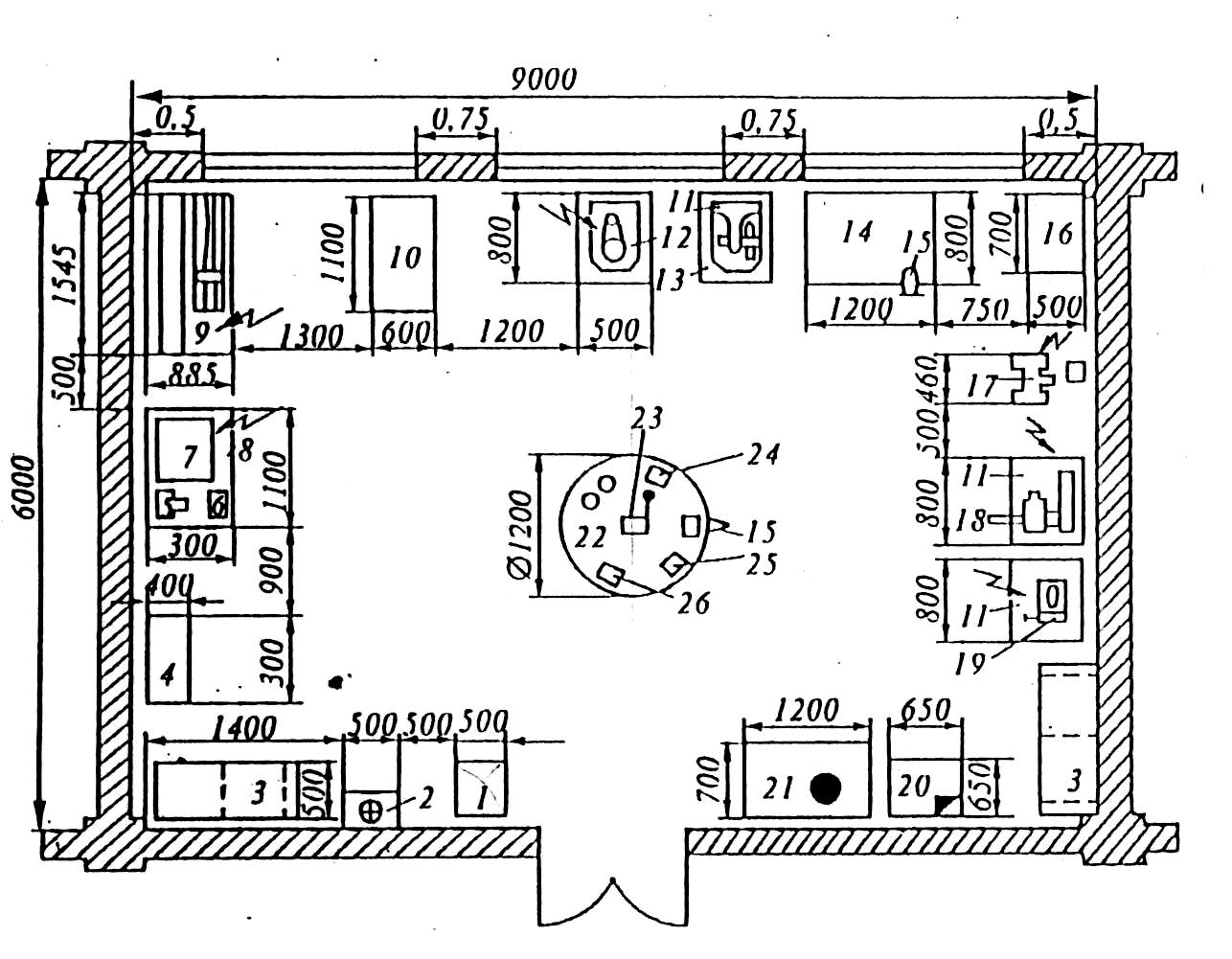

Рисунок 7.2. Планировка электротехнического участка.
1 – ящик для отходов; 2 – умывальник; 3 – секционный стеллаж для ремонтируемого оборудования; 4 – ларь для обтирочных материалов; 5 – прибор для проверки и очистки свечей; 6 – прибор для проверки щитовых контрольно–измерительных приборов; 7 – стенд для проверки приборов системы зажигания; 8 – стол для приборов; 9 – универсальный контрольно-испытательный стенд; 10 – конторский стол; 11 – подставка под оборудование; 12 – настольно-сверлильный станок; 13 – реечный ручной пресс; 14 – слесарный верстак; 15 – слесарные тиски; 16 – тумбочка для хранения инструментов; 17 – заточной станок; 18 – станок для проточки коллекторов; 19 – настольно-токарный станок; 20 – сушильный шкаф; 21 – установка для мойки и обдувки деталей; 22 – поворотный стол электрика; 23 – место для инструмента; 24 – прибор для проверки якорей генераторов; 25 – приспособление для разборки и сборки генераторов; 26 – приспособление для отвертывания башмаков генераторов и стартеров.

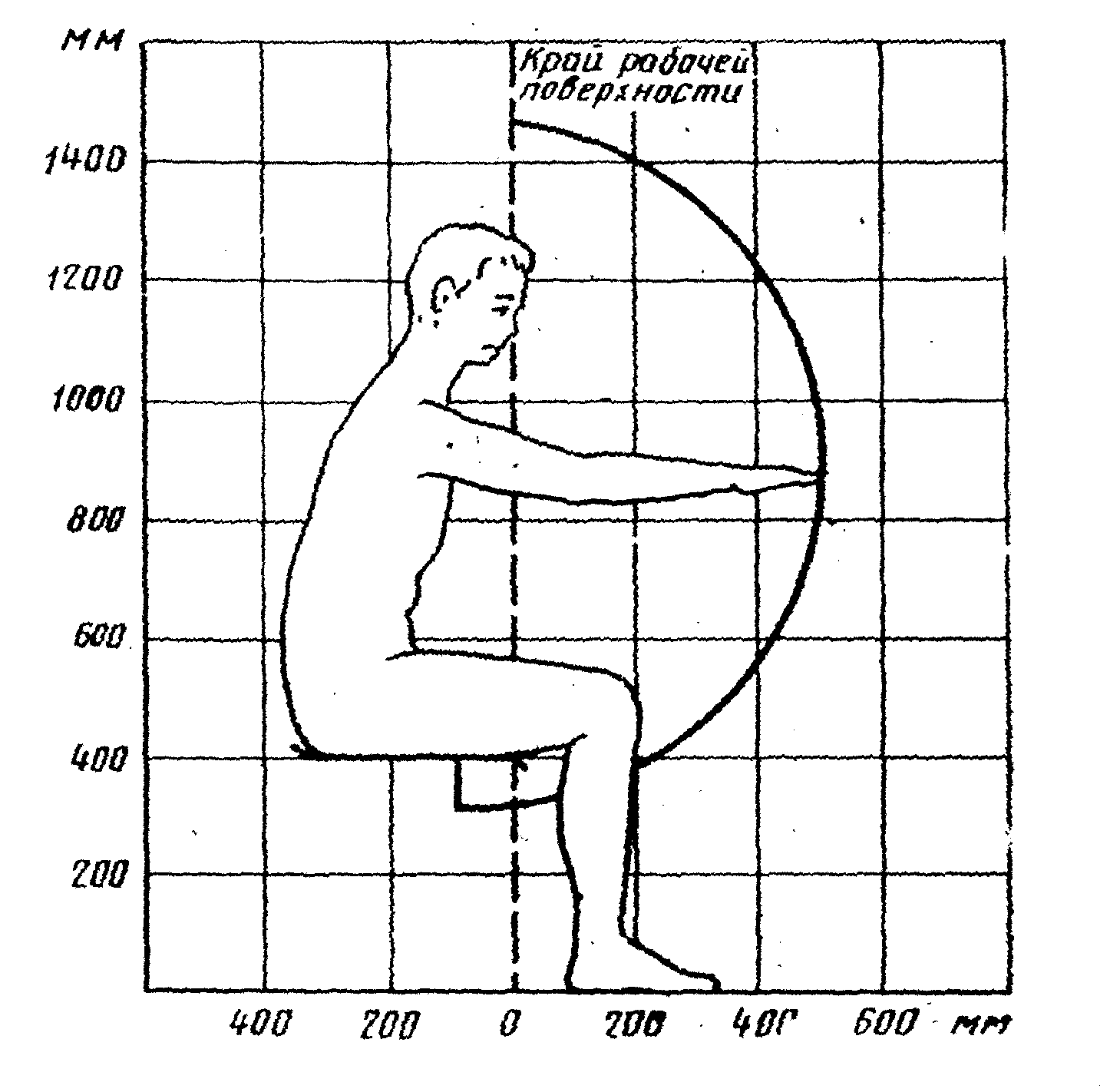

Рисунок 7.3. - Зона досягаемости моторного поля в вертикальной плоскости при работе сидя.

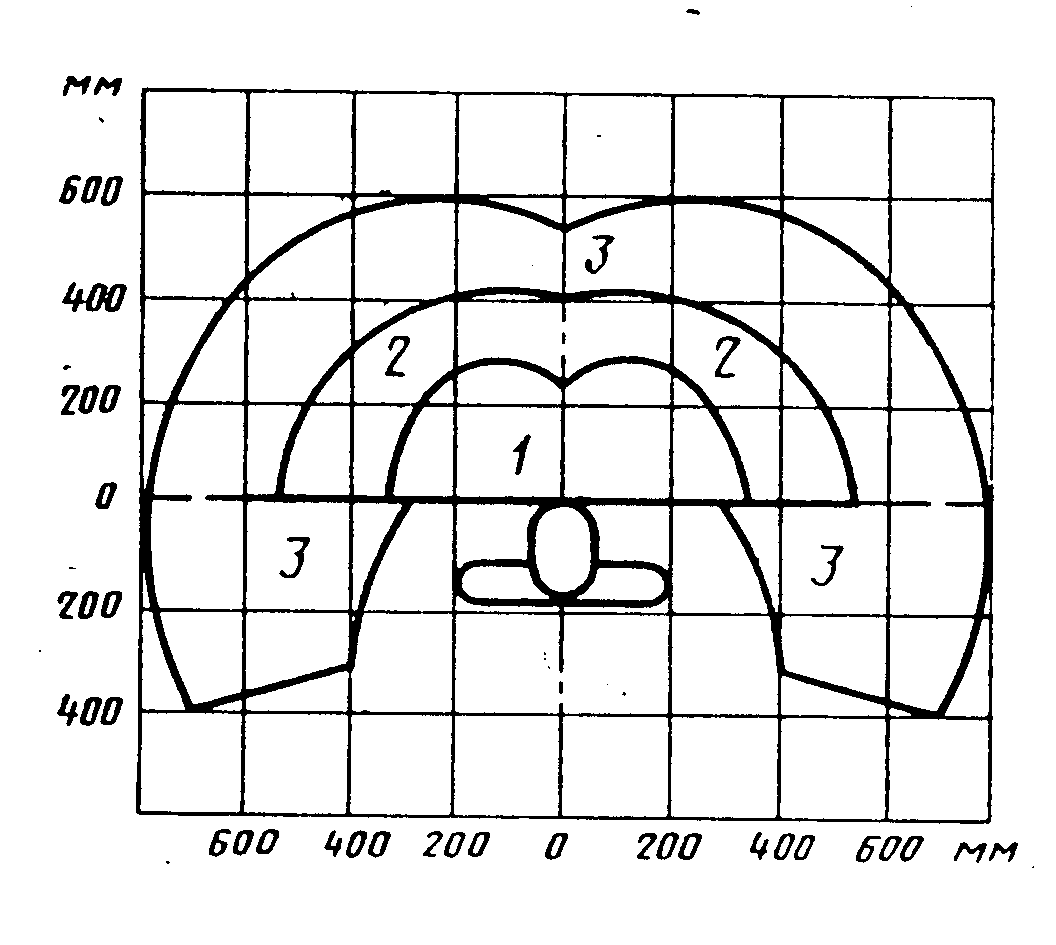

Рисунок 7.4. - Зона для выполнения ручных операций и размещения органов управления при работе сидя и при высоте рабочей поверхности над полом 725 мм
1 - зона для размещения наиболее важных и очень часто используемых органов управления. А также выполнения ручных операций с частотой две и более в минуту (оптимальная зона);
2 - зона для размещения используемых органов управления и выполнения ручных операций с частотой менее двух в минуту, но более двух в час (зона легкой досягаемости);
3 - зона для размещения редко используемых органов управления и выполнения ручных операций с частотой не более двух в час (зона досягаемости).

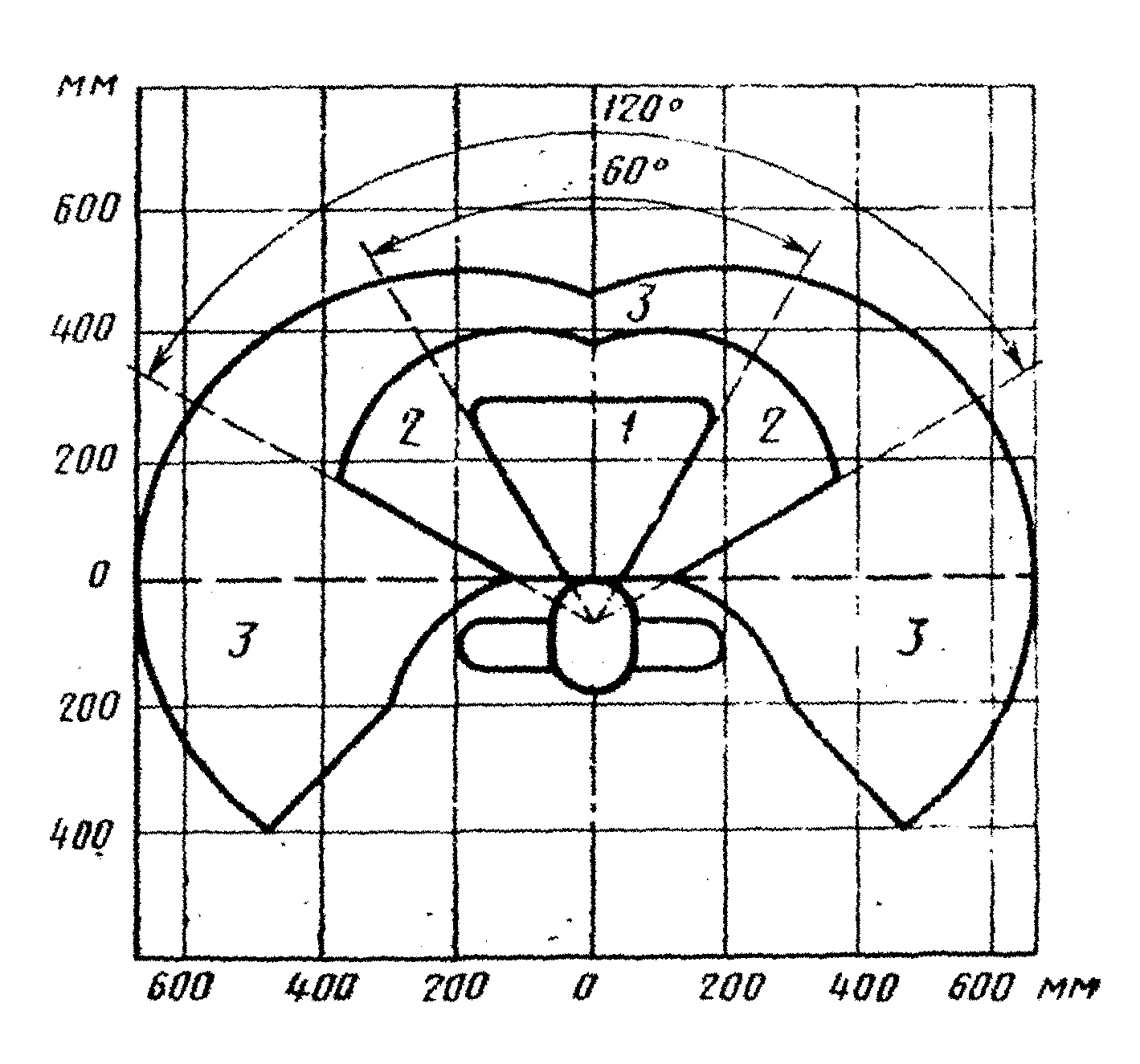

Рисунок 7.5. - Зоны для выполнения ручных операций и размещения органов в горизонтальной плоскости при работе стоя и при высоте рабочей поверхности над полом 725 мм
1 - зона для размещения наиболее важных и очень часто используемых органов управления. А также выполнения ручных операций с частотой две и более в минуту (оптимальная зона);
2 - зона для размещения используемых органов управления и выполнения ручных операций с частотой менее двух в минуту, но не более двух в час (зона легкой досягаемости);
3 - зона для размещения редко используемых органов управления и выполнения ручных операций с частотой не более двух в час (зона досягаемости).

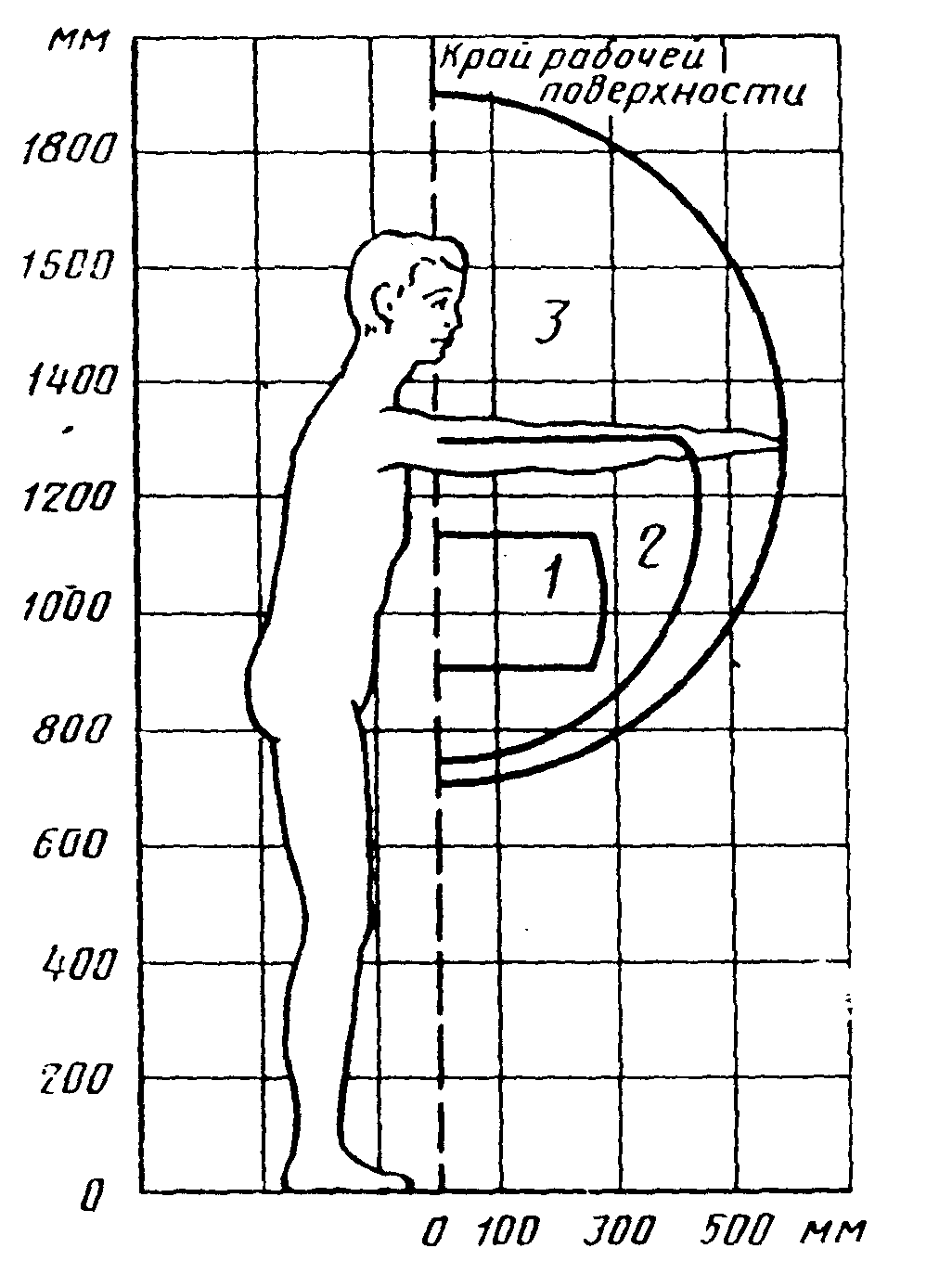

Рисунок 7.6. - Зоны для выполнения ручных операций и размещения органов управления в вертикальной плоскости при работе стоя
1 - зона для размещения наиболее важных и очень часто используемых органов управления, а также выполнения ручных операций с частотой две и более в минуту (оптимальная зона);
2 - зона для размещения используемых органов управления и выполнения ручных операций с частотой менее двух в минуту, но не более двух в час (зона легкой досягаемости);
3 - зона для размещения редко используемых органов управления и выполнения ручных операций с частотой не более двух в час (зона досягаемости).
Рисунок 8.1. Классификация загрязнений биосферы
Рисунок 8.2. Схема негативных воздействий при загрязнении биосферы и техносферы
Рисунок 8.3. Схема каталитического нейтрализатора автомобиля.

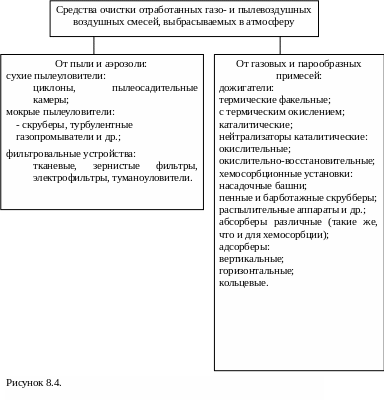

Рисунок 8.4. Классификация средств очистки воздушных выбросов
Рисунок 8.5. Распределение концентрации вредных веществ в атмосфере у земной поверхности от организованного высокого источника выбросов.
Рисунок 8.5. Схема оборотного водоснабжения участка мойки СТОА:
1 – моечная установка; 2 – коллектор сточных вод; 3 бункер для сбора твердого осадка; 4 – механическая песколовка; 5 – грязевой отстойник; 6 – резервуар для сбора нефтепродуктов; 7, 11, 14 – насосы; 8 – безнапорный гидроциклон; 9 – воронка – ловушка нефтепродуктов; 10 – промежуточный резервуар чистой воды; 12 – напорный фильтр; 13 – резервуар чистой воды; 15, 16 - задвижки
Рисунок 8.6. Схема устройства радиального отстойника:
1 – входная труба; 2- отводящая труба; 3- шламосборник; 4- канал вывода шлама; 5- механический скребок.

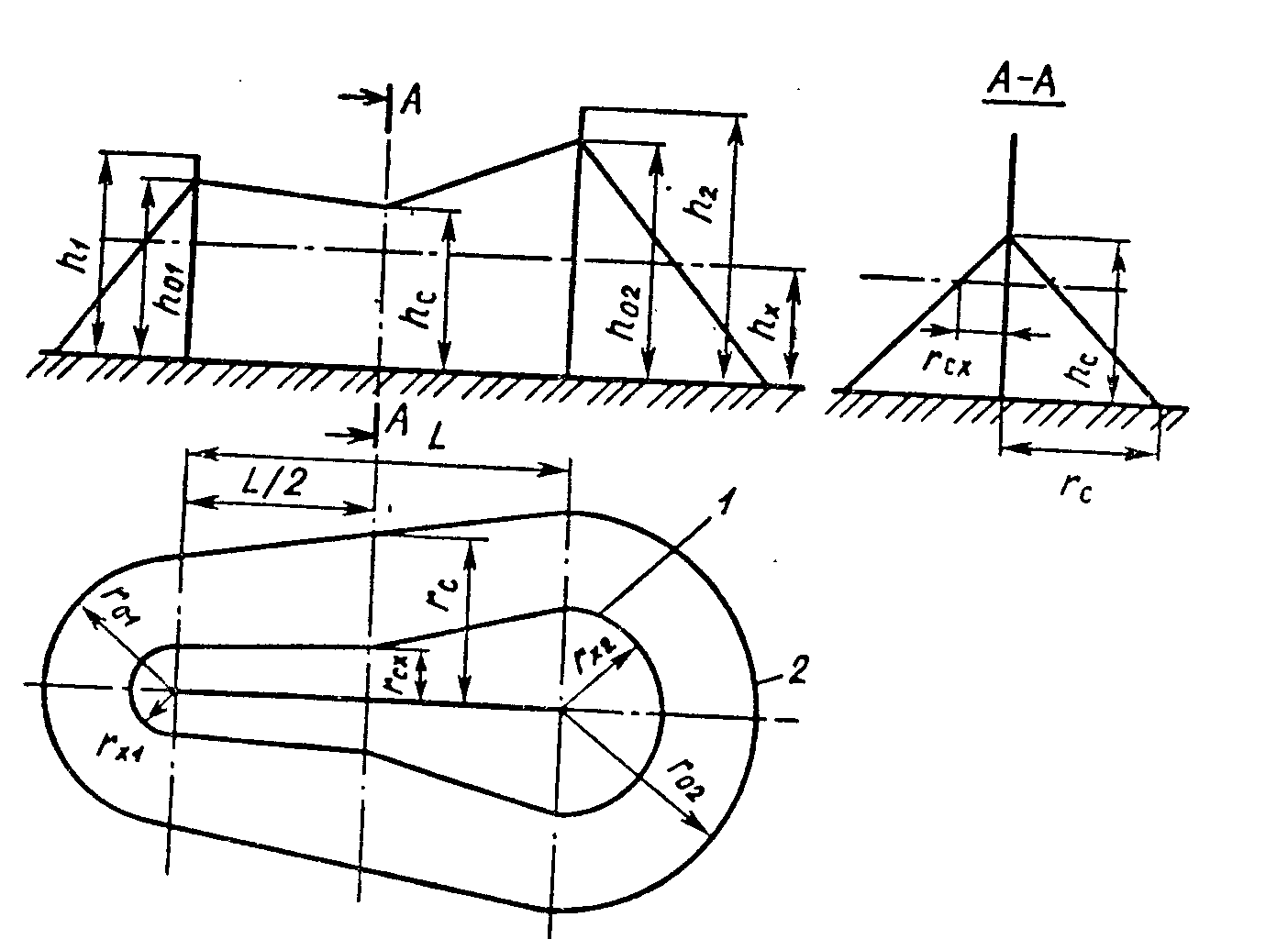

Рисунок 9.1. Зона защиты двойного стержневого молниеотвода:
1 – на уровне hx1 , 2 – на уровне земли.
