3. Мероприятия по защите системы и войск связи от вто и рэп противника.
Высокоточное оружие - усовершенствованный вид обычного вооружения, к которому относятся огневые и ударные средства, применяющие управляемые и самонаводящиеся боеприпасы и ракеты, способные с первого выстрела (пуска) поразить цель с вероятностью не ниже 0,5. При использовании их в сочетании с автоматизированными системами разведки и управления к нему также относятся и разведывательно-ударные (огневые) комплексы (РУК и РОК).
Командование армий США и крупных стран НАТО отводит автоматизированным системам высокоточного самонаводящегося оружия ведущую роль в огневом поражении наших войск и объектов. Это обусловлено такими свойствами высокоточного оружия, как:
высокая эффективность каждого выстрела (пуска);
нанесение массовых потерь при использовании боеприпасов (ракет) кассетного типа;
возможность поражения различных объектов, в том числе малоразмерных, в минимально короткие сроки после их обнаружения;
отсутствие зависимости эффективности от дальности нахождения целей.
Объектами (целями) поражения ВТО могут быть:
пункты управления, узлы связи, посадочные площадки вертолетов, аэродромы;
танки, БМП, БТР, пусковые установки и другая боевая техника, расположенные на местности или находящиеся в движении;
личный состав в районах расположения, на позициях и т.д.;
мосты, тоннели, плотины гидротехнические и другие инженерные сооружения.
Приемы и способы защиты войск и объектов от вто

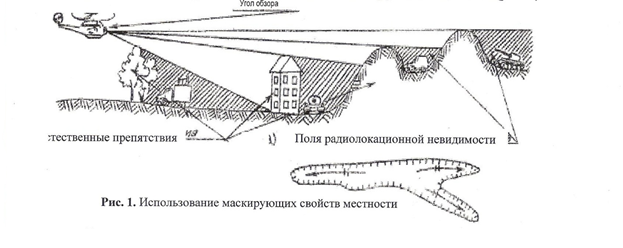

Основным приемом радиолокационной маскировки войск (объектов) от систем управления ВТО является использование полей (зон) радиолокационной невидимости, образованных естественными масками, возвышенностями, балками, оврагами, лесом, посадками деревьев, высокими зарослями кустарника, камыша, строениями городского типа и другими объектами (рис. 1).
Для скрытия движущейся техники маршруты движения выбираются в пределах полей (зон) невидимости. Удаление этих маршрутов от опушки в крупном хвойном лесу (с низким расположением ветвей) и лиственном лесу при плотности более 25 деревьев на 100 кв.м. летом должно быть не менее 20 м, зимой — 25 м. Ширина колонных путей в лесу должна быть не более 10 м. На фронтальных маршрутах выезды на опушку леса прокладываются под углом 50 - 70° относительно направления на работающую PJIC противника.

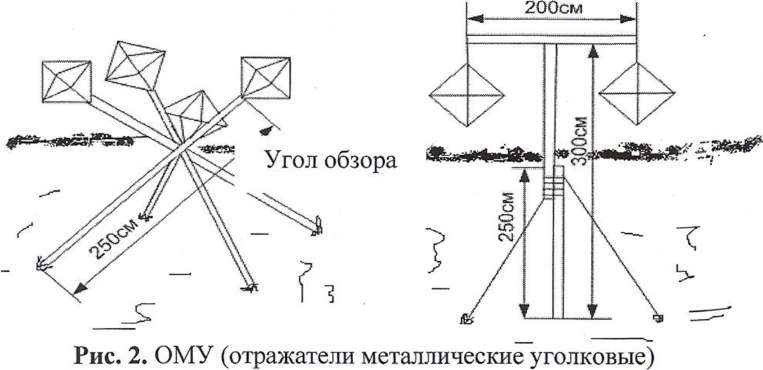

Скрытие движения техники по открытым участкам дорог (колонных путей), в том числе в местах, где имеются разрывы между участками леса или густыми придорожными поселками, маскируются придорожными масками из отражателей металлических уголковых (ОМУ) (рис. 2), металлических сетей и радиорассеивающих покрытий, каркасными масками с заполнением из ветвей, мелких деревьев, матов из местных материалов (камыша, осоки, соломы и т.п.). Характеристики отражателей металлических уголковых представлены в табл. 1.

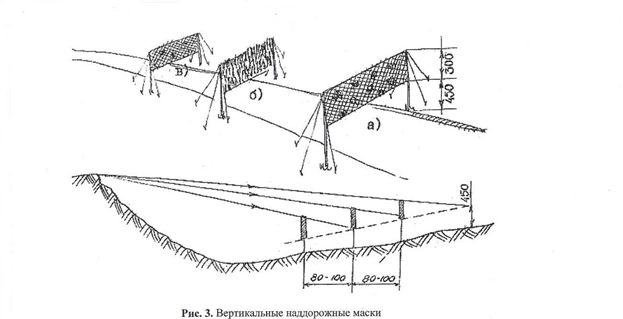

На устройство 1 км вертикальной маски из металлической сетки требуется 300 чел./ч.
В зимнее время для маскировки передвижения войск могут использоваться снежные валы толщиной не менее 50 см и высотой, превышающей высоту маскируемой техники не менее, чем на 50 см.
На устройство 1 км маски требуется 80-100 чел./ч.
Таблица 1
Характеристики уголковых отражателей
Показатель |
ОМУ |
"Пирамида" |
"Угол" |
"Сфера ПР" |
Масса одного отражателя в сборе, кг |
3,2 |
120 |
80 |
10 |
Количество отражателей (без опор), перевозимых на автомобиле типа ЗИЛ-131, шт. |
800 |
14 |
20 |
96 |
Расчёт на сборку и установку отражателя, чел. |
2 |
3 |
3 |
2 |
Трудозатраты на сборку и установку 10 отражателей, чел./ч |
1 |
10 |
5 |
7 |

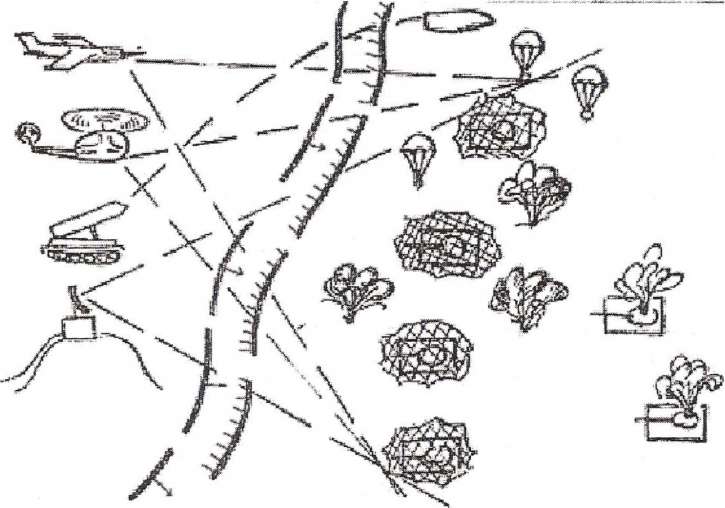

Воздействие противника
Рис. 5. Применение комплекта "Конспект"
Основными приемами защиты техники связи от средств поражения с инфракрасными головками самонаведения являются: снижение теплового излучения техники связи, создание ложных тепловых целей (ЛТЦ), тепловых ловушек на маршрутах движения, в районах расположения узлов связи.

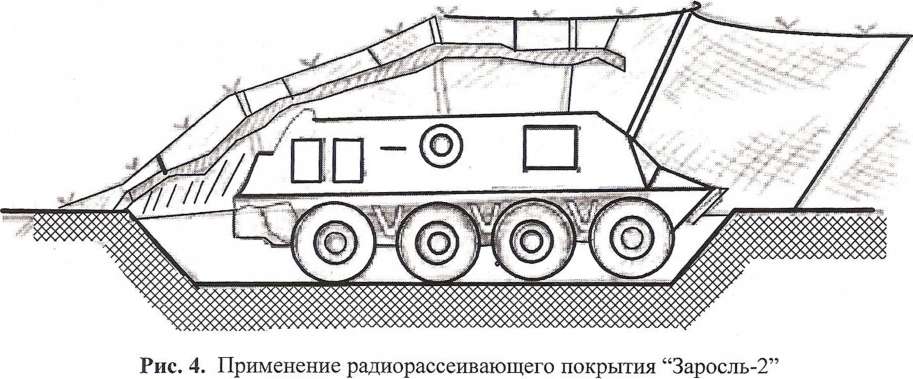

Основными способами снижения теплового излучения техники связи (радиостанций, КШМ) являются: при расположении на месте (в районе) - установка над скрываемыми объектами масок из радиорассеивающих покрытий с теплоотражающими экранами (покрытиями), а в движении — установка теплоотражающих экранов (покрытий), изготовленных из местных материалов.
Радиорассеивающие и теплоотражающие покрытия применяются комбинировано.
Так, в состав комплекта "Конспект" входят: одно радиорассеивающее покрытие "Заросль-2" (12x18 м) и одно теплоотражающее покрытие (2x3 м). Коэффициент отражения тепла - 80 %. Вес комплекта 100 кг. Комплект устанавливается за 10 мин расчетом из двух человек.
Теплоотражающие экраны (покрытия) должны устанавливаться над теплоизлучающими элементами с воздушным зазором не менее 25 см. Для этого используются дополнительные стойки, подвески, спиральные опорные элементы или каркасы.
Теплоотражающие экраны из местных материалов оборудуются силами экипажей (расчетов) радиостанции. При этом из жердей диаметром 5 -> 6 см изготавливается каркас, не который укладывается брезент (тент) нужного размера, поверх которого насыпается грунт (укладывается дерн) слоем 8-12 см. Не устройство теплового экрана из местных материалов требуется 1,5 - 2,5 чел./ч.
Для снижения прогрева теплоотражающих экранов (покрытий) в объектах, имеющих направление выхлопных газов и горячего воздуха систем вентиляции в верхнюю полусферу они оборудуются газоотводящими щитками (козырьками) войскового или промышленного изготовления.
Наибольший эффект защиты боевой техники от средств поражения с тепловыми головками самонаведения достигается при скрытии теплового излучения защищаемой техники с одновременным применением ЛТЦ.
Для защиты техники связи от поражения вблизи нее устанавливается 3-4 ложные тепловые цели на удалении 35 м.

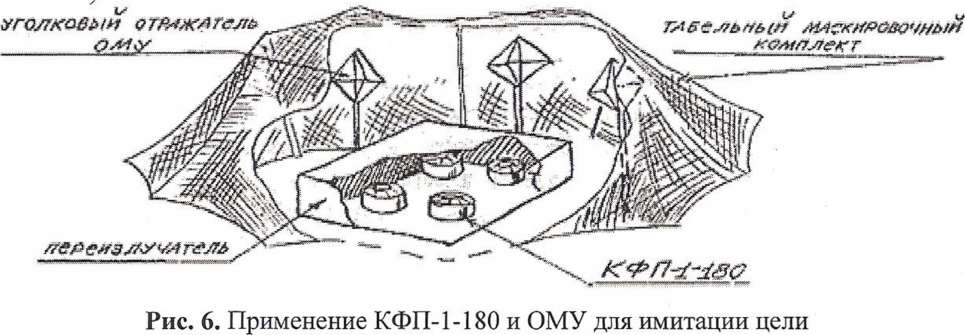

Неподвижная ложная тепловая цель состоит из трех-четырех тепловых имитаторов (тепловых "ловушек") типа КФП-1-180 (каталитическая фитильная печь), устанавливаемых под тканевым переизлучателем размерами 1,5x0,4 м (рис. 6).
Подвижная тепловая ложная цель состоит из четырех тепловых имитаторов типа КФП-1-180, устанавливаемых в переизлучателе из листовой стали, который на приспособлении в виде салазок буксируется защищенным объектом на удалении 5 - 7 м от него.
Имитация техники связи в ложных районах производится путем установки макетов техники и имитационных масок. Имитационные маски создаются из табельных маскировочных покрытий с установкой под ними радиолокационных отражателей и тепловых имитаторов.
Для устройства маски требуется: маскировочная сеть МКТ-Т - 1 шт., ОМУ-2 -4 шт., имитаторы КФП-1-180 -4 шт.
Имитаторы КФП-1-180 (3-4 шт.) в зависимости от типа имитируемой техники связи устанавливаются (подвешиваются) в местах, соответствующих наиболее нагретым элементам действительных объектов. В целях устранения утечек тепла места установки имитаторов изолируются от остального объема макетов брезентом, листами жести и т.п.
Имитация движущейся техники связи осуществляется с помощью радиолокационных имитаторов движения техники (ИДТ) "Букашка", которые устанавливаются на ложных маршрутах группами по 10 единиц (имитируя передвижение колонн войск связи) с интервалом между имитаторами 50 -100 м.
В состав комплекта входят: 10 радиолокационных имитаторов, электростанция мощностью 4 кВт и пульт управления. Вес комплекта 1000 кг. Протяженность участка имитации 0,5 км. Расчет 4 человека устанавливается комплект за 2,5 ч. Управление осуществляют два человека. Имитируемая скорость движения 5-40 км/ч. Вероятность принятия ложной цели за действительную - 0,9.
Комплект применяется в условиях ведения противником; воздушной разведки радиолокационными станциями с селекцией движущихся целей.
