Т . 2.2. Проектування площини

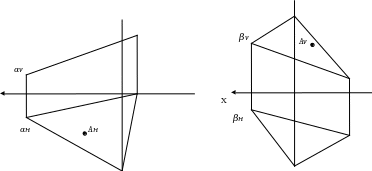

Вправа 17
Побудуйте проекцію точки А, що лежить у площині.
Х
Вправа 18.
Пряма АВ належить площині. Побудуйте проекцію цієї прямої.
Вправа 19.
Побудувати головні лінії заданої площини: горизонталь та фронталь.
Т . 2.3. Проектування геометричних тіл

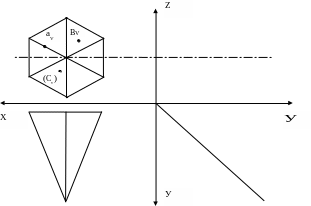

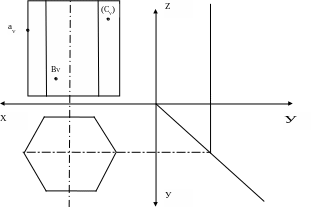

Вправа 20.
Побудувати третю проекцію геометричного тіла та знайти недостаючі проекції заданих точок.
Вправа
Виконати комплексне креслення тіл обертання: циліндра, конуса, кулі. На поверхні тіла розташувати три точки: А – на твірній, В – на передній бічній поверхні, а точку С – на задній бічній поверхні. Знайти всі проекції заданих точок.
Т. 2.4. АКСОНОМЕТРИЧНІ ПРОЕКЦІЇ
Вправа
Побудуйте в ізометрії циліндр і конус. Вісь циліндра перпендикулярна до площини V, а вісь конуса перпендикулярна до площини Н.
Т. 2.5. ПРОЕКЦІЙНІ ЗАДАЧІ
Вправа

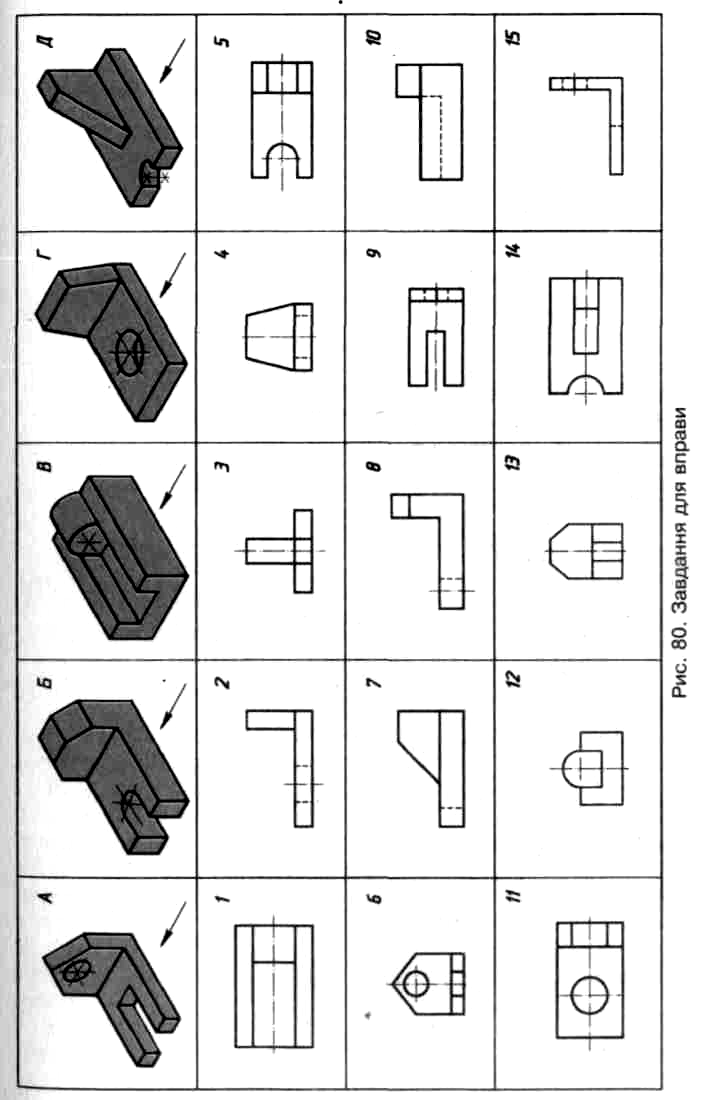

Визначте відповідність проекцій моделей їх наочному зображенню (рис. 80).
А
Б
В
Г
Д
Вправа
Виконайте креслення моделі з натури, вкажіть всі необхідні розміри.
Т. 2.6. ТЕХНІЧНЕ РИСУВАННЯ
Вправа

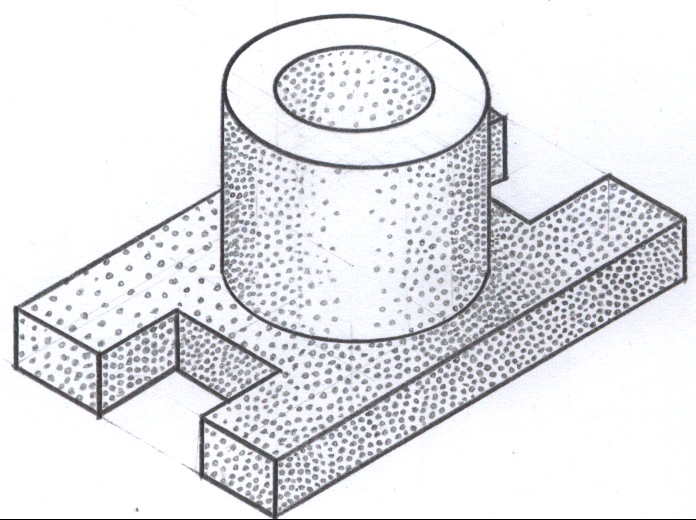

Виконати технічний рисунок геометричного тіла: призми, піраміди, циліндра або конуса (на вибір). На поверхні фігури нанести розподіл світлотіні штриховкою.
Вправа

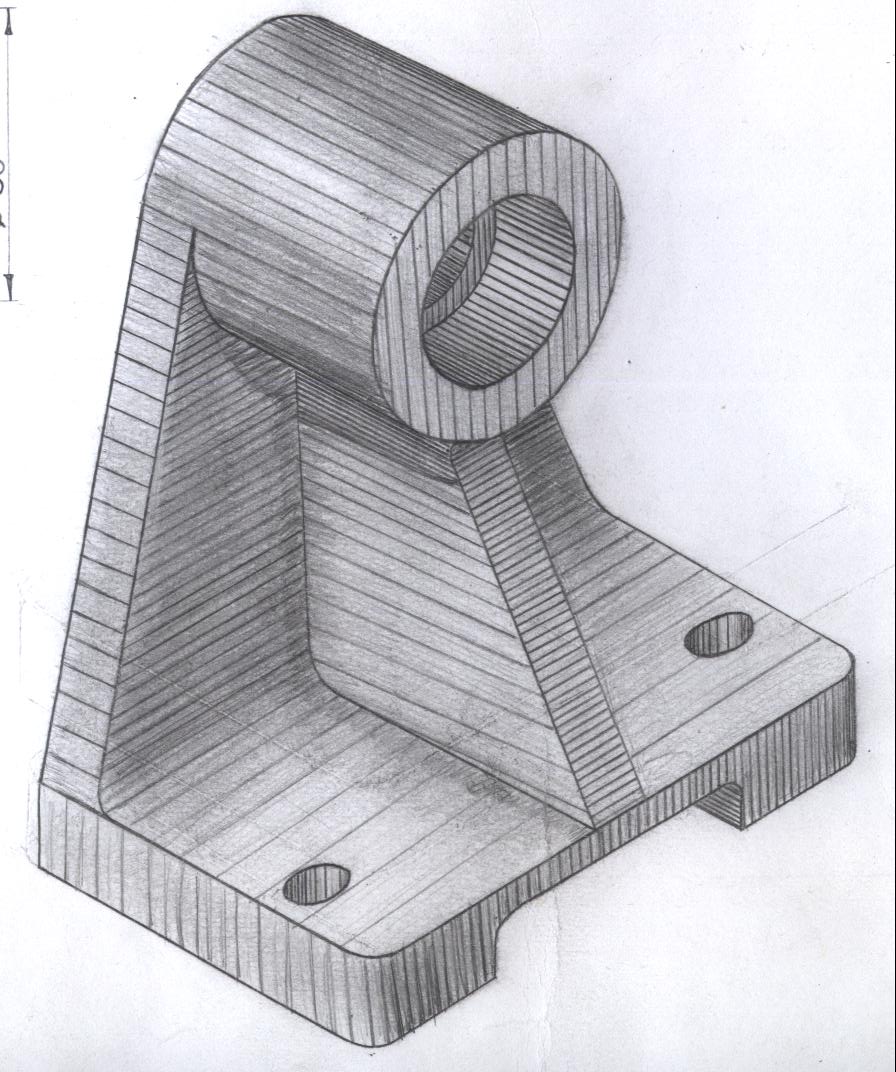

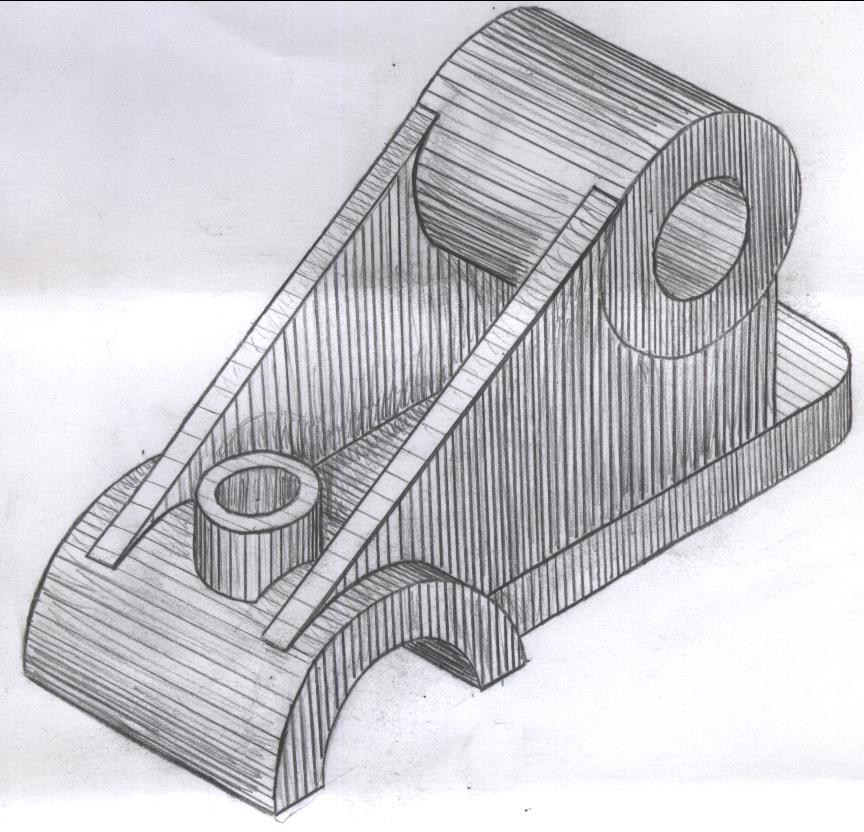

Виконати технічний рисунок моделі за зразком. Нанести відтінення поверхні моделі будь-яким способом.
М одуль 3. Основи машинобудівельного креслення т. 3.1. Креслення – як документ єскд

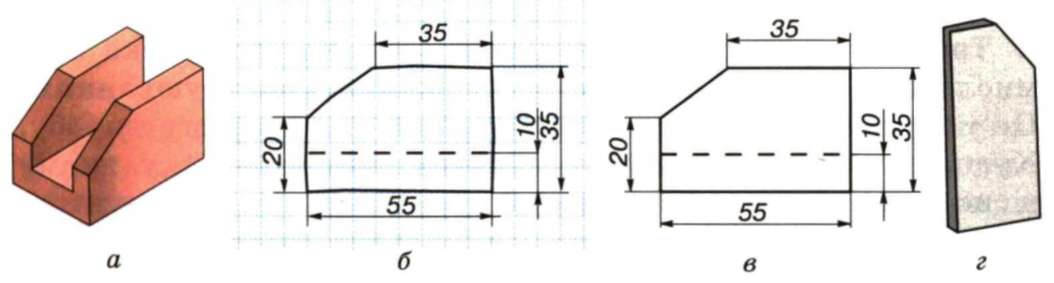

Рис. Види робочої документації: а - технічний рисунок; б - ескіз; в - креслення
Т. 3.2. Зображення - вигляди, розрізи, перерізи
Рис. 17
До креслення на рисунку17:
1. Які вигляди виконано на кресленні?
2. Який розріз виконано на кресленні?
3. Чому не позначено розріз на кресленні?
4. Що виявляють місцеві вигляди на кресленні? Чому один з них має позначення, а другий — ні?
5. Поєднанням яких геометричних тіл утворена форма предмета?
6. Чому дорівнюють габаритні розміри предмета?
7. Які розміри на кресленні є координуючими?

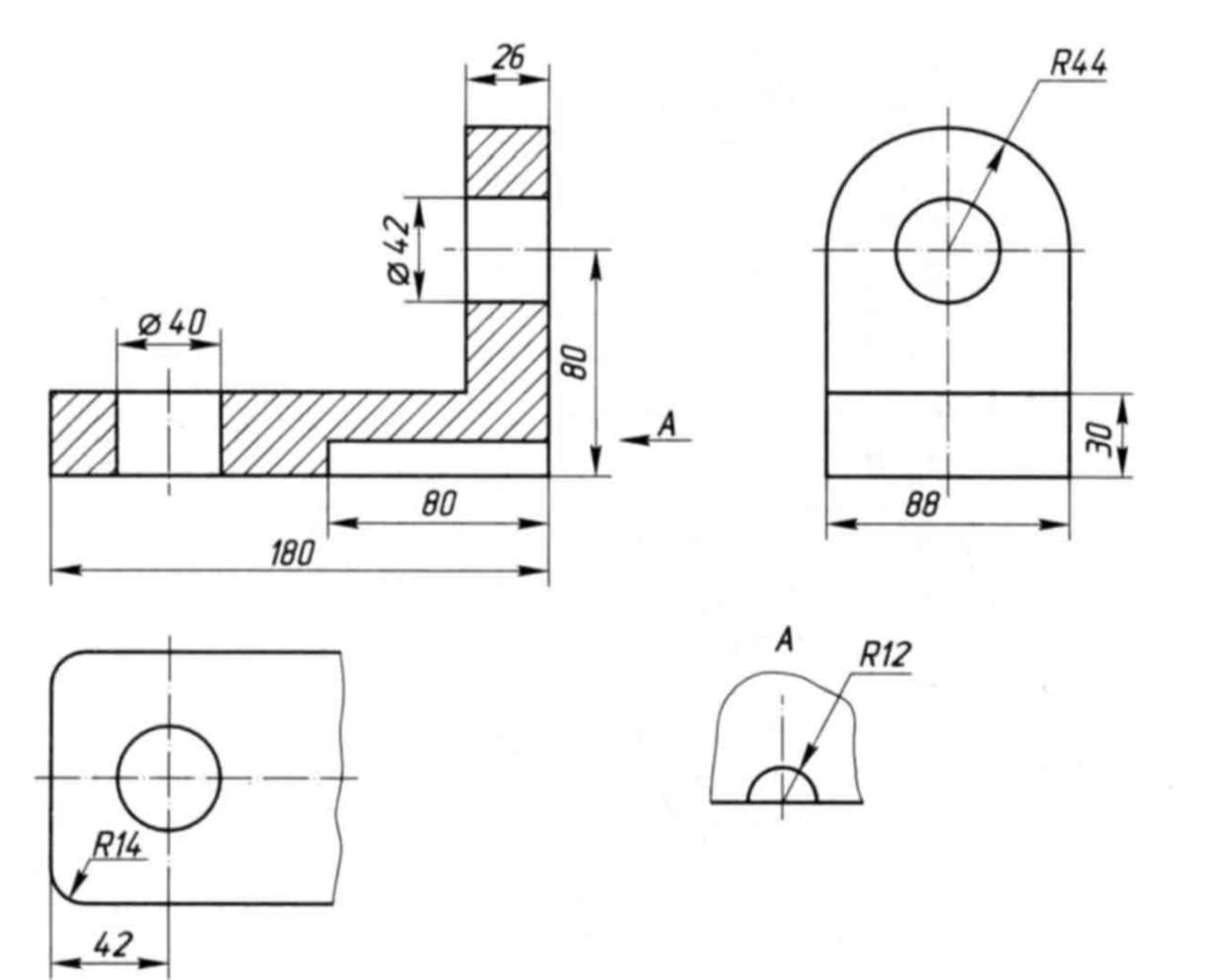

Рис. 18
До креслення на рисунку 18:
1. Як називають зображення, яке на кресленні є головним?
2. Скільки розрізів виконано на кресленні?
3. Яку назву має розріз А—А?
4. Для чого на кресленні виконано місцевий розріз?
5. Чому дорівнюють габаритні розміри предмета?
6. Що визначає розмір 48 мм на головному зображенні?
7. Які розміри визначають положення центрів отворів діаметром 16 мм?
Рис. 19
До креслення на рисунку 19:
1. Яке зображення на кресленні є головним?
2. Які вигляди виконано на кресленні?
Вправа

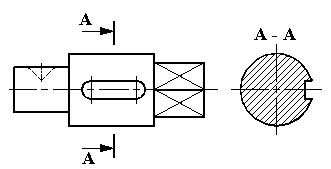

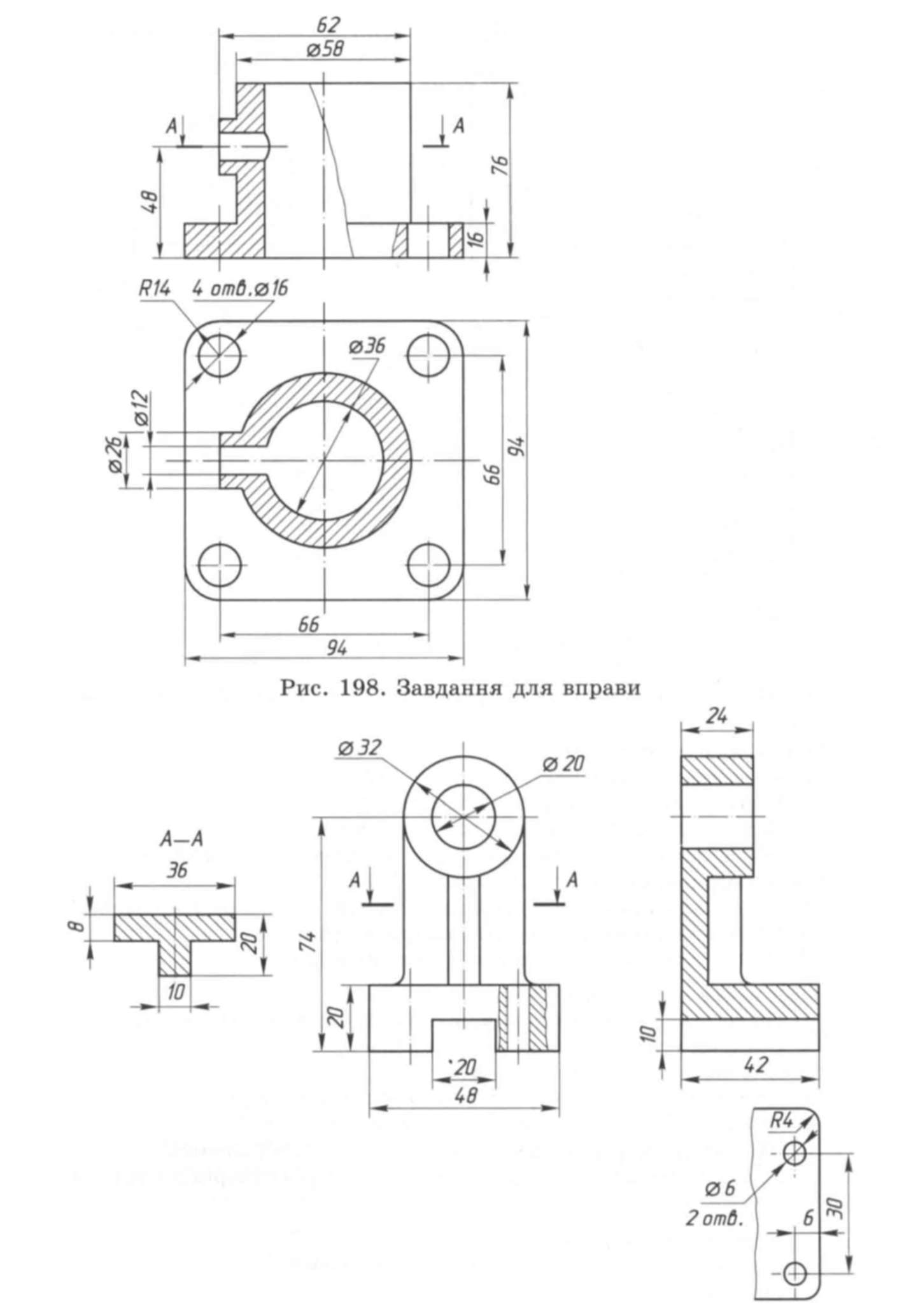

Виконайте перерізи деталей за вказаним положенням січної площини. Розміри відповідають натуральним.
Рис.
Рис.
