Укладач – і.М.Максімова – викладач креслення, кандидат технічних наук, методист Могилів-Подільського технолого-економічного коледжу внау Передмова

В підготовці спеціалістів із середньою технічною освітою велику роль відіграє предмет “Технічне креслення”. В процесі його вивчення студенти повинні виробити навички креслярської роботи, оволодіти технікою креслення, розвити просторову уяву. Це можливо в тому випадку, якщо студенти добре засвоїли теоретичний матеріал з різних тем курсу, знають та вміють застосовувати в своїй роботі нормативи, положення різних стандартів та оволоділи раціональними засобами роботи. Останнє досить важливе для отримання креслень гарної якості і з високою продуктивністю праці. Все це можливо досягти вдумливою самостійною роботою при вивченні теоретичного матеріалу, раціональною організацією робочого місця та ретельним виконанням великої кількості різних вправ.

Технічне креслення - одна з навчальних дисциплін, що складають основу підготовки з інженерно-технічних спеціальностей, вона є першою сходинкою навчання студентів правилам виконання та оформлення конструкторської документації.

Мета вивчення дисципліни - отримати знання та навички у роботі з креслярським інструментом, вивчити засоби техніки креслення, правила та умовності на кресленнях, установлені державними стандартами ЄСКД, виконувати зображення предметів на основі метода прямокутного проектування, а також освоїти читання загально технічних та будівельних креслень.

Основна мета посібника – допомогти студентам вивчити предмет “Технічне креслення”, придбати навички у виконанні графічних вправ, навчитися читати креслення.

Робочий зошит містить навчальні завдання для домашнього й аудиторного виконання з основних тем курсу “Технічне креслення”.

Теми графічних робіт

№ п/п	Назва графічних робіт	Кількість годин
1.	Графічна робота №1. Лінії креслення. Шрифт креслярський	2
2.	Графічна робота №2. Спряження. Лекальні криві	2
3.	Графічна робота №3 Ортогональне креслення групи геометричних тіл	2
4.	Графічна робота №4 Проекції геометричних тіл і моделі	2
5.	Графічна робота №5 Ескіз деталі з різьбою	2
	Графічна робота №6 Робоче креслення деталі з різьбою	2
6.	Графічна робота №7 Технологічна схема за спеціальністю	2
7	Графічна робота №8 Виконання плану поверху промислової споруди	2
8	Графічна робота №9 Виконання поздовжнього розрізу промислової споруди	2
	Графічна робота №10 Виконання поперечного розрізу промислової споруди	2
Всього		20

ВСТУП

Вправа№1.

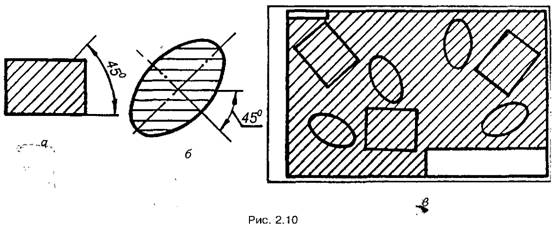

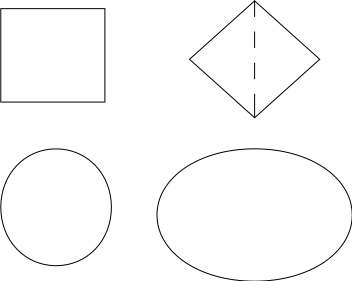

Заштрихуйте приведені фігури, відстань між лініями штриховки приблизно 3мм.

Рис.1

В права №2

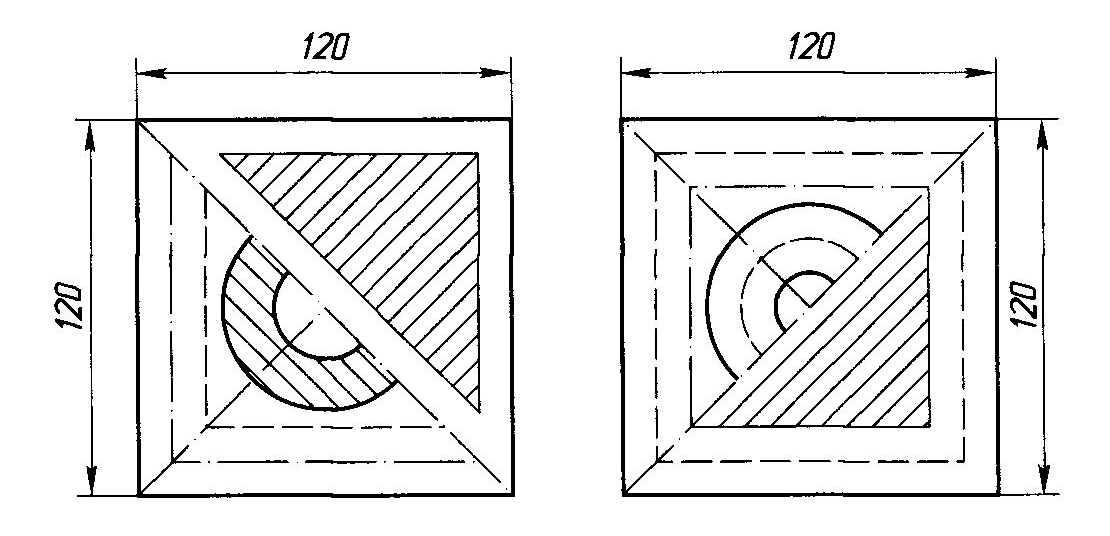

Виконайте вправу на проведення різних типів ліній у квадраті із стороною 120мм. Відстань між лініями 10мм, а між лініями штриховки 3мм.

Р ис.2.

Модуль 1. ОФОРМЛЕННЯ КРЕСЛЕНЬ. ГЕОМЕТРИЧНІ ПОБУДОВИ

Т 1.1. «ТЕХНІКА КРЕСЛЕННЯ»

Вправа №3

1. Виконати креслення різних типів ліній під різними кутами:

• Вертикальні;

• Горизонтальні;

• Похилі

2. Розділити прямий кут на рівні частини за допомогою циркуля

Т 1.2. ОФОРМЛЕННЯ КРЕСЛЕНЬ

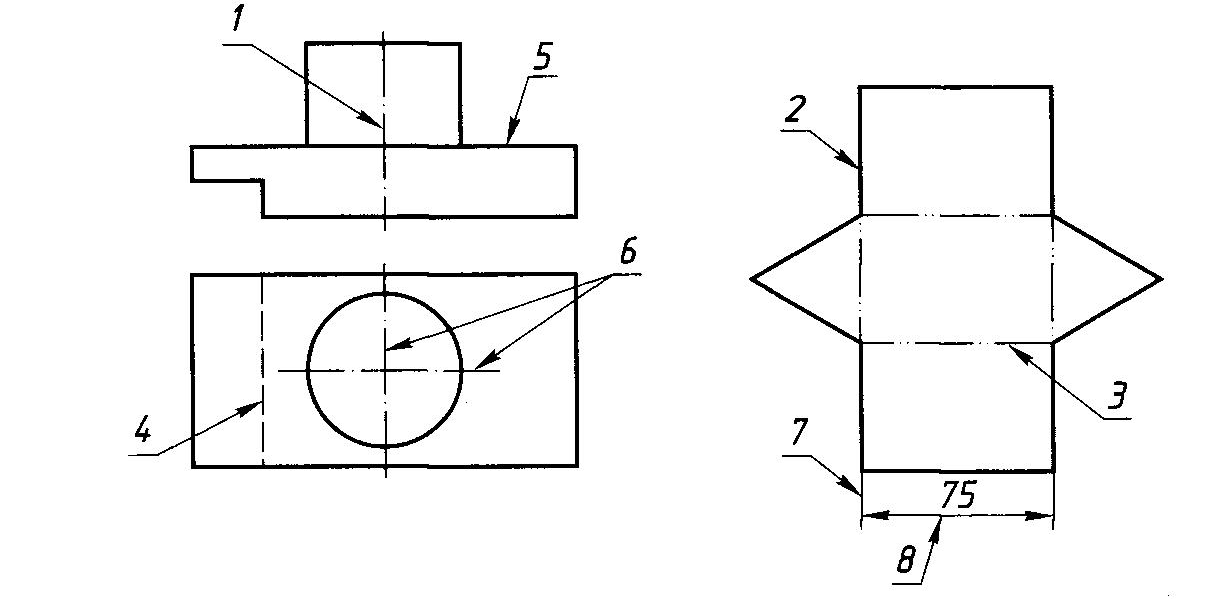

На рисунку 3 показано зображення предметів. На них цифра­ми позначено різні лінії. Складіть таблицю за наведеним зразком і заповніть її:

№ лінії на креслен-ні	Назва	Призначення	Товщина по відношенню до товщини суцільної товстої лінії
1
2
3
4
5
6
7
8

Рис.3.
