1.8.1. Поняття про конструкцію свердловини та її елементи

Найбільш дешево було б бурити свердловину долотом одного діаметра до проектної глибини і обсадити її однією колоною труб. Але з цілого ряду причин при бурінні глибоких свердловин здійснити це практично неможливо, тому в свердловину іде спуск декількох концентрично розміщених одна в одній обсадних колон, кожна з яких виконує свої функції в залежності від конкретних гірничо-геологічних умов та ряду інших факторів. Сукупність таких обсадних колон і складає конструкцію свердловини.

• Під конструкцією свердловини мається на увазі схема її побудови, яка включає сукупність даних про:

– кількість обсадних колон та інтервали їх спуску;

– діаметри обсадних колон та доліт для буріння стовбура свердловини під кожну колону;

– інтервали цементування обсадних колон та ін.

Графічно конструкція свердловини зображається у вигляді вертикального перерізу лівої половини свердло­вини (рис. 1.18).

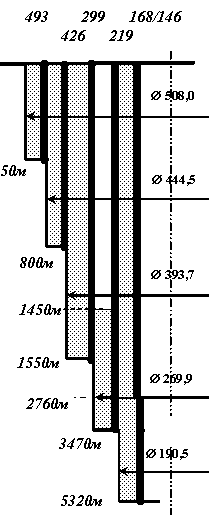

Рисунок 1.18 — Конструкція свердловини

1.8.2. Типи обсадних колон в конструкції свердловини

В конструкцію свердловини можуть входити наступні об садні колони (рис. 1.19):

• Направлення – перша труба або колона труб, призначена для кріплення верхніх шарів грунту, складених нестійкими породами, для запобігання розмиву устя свердловини та направлення потоку промивної рідини, яка виходить із свердловини, в очисну систему.

Рисунок 1.19 — Типи обсадних колон в конструкції

свердловини

Направлення спускається в свердловину (підготовлений шурф) і цементується або забудовується до поверхні землі. Глибина встановлення направлення залежить від стану грунту і коливається від 5–7 до декількох десятків метрів.

• Кондуктор – колона, яка спускається в свердловину після направлення. Її головна функція – запобігання обвалювання нестійких порід, що залягають на малих глибинах, а також ізоляція водоносних горизонтів, які служать основним джерелом питної води.

• Експлуатаційна колона є головним елементом конструкції нафтової чи газової свердловини. Вона призначена для ізоляції продуктивної зони від решти розкритих бурінням горизонтів і служить каналом для транспортування вуглеводнів з пласта на денну поверхню або для закачування в пласт рідини і газу.

Описані вище обсадні колони (кондуктор і експлуатаційна колона) є обов’язковими елементами конструкції будь-якої глибокої нафтової або газової свердловини.

• Проміжна колона – це колона труб, що розміщується між кондуктором і експлуатаційною колоною (іноді її називають технічною).

Проміжних колон може бути одна або декілька, що залежить від кількості інтервалів, несумісних за умовами буріння, та інших причин. Свердловина може бути пробурена і без спуску проміжної колони.

З метою економії обсадних труб у деяких випадках спускають обсадну колону, верхній кінець якої не доходить до устя. Такі колони дістали назву хвостовиків, і вони підвішуються на попередній колоні з допомогою спеціальної підвіски або цементного кільця.

Крім цього, під час будівництва свердловини проводять ще каро­тажні роботи, дослідженням перспективних пластів, тощо.
