1.5. Способи буріння свердловин
Руйнувати гірські породи можна механічним, термічним, фізико-хімічним, електроіскровим та іншими способами. Проте в даний час промислове застосування знайшли тільки способи механічного руйнування породи, а інші поки що знаходяться в стадії експериментальної розробки.
Механічне буріння здійснюється такими способами:
• ударним:
▬ ударно-штанговим;
▬ ударно-канатним;
• обертовим:
▬ роторним;
▬ із застосуванням вибійних двигунів (турбобурів, електробурів, гвинтових двигунів, пневмобурів);
• ударно-обертовим.
1.5.1. Ударне буріння
Ударний спосіб вже майже 50 років практично не застосовується в нашій та зарубіжних країнах для буріння нафтових і газових свердловин. Проте у вугільній і гірничорудній промисловості, при інженерно-геологічних пошуках, бурінні свердловин на воду і для вибухових робіт ударне буріння ще знаходить застосування.
З усіх різновидностей ударного буріння в даний час застосовується тільки ударно-канатний спосіб.
Ефективність руйнування породи при ударно-канатному способі буріння дуже низька.
Для ударно-канатного буріння випускають самохідні і стаціонарні станки, що дозволяють бурити свердловини глибиною до 500 м. Вони мають порівняно невелику масу (7-20 т), і тому їх можна легко перевозити з місця на місце, що дуже важливо для організації бурових робіт у важкодоступних і віддалених районах.
1.5.2. Обертове буріння
Для здійснення процесу буріння використовується буровий інструмент.
Під буровим інструментом слід розуміти такий інструмент, який призначений для буріння або допомагає цьому процесу (долота, калібратори, стабілізатори, вибійні двигуни, бурильні труби тощо).
Буровий інструмент, який приймає безпосередню участь в процесі буріння шляхом руйнування гірських порід називають породоруйнівним, а інструмент, який допомагає процесу буріння - технологічним, а також допоміжним буровим інструментом.
До породоруйнівного бурового інструменту відносяться:
• бурові долота (рис. 1.8);
• бурильні головки (рис. 1.9);
• розширювачі (рис. 1.10).

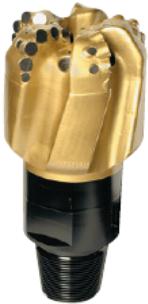

Рисунок 1.8 – Бурові долота

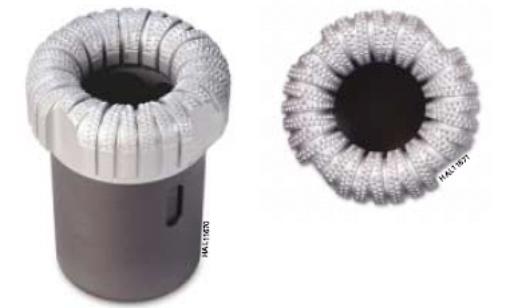

Рисунок 1.9 – Бурильна головка Рисунок 1.10 – Розширювач
До технологічного бурового інструменту відносяться калібратори, стабілізатори, центратори, бурові амортизатори, відхилювачі, протиприхоплювальні пристрої та інше.
До допоміжного бурового інструменту відносяться елеватори, спайдери - елеватори, штропи, ключі для згвинчування та розгвинчування бурильних труб, роторні клини, елементи малої механізації.
При обертальному бурінні руйнування породи відбувається в результаті одночасної дії на долото осьового навантаження і крутного моменту. Під дією навантаження долото втискується в породу, а під дією крутного моменту — сколює її.
Існує два способи обертального буріння — роторний і з вибійними двигунами.
► При роторному бурінні (рис. 1.11) потужність від двигунів 9 передається через лебідку 8 до ротора 16, який встановлений над устям свердловини в центрі вишки. Ротор обертає бурильну колону і нагвинчене на неї долото 1.
Бурильна колона з’єднує долото (або вибійний двигун і долото) з наземним обладнанням (вертлюгом) та складається з ведучої труби 15, перехідників 6 і бурильних труб 5.
Нижню частину бурильної колони називають КНБК (Компоновка низу бурильної колони).
Рисунок
1.11 — Схема установки для буріння
нафтових та газових свердловин
обертовим способом.
При бурінні з вибійними двигунами долото 1 нагвинчується на вал шпіиделя, який з’єднаний з валом вибійного двигуна, а бурильна колона з'єднується з корпусом цього двигуна 2. При роботі двигуна обертається його вал з долотом, а бурильна колона не обертається.
Шпиндель необхідний для передачі осьового навантаження на долото, сприйняття гідравлічного навантаження, що діє на вал двигуна (ротор).
В даний час застосовують в основному три види вибійних двигунів:
• турбобури;
• гвинтові двигуни;
• електробури.
▬ При бурінні з допомогою турбобура (рис. 1.12,а) або гвинтового двигуна (рис. 1.12,б) гідравлічна енергія потоку промивальної рідини, що рухається вниз в бурильній колоні, перетворюється в механічну енергію на валу вибійного двигуна, з яким з'єднане долото.

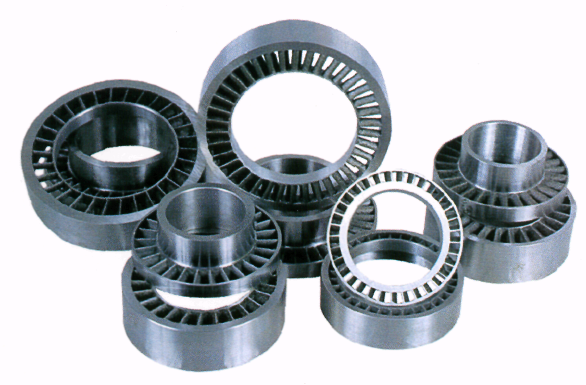

Турбобур — це гідравлічна вибійна машина, в якій для перетворення гідравлічної енергії потоку промивної рідини в механічну енергію обертального руху використана багатоступінчата осьова турбіна, до валу якої безпосередньо або через редуктор приєднується долото. Кожна ступінь турбіни складається із диска статора, жорстко з'єднаного із корпусом і диска ротора, закріпленого на валу турбобура. Таких ступеней в турбобурі може бути досить багато (одна-, дві-, три сотні, а інколи і більше, в залежності від кількості секцій та інших конструктивних особливостей).
Робота турбіни здійснюється таким чином. Потік промивної рідини через бурильну колону подається в перший ступінь турбобура. У статорі першого ступеня відбувається формування напрямку потоку рідини. Якщо знехтувати зазором між статором і ротором то можна прийняти, що рідина виходить із каналів статора і входить в канапи ротора з однаковою швидкістю. Аналогічна картина спостерігається і на виході із лопаток ротора, оскільки профілі лопаток ротора і статора дзеркально відображені. Так, послідовно перетікаючи із ступеня в ступінь, рідина передає частину своєї гідравлічної потужності кожному ступеню, яка викликає появу на роторі обертового моменту. В результаті потужність, створювана всіма ступенями, сумується на валу турбобура, а значить, на долоті. створюється реактивний момент, що дорівнює за величиною, але протилежний за напрямком обертовому моменту, який створюється на турбінах ротора. Реактивний момент через корпус турбобура передається на бурильну колону.
Об'ємний двигун є різновидом вибійної гідравлічної машини, в якій для перетворення гідравлічної енергії потоку промивної рідини в механічну енергію обертального руху використаний героторний гвинтовий механізм (звідси друга назва двигунів цього типу — "гвинтовий").
Вибійний двигун, як правило, включає дві секції: рухову і шпиндель. Основним робочим органом вибійного гвинтового двигуна (рухової секції) є гвинтова пара, яка складається із статора 1 і ротора 2, що являє собою зубчату пару внутрішнього зачеплення з гвинтовими зубами.
Статор являє собою металеву трубу, до внутрішньої поверхні якої привулканізована гумова обкладка, що має декілька гвинтових зубів лівого напрямку, обернених до ротора.
У процесі роботи на турбінах статора, закріплених нерухомо в корпусі турбобура,
Ротор виконаний з високолегованої сталі, має на один гвинтовий зуб менше (також лівого напрямку) і розміщений ексцентрично (е) по відношенню до осі статора. Довжина кроку ротора відноситься до довжини кроку статора як кількість зубів ротора до кількості зубів статора.
У результаті такого співвідношення, а також за рахунок відповідного профілювання, гвинтові зуби ротора і статора знаходяться в безперервному контакті по всій довжині робочих органів, що забезпечує розділ порожнин високого і низького тисків і здійснення робочого процесу.
Під дією потоку промивної рідини ротор, обкочуючись по зубах статора, здійснює планетарний рух.
Обертаючий момент від ротора передається за допомогою двохшарнірного з'єднання на вал шпинделя. Це з'єднання виконано у вигляді вала, що має на кінцях два шарніри. Карданне з'єднання необхідне для передачі обертання від ексцентрично розміщеного ротора, який здійснює планетарний рух відносно осі обертання двигуна, до вала шпинделя.
До валу шпинделя приєднується долото. Ущільнення валу досягається за допомогою торцевих сальників.
▬ При бурінні з електробуром (рис. 1.13) енергія до його двигуна подається кабелем, секції якого змонтовані всередині бурильної колони.
Але за останні роки розроблені також пневмобури та вібробури.
В США пройшли випробування пневмобури, а в Німеччині – віброударні механізми, що дозволяють бурити свердловини ударно-обертальним.
▬ При бурінні з пневмобуром бурова установка комплектується додатково компресорами, які в трубний простір нагнітають стиснуте повітря що служить джерелом енергії для пневмобура.
▬ При ударно-обертовому бурінні обертання долота здійснюється за допомогою ротора, а осьові коливання з певною амплітудою і частотою створюються вібраторами чи вібромолотами, які можуть бути встановлені на поверхні, або вибійними двигунами, розміщеними над долотом.
При бурінні глибоких свердловин застосовують другий спосіб, коли обертання долота здійснюється з поверхні роторним способом, а коливання долота, тобто динамічні удари долота об породу, створюються гідравлічними, пневматичними та іншими вибійними двигунами — вібробурами.
Поширення одержали гідравлічні вібробури клапанного типу, які дають при бурінні твердих і надтвердих порід високі показники роботи долота.
Вісь статора
Вісь ротора
