2 Расчетно-графическая работа №1

2.1 Расчет времени передачи адресной информации абонентской сигнализации декадным и многочастотным кодами

2.1.1 Выбор варианта заданий (см. таблицу 1) осуществляется по двум последним цифрам зачетной книжки студента при их сложении.

Т а б л и ц а 1 – Исходные данные

Данные	Варианты
	1	2	3	4	5	6	7	8	9
Номер абонента	211- 5601	322-0377	241-3170	331-0011	287-6027	333-0081	254-0015	316-0101	219-0441
Данные	Варианты
	10	11	12	13	14	15	16	17	18
Номер абонента	388- 0113	277-0255	366-6071	240-0700	345-0601	229-8700	300-6321	290-0911	310-1507

_{2.1.2 Задание работы:}

_{- используя исходные данные абонентского номера рассчитать время, затрачиваемое на передачу адресной информации на участке телефон – АТС двумя способами (декадным кодом и многочастотным кодом);}

_{- составить временную диаграмму посылки цифр исходящего абонентского номера.}

_{2.1.3 Методические указания к выполнению работы. Для выполнения задания необходимо знать, что на телефонной сети используется два способа набора номера вызываемого абонента: импульсный набор (декадным кодом) и тональный набор (многочастотным кодом).}

_{При импульсном наборе импульсы посылаются путем поочередного размыкания и замыкания шлейфа со скоростью 10 импульсов в секунду. На рисунке 1 представлена временная диаграмма посылки цифр 3 и 5 импульсным набором.}

Рисунок 1 – Временная диаграмма посылки цифр 3 и 5 импульсным набором

_{Длительность размыкания (безтоковой посылки) равна 60 мс, а длительность замыкания (токовой посылки) – 40 мс. Для того чтобы определить конец одной цифры и начало следующей, межсерийный интервал должен быть не менее 200 мс. Число размыканий или замыканий до межсерийного интервала соответствует цифре посылаемого номера.}

_{В современных цифровых АТС наибольшее распространение получил многочастотный способ передачи сигналов набора номера, обозначаемый DTMF (Dual-Tone Multiple-Frequency). При этом способе передачи сигналов управления (набора номера) каждый многочастотный сигнал цифры номера состоит из двух тональных сигналов верхней и нижней группы частот. Частоты нижней (697, 770, 852 и 941 Гц) и верхней – (1209, 1336, 1477 и 1633 Гц) групп. Соответствие между передаваемой информацией (цифры номера) и частотами приведено на рисунке 2. Обычно используются только 12 сигналов, сигналы A, B, C и D используются для реализации дополнительного набора функций, например, в мини АТС.}

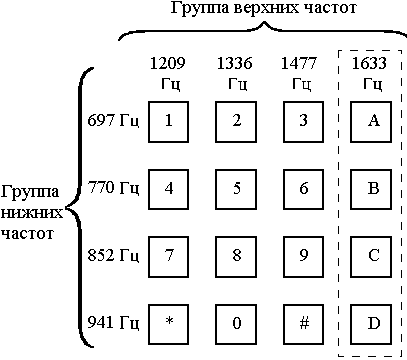

_{Рисунок 2 – Частотная сигнализация DTMF}

Длительность частотного сигнала не менее 40 мс. Длительность паузы между сигналами не менее 40 мс.
