6. Природоохранные мероприятия.

Охрана природы и окружающей среды – одно из важных мероприятий при проектировании механизированной технологии озеленительных работ.

Применение машин и механизмов должно обеспечивать минимальное загрязнение окружающей среды выхлопными газами: следует по возможности сокращать до минимума время холостой работы двигателя.

При частой работе агрегата на одной и той же территории может произойти уплотнение почвы с последующей гибелью растений. Чтобы этого не произошло, следует по возможности увеличить эффективность работы. Так как это уменьшит частоту прохождения машины по одному и тому же пути.

Повреждения здоровых деревьев возможны при выборке сухостоя, при разгрузке \ погрузке, при планировочных работах, при посадке и т.д. Чтобы этого избежать, необходимо делать любую работу аккуратно и профессионально.

II. Графическая часть.

1. Машины и механизмы, используемые при работах на объектах озеленения

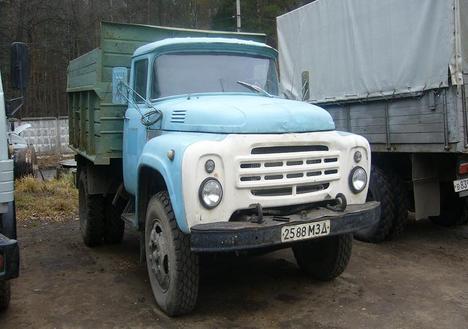

Схема бортового автомобиля

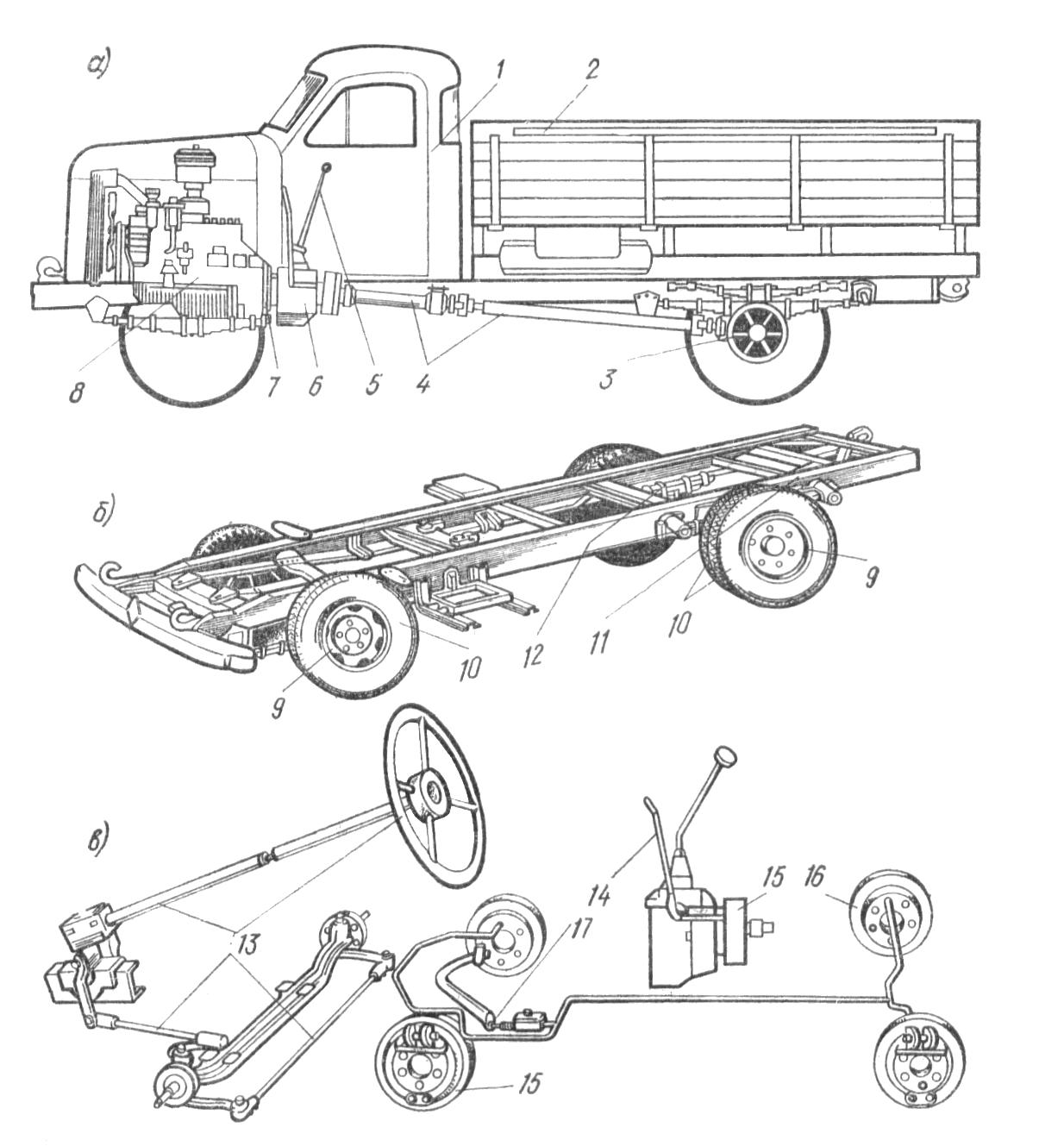

Основные части автомобиля а — общий вид; б — шасси; в — механизмы управления; 1 — кабина; 2 — грузовая платформа; 3 — ведущий мост; 4 — карданная передача; 5 — рычаг управления коробкой передач; 6 — коробка передач; 7 — муфта сцепления; 8 — двигатель; 9 — колесо; 10— шины; 11—рама; 12 — рессоры; 13 — рулевое управление; 14 — рычаг стояночного тормоза; 15 — стояночный тормоз, 16 — рабочие тормоза; 17 — педаль

Экскаватор эо-2621

1 — отвал бульдозера; 2 — гидроцилиндр отвала; 3 — рама навески; 4— бак; 5 — трактор; 6 — бак с фильтром; 7 — гидравлический насос; 8 — кабина; 9— поворотное сидение: 10 — гидрораспределитель; 11— гидроцилиндр рукояти; 12 — рукоять; 13 — соединительные трубопроводы; 14 — гидроцилиндр ковша; 15 — ковш; 16 — гидроцилиндр стрелы; 17 — стрела; 18 — поворотная колонка; 19—гидроцилиндр

Экскаватор ЭО-2621В-3 предназначен для механизации земляных работ в грунтах I-IV категорий и выполнения погрузочных работ. Экскаватор оснащен ковшом обратной лопаты и отвалом. Экскаватор может работать в умеренном климате при температуре от -40°С до +40°С.

общие данные •

Базовое шасси........ "Беларус" МТЗ 82 Эксплуатационная масса.........6100 кг Габаритные размеры ..............7000x2500x3900 мм Геометрическая емкость .........0,25 м3 Номинальная емкость ..............0,28 м3 Наибольшая глубина копания.....4,25 м Наибольший радиус копания .......5,3 м Наибольшая высота выгрузки ...3,2 м Ширина отвала ...........................2,3 м Наибольшая скорость передви- жения ....................................20 км/час

двигатель •

Модель двигателя.......................Д-243 Тип - 4-цилиндровый, дизельный, четырехтактный с непосредствен- ным впрыском топлива Мощность двигателя ....... 78+5 л.с (57,4+3,7кВт) Номинальная частота вращения коленчатого вала........1750 об/мин Число цилиндров............................4 Рабочий объем цилиндров ....4,94 л

трансмиссия •

Тип - механическая коробка, муфта сцепления - двойная сухая фрикционная с двухскоростным редуктором ВОМ. Число передач (вперед/назад) ...10/2 Тормоза - дисковые.

ходовая часть •

Тип ходовой системы: колеса на пневматических шинах: - задние - ведущие, - передние - ведущие и направляющие с гидроусилителем поворота Колесная формула ...............4x4 Размер шин: передних..11,2 R20 дюймов задних ...............15,5 R38 дюймов Давление в шинах: передних колес .........0,10-0,22 МПа задних колес ...........0,10-0,18 МПа Механизм рулевого управления - червяк, косозубый сектор и гидро- усилитель.

электрооборудование •

Напряжение..................................12 В Аккумуляторные батареи ........2х6 В

кабина •

Просторная и светлая кабина безопасного исполнения с отличной обзорностью. Кабина с системой подогрева, с электрическим стеклоочистителем и омывателем, щиток приборов с указателями и приборами, контролирующими и информирующими о работе систем экскаватора.

гидросистема •

Тип гидронавесной системы - универсальная раздельно-агрегатная Тип насоса ..................НШ 100 Производительность насоса .... 130 л/мин Номиальное давление ...........14 (140) МПа (кгс/см2)

навесное оборудование

По заказу экскаватор ЭО-2621 может быть оборудован: грейфером, гидромолотом, грузоподъемным устройством, ковшами: специальным, узким, профильным, зубом-рыхлителем
