IV.4. Средства имитации.

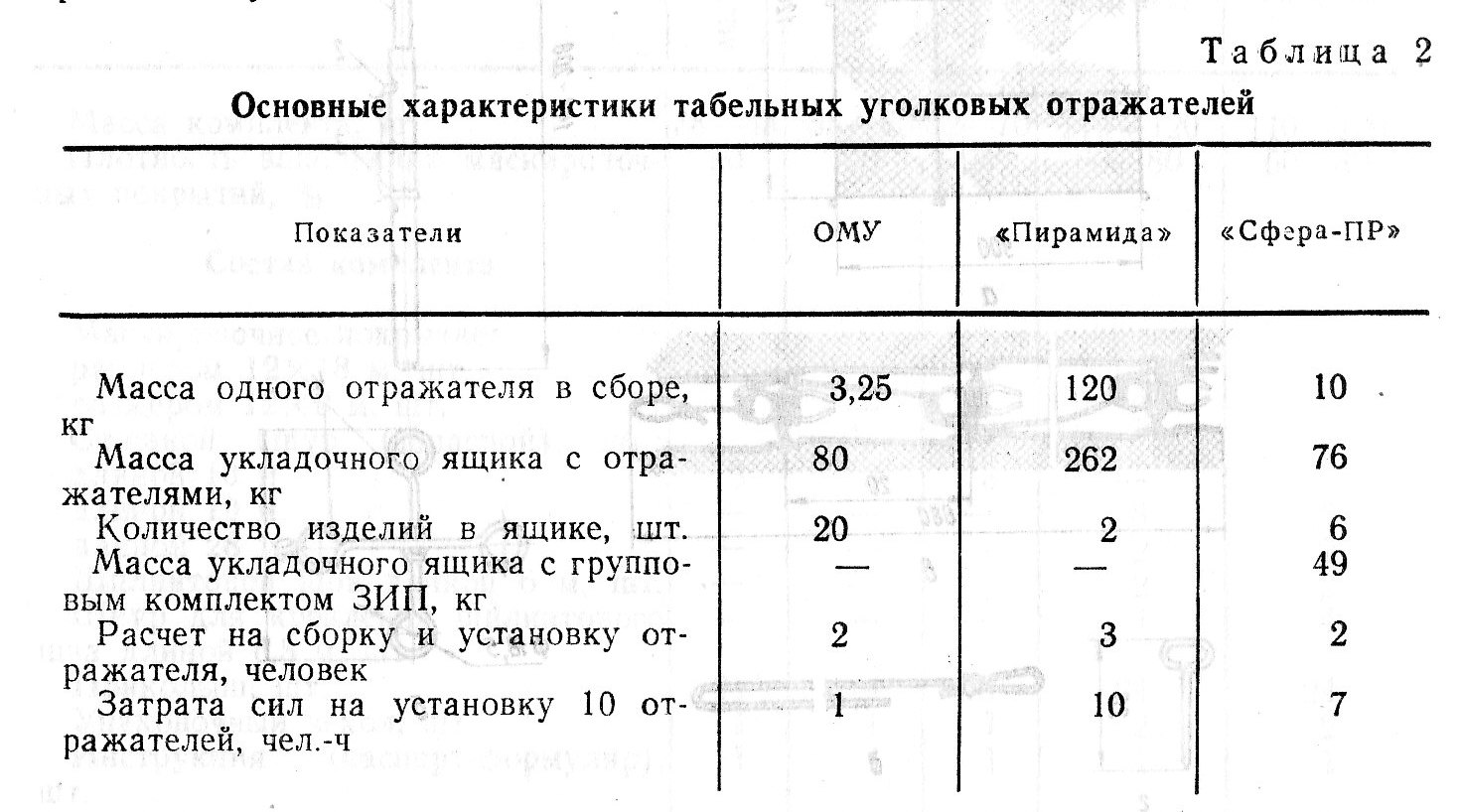

Для имитации техники и других радиоотражающих объектов используются уголковые отражатели (табл. 2). Уголковый отражатель – конструкция, выполненная из взаимно перпендикулярных плоскостей (граней), образующих трехгранные углы. Отражатель имеет обычно 4 или 8 углов, грани каждого из них могут иметь форму треугольника, квадрата или сектора. Они изготавливаются из листового металла или другого материала, хорошо отражающего радиоволны. Отражатель отражает радиоволны в направлении, обратном облучению.

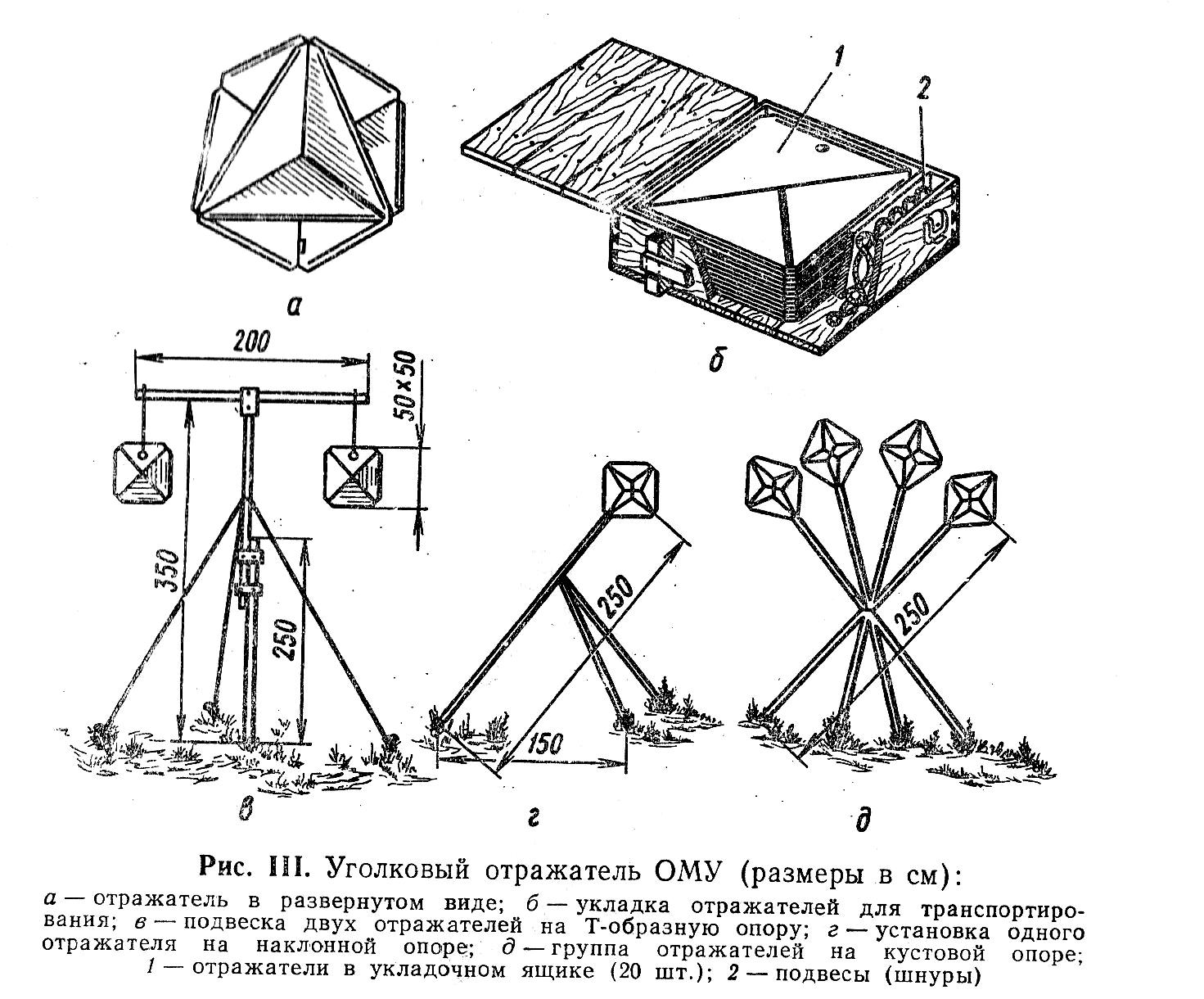

Уголковый отражатель ОМУ (рис. III) применяется для придания радиоотражающих свойств макетам техники и вооружения, изготовленным из неметаллических материалов. Отражатели ОМУ устанавливаются с соблюдением следующих требований:
внутри макета отражатели должны располагаться на высоте 1,5-2,5 м, а если это невозможно, то их устанавливают рядом с макетом на удалении от него до 3 м с теневой стороны;
макеты техники, местные предметы, а также растительность не должны экранировать отражатели с направлений ожидаемого радиолокационного наблюдения.

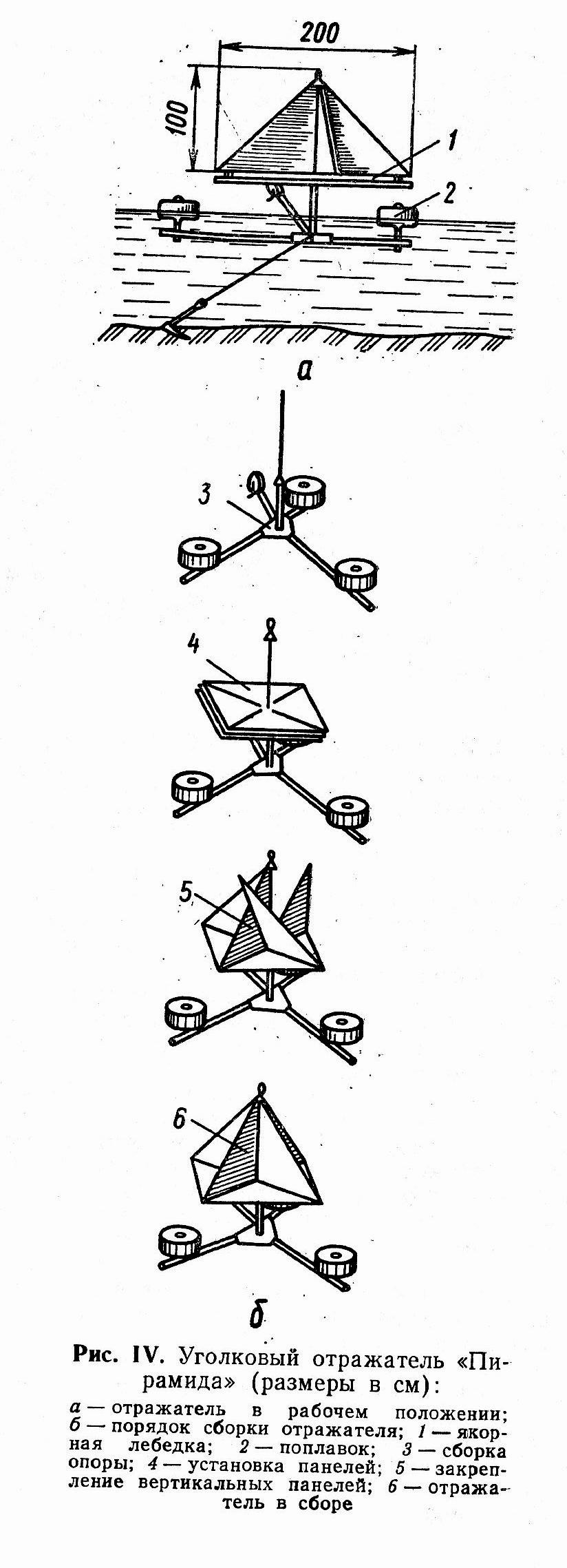

Уголковый отражатель «Пирамида» (рис. IV) предназначен для имитации металлических и железобетонных мостов, плотин, дамб. Он может устанавливаться как на воде, так и на суше.

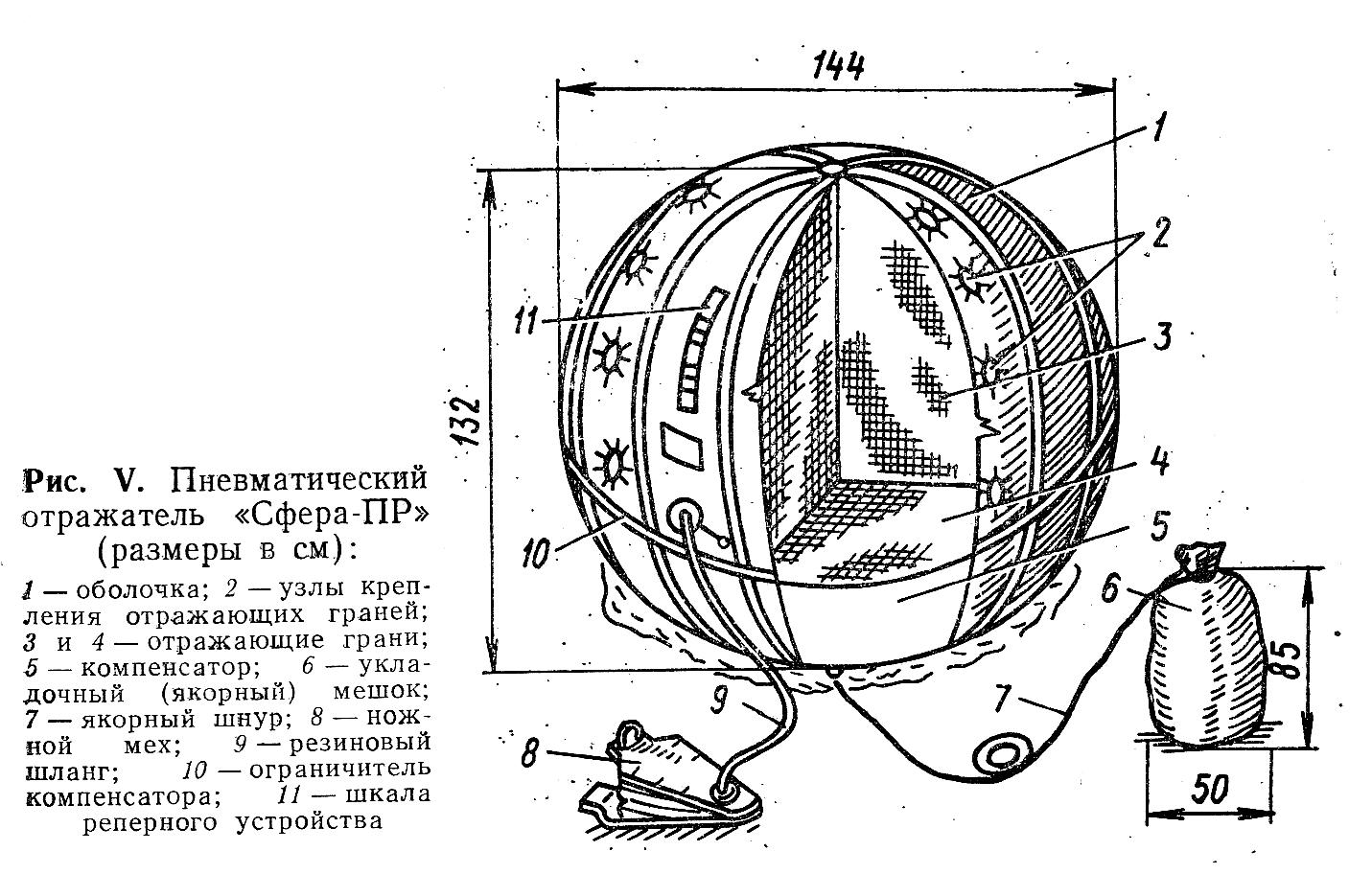

Пневматический отражатель «Сфера-ПР» (рис. V) применяется при имитации наплавных мостов и паромных переправ.
Тепловые имитаторы предназначены для воспроизведения тепловых демаскирующих признаков реальных объектов. Они применяются для имитации техники и сооружений в условиях использования противником средств теплового обнаружения. Тепловые имитаторы могут быть промышленного (КФП-1-180) и войскового изготовления.
Тепловой имитатор промышленного изготовления действует по принципу беспламенного окисления бензина с выделением тепла (инструкция по эксплуатации прилагается к каждому имитатору). Имитатор войскового изготовления состоит из горелки капельного типа, отражателя и емкости для топлива. Расход топлива (керосин, дизельное топливо) составляет 1-2,5 л/ч.
В зависимости от условий местности и действующих видов разведки противника из маскировочных комплектов и местных материалов устраиваются маски-перекрытия, вертикальные, горизонтальные и деформирующие маски.
Маски-перекрытия предназначены для скрытия объектов от наземной и воздушной разведки. Они могут быть выпуклыми, вогнутыми и плоскими.
Покрытия таких масок по всему контуру должны примыкать к поверхности земли. Искажение контуров и вписывание масок в фон окружающей местности достигаются присыпкой из местных материалов и наброской растительности. Этот тип масок найдет широкое применение при ведении боевых действий по удержанию занятого района (в обороне).
Вертикальные маски предназначены для скрытия от наземной разведки противника войск на позициях и будут применяться для маскировки наблюдательных, командных и командно-наблюдательных пунктов командиров подразделений при их возведении.
Горизонтальные маски применяют для скрытия от воздушной разведки объектов, предназначенных для выполнения специальных задач или для скрытого въезда и выезда техники без нарушения маскировки.
Деформирующие маски устраивают для искажения внешнего вида сооружений, вооружения и техники в сочетании с деформирующим или имитирующим окрашиванием. Такие маски будут применяться для маскировки складских помещений с запасом материальных средств в пунктах постоянной дислокации (ППД) и у аэродромов.
Для уменьшения заметности техники от тепловых средств разведки над теплоизлучающими поверхностями дополнительно могут устраиваться тепловые экраны.
На местности, бедной естественными масками, производится ее распятнение путем расчистки поверхности грунта от дерна, присыпками, сжиганием горючих материалов и другими способами. Количество пятен должно вдвое - втрое превышать число сооружения.
