3.7.1. Виды диаграмм и примеры их использования

Приложение Numbers предлагает тот же перечень диаграмм, что и остальные I приложения пакета iWork. Работа с диаграммами в Pages и Keynote была рас-1 смотрена в разд. 1.13, в котором обращалось внимание только на настройки | диаграмм, но не была приведена сравнительная характеристика различных I видов. В данном разделе разберем несколько примеров использования неко­торых видов диаграмм, которые наглядно демонстрируют их область приме- j нения.

Круговая диаграмма

Круговая диаграмма и объемный ее вариант ЗИ-круговая используются для I сравнения нескольких величин в одной точке или нескольких частей одного целого. Как следует из названия, диаграмма представляет собой круг, кото­рый разбит на секторы. Круг соответствует суммарному количеству всех I данных и составляет 100%, каждый сектор соответствует одному данному, I представляющему собой часть (процентную долю) от общего количества.

Пример 1

Однажды дядя Федор пошел в лес по грибы и собрал 24 лисички, j 9 моховиков, 15 волнушек и 5 белых. Требуется построить круговую диа-

грамму сбора грибов, показывающую, какой процент от общего количест­ва составляют белые грибы.

Предварительно следует подготовить таблицу значений, по которым будет осуществляться построение диаграммы. В таблицу необходимо занести на­именования грибов и числовые данные, затем выделить диапазон ai:D2 (рис. 3.29) и выбрать тип диаграммы — Круговая (Pie). Ячейки первой стро­ки выделенного диапазона являются названиями секторов круга, ячейки вто­рой строки содержат числовые данные диаграммы. Весь круг составляет об­щее количество собранных грибов — 45, каждый сектор отражает процент­ную долю каждого наименования гриба от общего количества (рис. 3.29).

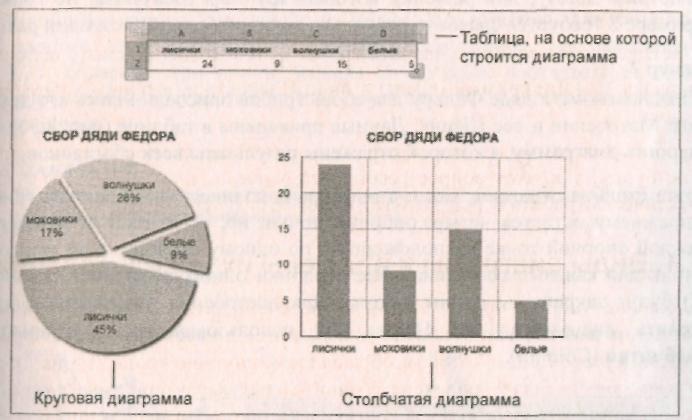

Рис. 3.29. Пример использования круговой и столбчатой диаграмм

Использование круговой диаграммы не всегда удобно и наглядно. Например, увеличение числа собранных грибов приведет к увеличению секторов, что пагубно скажется на информативности диаграммы. В этом случае следует использовать другие виды диаграмм.

Столбчатая диаграмма

Приложение Numbers предлагает несколько вариантов столбчатой диаграммы: ▼ Столбчатая (Column) — вертикальные столбцы;

• Полосчатая (Ваг) — горизонтальные столбцы;

• ЗБ-столбчатая (3D Column) — трехмерная столбчатая;

• ЗБ-полосчатая (3D Ваг) — трехмерная полосчатая.

Столбчатая диаграмма и различные ее варианты служат для сравнения не- | скольких величин в нескольких точках, но также может быть использована и для сравнения нескольких величин в одной точке, как в предыдущем примере (см. рис. 3.29).

Как следует из названия, столбчатая диаграмма состоит из столбиков, высота которых соответствует значениям сравниваемых величин. Так, в примере 1 высота столбиков определяется количеством собранных грибов. Каждый столбик привязан к некоторой опорной точке. В примере 1 опорная точка со­ответствует наименованию гриба: сколько наименований (4), столько и стол­биков (см. рис. 3.29).

Рассмотрим задачу, для решения которой круговая диаграмма не годится. В примере 2 требуется сравнить несколько величин больше, чем один раз.

Пример 2

Предположим, к дяде Федору для сбора грибов присоединились его друзья, кот Матроскин и пес Шарик. Данные приведены в таблице (рис. 3.30). По­строить диаграмму, в которой отражены результаты всех сборщиков.

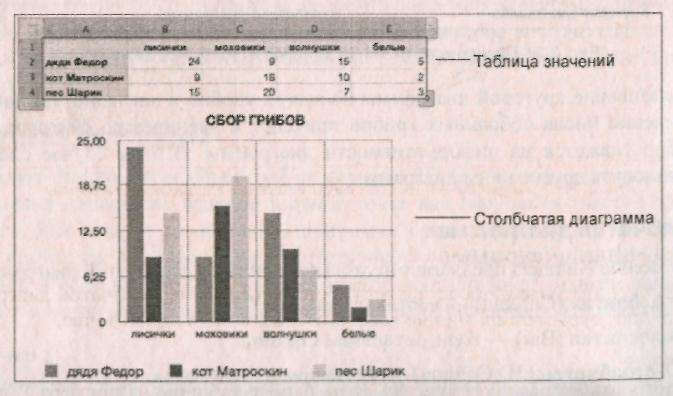

Рис. 3.30. Пример использования столбчатой диаграммы

Высота столбца отражает, как и в примере 1, количество собранных грибов. По-прежнему остается четыре опорных точки, но, в отличие от примера 1, в каждой опорной точке расположено не по одному столбцу, а по три (один столбик для каждого сборщика). Все столбики одного сборщика (одной се­рии) будут закрашены одним цветом. Для построения диаграммы следует выделить диапазон ai:E4. На рис. 3.30 использован тип диаграммы — Столбчатая (Column).

Линейная диаграмма

Линейная диаграмма предназначена для того, чтобы проследить за измене­ниями нескольких величин при переходе от одной точки к другой.

Пример 3

Построить линейную диаграмму на основе таблицы из примера 2, отра­жающую изменение количества собранных грибов в зависимости от их вида.

Опорных точек по-прежнему остается четыре— по числу разновидностей грибов. Количество собранных грибов отмечается на графике метками, со­единенными друг с другом отрезками. В результате чего график представляет собой ломаную линию, состоящую из нескольких отрезков, отсюда и назва­ние данного вида диаграмм — линейная. Диаграмма, изображенная на рис. 3.31, содержит три линии, каждая из которых соответствует одному сборщику. Линии отличаются друг от друга цветом, толщиной, типом штри­ха, маркерами.

Замечание

В девятой версии пакета появилась возможность соединять точки не только от­резками, но и криволинейными сегментами.

Рис. 3.31. Примеры линейной диаграммы и плоской площадной диаграммы

Площадная диаграмма

Площадная диаграмма представляет гибрид линейной и столбчатой диаграмм и нагляднее отражает сравнение нескольких величин в одной точке.

Пример 4

Построить площадную диаграмму на основе таблицы из примера 1, отра­жающую сбор дяди Федора.

Если на вершинах столбцов, приведенных на рис. 3.29, отметить точки, со­единить их отрезками и полученную площадь закрасить каким-либо цветом, то получится площадная диаграмма, представленная на рис. 3.31. Приложе­ние Numbers предлагает два варианта площадной диаграммы: Площадная (Area) и ее объемный вариант ЗБ-площадная (3D Area).

Для отображения результатов сбора нескольких грибников этот вид диаграм­мы не является информативным, потому что фигуры, отображающие сбор каждого грибника, будут перекрываться, заслоняя собой часть данных. Для этой цели нагляднее использовать, например, сложенную столбчатую диа­грамму.

Сложенная диаграмма

Сложенная диаграмма позволяет наглядно сравнить суммы нескольких вели­чин в нескольких точках и при этом показать вклад каждой величины в об­щую сумму.

Пример 5

Построить сложенные диаграммы на основе таблицы из примера 2.

Приложение Numbers предлагает шесть вариантов сложенной диаграммы:

• Сложенная столбчатая (Stacked Column) и ее объемный вариант ЗБ-столбчатая (сложенная) (3D Stacked Column);

• Сложенная полосчатая (Stacked Bar) и ЗО-полосчатая (сложенная) | (3D Stacked Bar);

• Сложенная площадная (Stacked Area) и ЗБ-площадная (сложенная) (3D Stacked Area).

Два первых варианта напоминают столбчатую диаграмму, у которой столбцы ставятся не рядом друг с другом, а один на другой. Соответственно, верти­кальный размер определяется не наибольшей величиной, а наибольшей сум­мой величин. Количество столбцов равно количеству опорных точек. Диа­грамма Сложенная столбчатая и ее объемный вариант, построенные на ос­нове таблицы из примера 2, содержит всего четыре многоярусных столбца, равных количеству сборщиков (рис. 3.32).

Диаграмма сложенная полосчатая и ее объемный вариант тоже содержат четыре столбца, но расположенных горизонтально. Обратите внимание на то, что осиХи К поменялись местами (рис. 3.32).

Диаграмма сложенная площадная представляет гибрид сложенной и ли­нейной диаграмм (рис. 3.32).

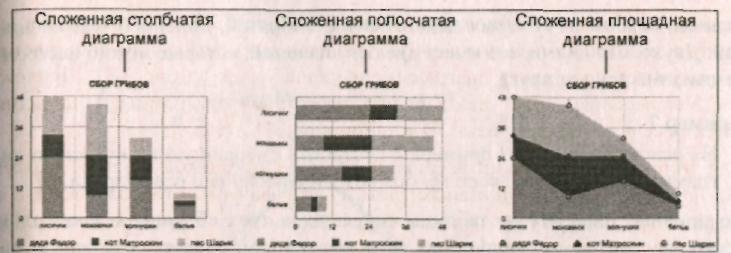

Рис. 3.32. Пример плоских сложенных диаграмм

Диаграмма рассеивания

Диаграмма рассеивания используется для построения графиков функций.

Пример 6

Построить график функции у = х³ + 2 на отрезке х е [-3;3], с шагом Дх = 0,5.

Перед построением графика функции, как и любой диаграммы, следует со­ставить таблицу расчетных значений, используя условие, затем выделить диапазон А1:В14 (рис. 3.33) и выбрать тип диаграммы— Рассеивания (Scatter).

Рис. 3.33. Пример графика функции

Смешанная и двухосная диаграммы

Смешанная и двухосная диаграммы предназначены для сравнения двух вели­чин в нескольких точках. На одном графике отображаются сразу две диа-

граммы, каждая из которых может быть столбчатой, линейной или площад­ной. Двухосная диаграмма имеет две оси значений, которые можно настроить независимо друг от друга.

Пример 7

На основе таблицы из примера 2 построить смешанную и двухосную диа­граммы, отражающие сбор грибов кота Матроскина и пса Шарика.

По причине того, что из таблицы результатов трех сборщиков необходимо построить диаграммы только по двум сборщикам, следует, удерживая кла­вишу <Command>, выделить два диапазона — ai : ei и аз : Е4 (рис. 3.34).

Рис. 3.34. Пример смешанной и двухосной диаграмм

3.7.2. Связанные диаграммы

Если создать диаграмму в приложении Numbers, а затем скопировать ее

через буфер обмена в текстовый документ Pages или на слайд презентации

Keynote, то связь с таблицей, на основе которой создана презентация, будет

сохранена.

Чтобы изменения данных в таблице отобразились на диаграмме, необходимо

обновить диаграмму, нажав кнопку ggj (рис. 3.35).

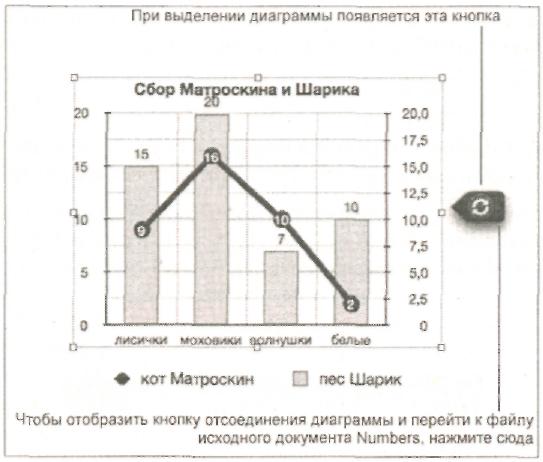

Рис. 3.35. Обновление связанной диаграммы

Замечание

Оба документа должны быть предварительно сохранены. А перед обновлением диаграммы не забудьте еще раз сохранить изменения в документе Numbers!

Из документа, содержащего связанную диаграмму, можно перейти к доку­менту-источнику Numbers или разорвать связь. Для этого необходимо рас­крыть кнопку, возникающую при выделении диаграммы, а затем нажать ссылку (для перехода к документу-источнику) или щелкнуть по кнопке Отсоединить (Unlink) (для разрыва связи).

Практическая работа со связанными диаграммами будет проводиться в разд. 6.9.
