2.2. Лабораторна робота № 3
Визначення технічного стану елементів генераторних установок
1. Мета роботи:
Набути навичок у визначенні технічного стану елементів генераторних установок.
2. Теоретичні відомості:
Невід'ємного частиною генератора змінного струму є вмонтований в генератор випрямний пристрій. Випрямляч складається з діодів. Діоди виготовляються прямої (П) та зворотної (3) полярності. Полярність діоду вважається прямою тоді, коли струм направлений від виводу (анод) до корпусу (катод). Діод з'єднується по двопівперіодній схемі випрямлення; вони складають дві групи діодів; діоди першої групи (3), аноди яких з'єднані з корпусом, встановлені в кришку генератора; діоди другої групи (П), у яких з корпусом з'єднані катоди, розташовані на ізольованому тепловідводі. Виводи діодів з'єднані між собою та з обмотками фаз генератора. Клема (+) генератора виходить від ізольованого тепловідвіду, а клема (-) - від кришки генератора.
Статор являє собою циліндр, набраний з листів електротехнічної сталі. В пазах статора розміщують трьохфазну обмотку. Обмотки трьох фаз при потужності генератора до 500.. .700 Вт з'єднують зіркою, при більшій потужності - в трикутник або подвійну зірку. Кожна фаза має по декілька послідовно з'єднаних між собою котушок.
Особливістю генераторів змінного струму є застосування кігтеподібних полюсів та обмотки збудження, яка складається з однієї котушки.
3. Обладнання робочого місця:
Генератори, вузли генераторів, прості діагностичні засоби (контрольна лампа, омметр, амперметр, вольтметр), комплект інструментів та пристосувань.
4. Порядок виконання роботи:
Схема досліду
Рис. 3.1. Перевірка обмотки збудження на обрив |
Рис.3.2. Перевірка обмотки збудження на замкнення з корпусом
|
Рис.3.4. Перевірка обмотки статора на обрив |
Рис.3.5. Перевірка обмотки статора на замкнення з корпусом
|

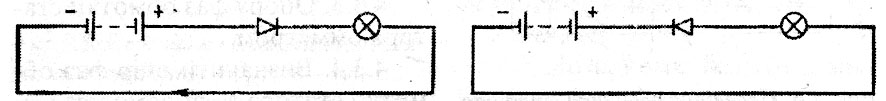

Рис. 3.7. Схеми перевірки технічного стану діодів

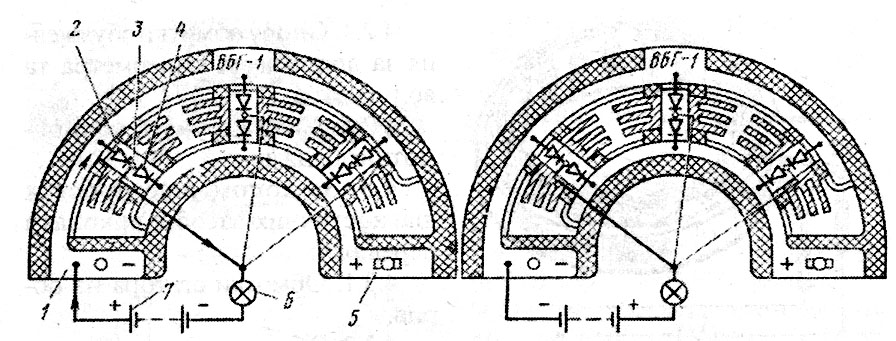

Рис. 3.8. Схема перевірки діодів у випрямному блоці
4.1. Познайомитися з будовою генератора та його складових частин.
4.2. За допомогою простих діагностичних засобів виконати перевірку і дані занести в таблиці 3.1 і 3.2.:
4.2.1. Обмотки збудження на обрив (див. рис 3.1.).
4.2.2. Обмотки збудження на замкнення з корпусом (див. рис.3.2.).
4.2.3. Опору обмотки збудження (див. рис. 3.3.).

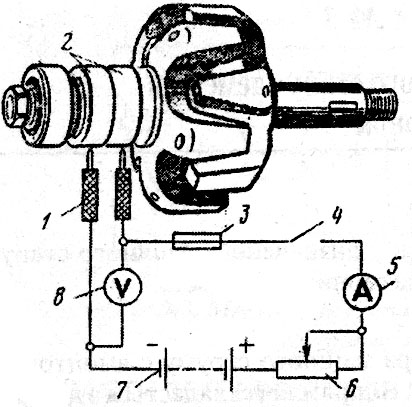

4.2.4. Опору обмотки збудження за допомогою амперметра та вольтметра.
4.2.5. Сили струму в колі обмотки збудження.
4.3. За допомогою простих діагностичних засобів виконати перевірку:
4.3.1. Обмотки статора на обрив (див. рис. 3.4.).
4.3.2. Обмотки статора на замкнення з корпусом (див. рис. 3.5.).
4.3.3. Опору фаз обмотки статора омметром (див. рис. 3.6.).

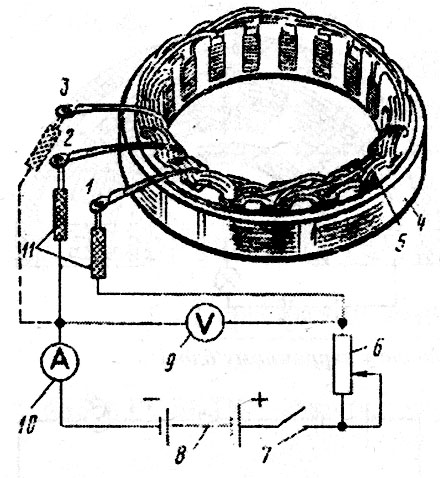

4.3.4. Визначити опір фаз обмотки статора за допомогою амперметра та вольтметра.
4.4. За допомогою простих діагностичних засобів виконати перевірку:
4.4.1. Діодів прямим та зворотнім ввімкненням його в коло (див. рис. 3.7.).
4.4.2. Діодів мінусової шини випрямного пристрою типу ВБГ прямим та зворотнім ввімкненням шини в електричне коло.
4.4.3. Діодів плюсової шини випрямного пристрою типу ВБГ прямим та зворотнім ввімкненням шини в електричне коло (рис.3.8.).
4.5. Виміряйте висоту щітки.
4.6. Виміряйте зусилля тиску пружини на щітку.
Таблиця 3.1- Порівняльна таблиця параметрів генератора
№ п/п |
Основні показники |
Дані за ТУ для Г 250 |
Дані за результатами іспитів |
1 |
Опір обмотки збудження, Ом |
3,7 |
|
2 |
Опір обмотки однієї фази статора, Ом |
0,12 |
|
3 |
Мінімальна висота щітки, мм |
7 |
|
4 |
Зусилля тиску пружини на щітку, Нм |
180...260 |
|
Таблиця 3.2-Таблиця для визначення дефектів генератора
Схема перевірки |
На підставі чого зроблений висновок про технічний стан |
Висновок про технічний стан |
Перевірка обмотки ротора |
||
На обрив
|
|
|
На замикання з полюсом або валом
|
|
|
На міжвиткове замикання
|
|
|
Перевірка обмотки статора |
||
На обрив
|
|
|
На замикання з полюсом або валом
|
|
|
На міжвиткове замикання
|
|
|
Перевірка діодів випрямного блоку |
||
На обрив і пробій
|
|
|
