2.3 Моделирование в eWb
2.3.1. Исследование дешифратора 74138.
Открыть файл «lr_2 - dc». В схеме дешифратора использован условный счетчик для подачи адресного кода (см. рисунок 2.8). Часть схемы, составленная с помощью элементов XOR и NOT, представляет собой устройство, которое формирует одиночный импульс при каждом нажатии клавиши С. Его необходимо объединить в виде подсхемы “Pulse” для использования в последующих работах.

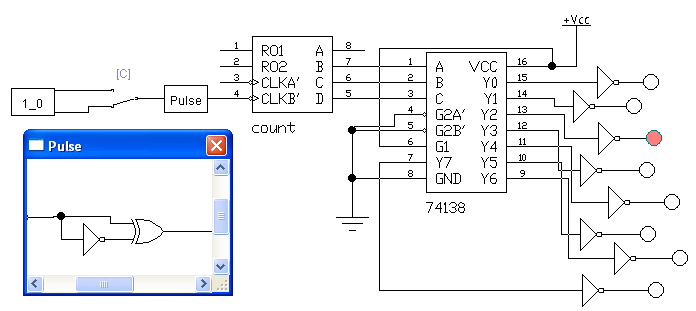

Рисунок 2.8 – Схема дешифратора 74138
Нормальное функционирование дешифратора будет при G1A’=G2B’=0 и G1=1. При адресе i на соответствующем выходе Yi =0, а на остальных выходах 1, поэтому в схеме поставлены инверторы..
2.3.2 Использование дешифратора для реализации логических функций.
Открыть файл «lr_2 – dc - f». В схеме реализована функция F1 из таблицы 6.6. Выходы дешифратора, соответствующие 1, объединены элементами ИЛИ, т.е. получена СДНФ.

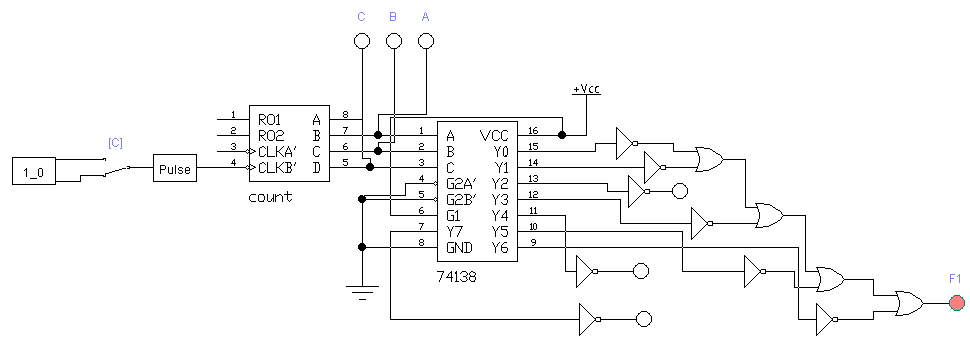

Рисунок 2.9 – Схема дешифратора, реализующая функцию F1
2.3.3 Исследование работы мультиплексора.

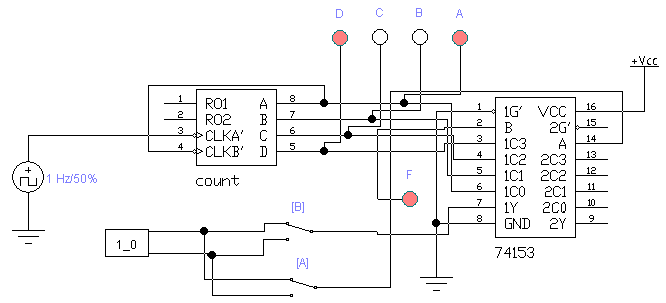

Открыть файл «lr_2 - mx». Переключая каналы с помощью клавиш А и В, убедиться, что информационные сигналы с выходов счетчика подключаются к выходу мультиплексора в соответствии с выбранным каналом, т.е. светодиод выхода счетчика А будет гореть синхронно со светодиодом выхода мультиплексора F при аргументах (сигналах управления) функции А=В=0; светодиод выхода счетчика В будет гореть синхронно со светодиодом выхода мультиплексора F при аргументах (сигналах управления) функции А=0, В=1 и т.д..

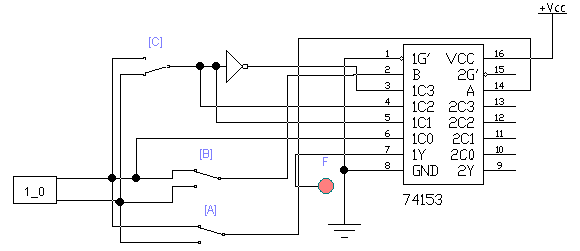

Рисунок 2.10 – Схема мультиплексора 74153
2.3.4 УЛМ на мультиплексоре.
Открыть файл «lr_2 – ulm». В схеме УЛМ реализована функция F1 из таблицы 2.6. Настройка каналов выполнена 2-м способом: аргумент С функции F1(а,в,с) подключен к входам мультиплексора, значения которого подаются на соответствующие каналы (см. рис.2.3). Переключая каналы с помощью клавиш А и В, убедиться в правильной реализации функции F1 по таблице.6.6.
Рисунок 2.11 – Схема УЛМ на мультиплексоре
2.4 Задание
Построить 2 схемы, реализующие заданную функцию (по варианту из таблицы 2.6), на основе:
- дешифратора 74138;
- УЛМ.
Таблица 2.6
A |
B |
C |
F1 |
F2 |
F3 |
F4 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
2.5 Содержание отчета
- цель работы;
- схема DC, реализующая заданную функцию (см. рисунок 2.9);
- схема УЛМ, реализующая заданную функцию (см. рисунок 2.11);
- выводы.
