Распаковка larc2
Система 960L поставляется в двух картонных коробках: одна с блоком 960L, вторая с контроллером LARC2. Не выкидывайте упаковочный материал: он пригодится, если потребуется перевезти прибор в другое место. Тщательно исследуйте систему LARC2 и упаковочный материал на предмет повреждений. Сразу же сообщите курьеру обо всех повреждениях. В коробке с контроллером LARC2 должны находится следующие компоненты:
дистанционный пульт управления LARC2;
кабель для подключения к аппаратному блоку 960L длиной около 15 м;
регистрационная карта;
сертификаты соответствия CE.
Примечание При надлежащем уходе LARC2 прослужит долго. Он содержит сложные электронные и электромеханические схемы. Мы рекомендуем обращаться с ним также бережно, как с настольным или портативным компьютером.
Внимание! Не подключайте LARC2 к другим приборам, кроме блока 960L. Никогда не подключайте другие приборы к порту дистанционного контроллера на корпусе 960L. Это может повредить ваше оборудование.
Регулятор
контрастности ЖК-дисплея.
Дополнительный
порт для подключения клавиатуры PS/2.
Горячее подключение клавиатуры не
рекомендуется: подсоедините ее до
включения питания 960L.
Внешний
разъем питания. Используется, когда
кабель, соединяющий контроллер с блоком
960L, длиннее 30м.
Порт
для подключения к аппаратному
блоку 960L.
Держатель
кабеля.
Предназначен
для кабеля внешнего источника питания.
Кнопка
аппаратной перезагрузки LARC2. Утоплена,
чтобы избежать случайного нажатия.

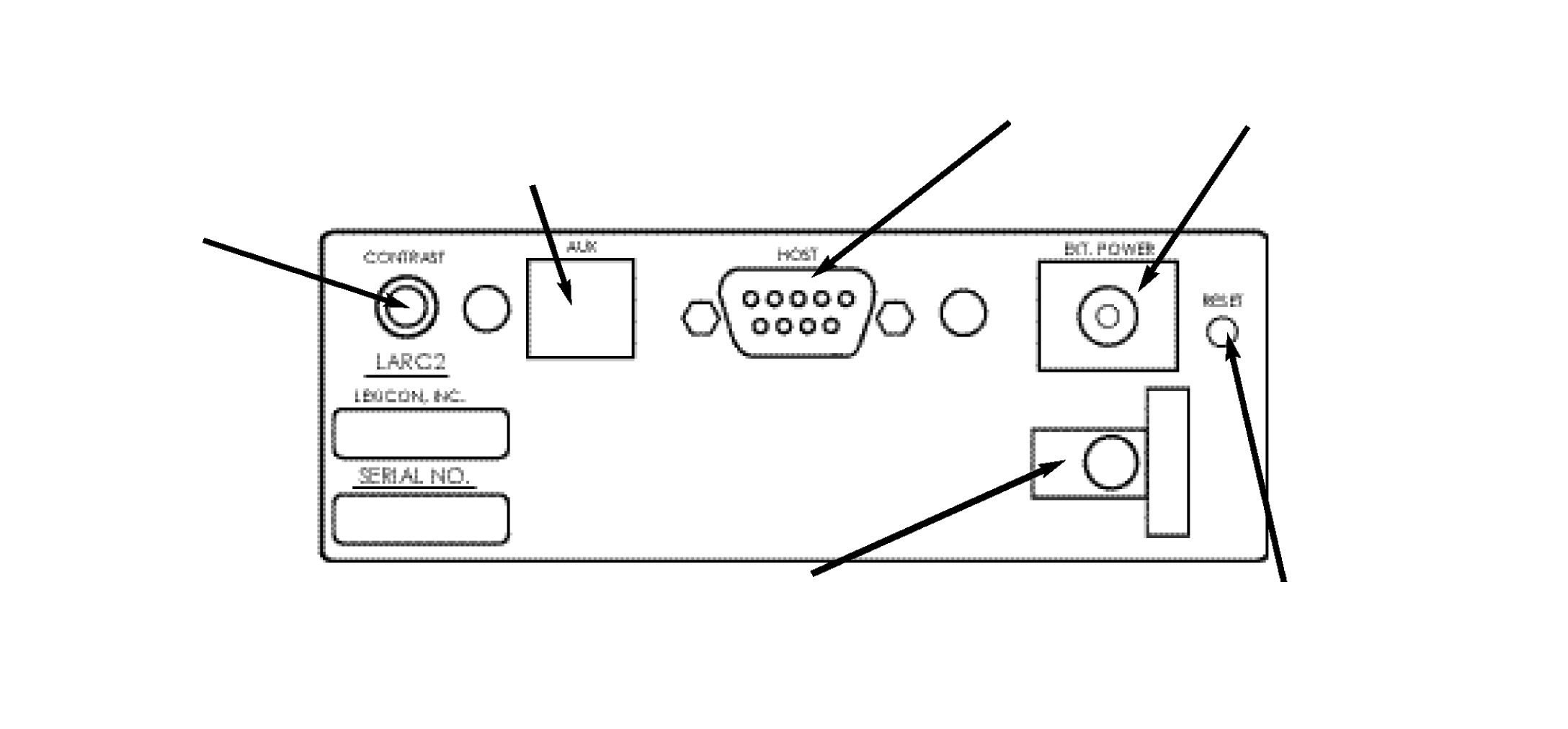

Рис. 2-1. Задняя панель LARC 2
Панель управления larc2
Индикаторы
наличия сигнала,
–6 дБ и перегрузки
Клавиша
включения/
отключения джойстика
Кнопки
увеличения/
уменьшения
Джойстик
Цифровая
клавиатура
Функциональные
кнопки
Навигационные
стрелки
Цветной
ЖК-дисплей
Кнопка
приглушения машины
Кнопки
выбора режимов
Клавиша
точной настройки
Клавиша
Lexicon (сравнение)
Кнопка
полного приглушения
Сенсорные
моторизированные фейдеры

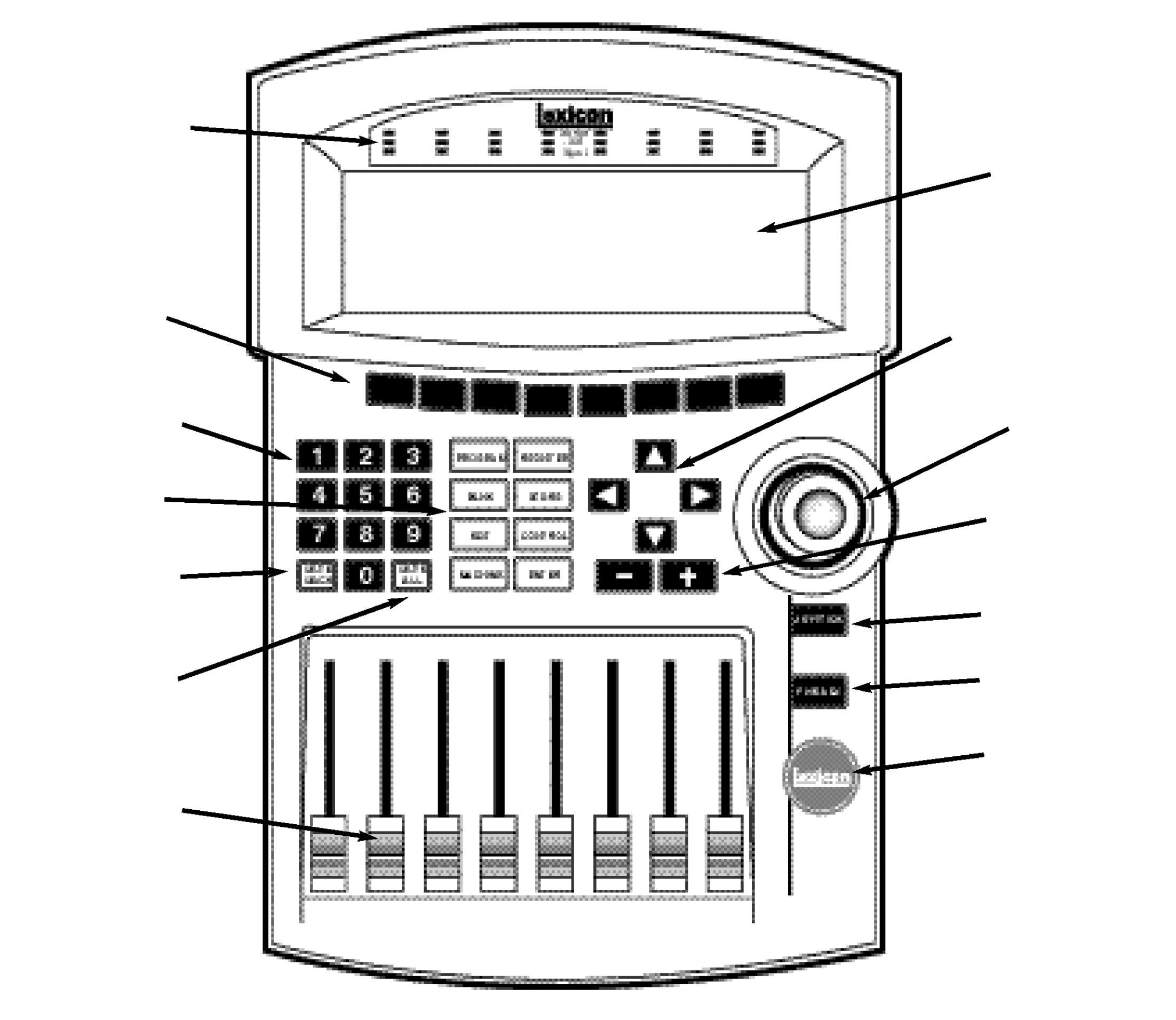

Рис. 2-2. Панель управления LARC 2
Элементы управления larc2
Фейдеры и джойстик контроллера LARC2 используются, в основном, для изменения параметров звука, а остальные кнопки — для выбора операций и параметров. Все элементы управления обеспечивают удобство и высокую скорость работы с системой.
Кнопки выбора режимов (PROGRAM, REGISTER, BANK, STORE, EDIT, CONTROL и MACHINE) предоставляют прямой доступ к наиболее часто используемым операциям. Функции этих кнопок вытекают из их названия. Ниже вы найдете подробное описание всех функций. При нажатии функциональная кнопка загорается красным цветом.
Кнопка ENTER завершает операции.
Цифровая клавиатура позволяет быстро выбрать нужный параметр из перечисленных на дисплее.
Навигационные стрелки позволяют переходить вверх, вниз и в стороны по меню.
Кнопки увеличения/уменьшения (+/–) используются для выбора нужного пункта из списка или точной настройки параметров.
Функциональные кнопки — контекстно-зависимые, поэтому их названия меняются и отображаются внизу ЖК-дисплея непосредственно над каждой кнопкой.
