Назначение новых параметров фейдерам или джойстику
Кроме режима редактирования параметры назначаются фейдерам и джойстику при вызове виртуальной страницы. V-страница представляет собой группу связанных параметров, упрощающую их настройку. Вы можете сгруппировать параметры так, как сочтете нужным. Существует два способа назначения новых параметров элементам управления LARC2: с V-страницы или кнопкой Edit.
V-страница и переназначение параметров
Нажмите клавишу EDIT на панели управления LARC2.
Нажмите функциональную кнопку V-Page. Откроется окно с параметрами, назначенными фейдерам и горизонтальной и вертикальной осям джойстика (рис. 4-38).

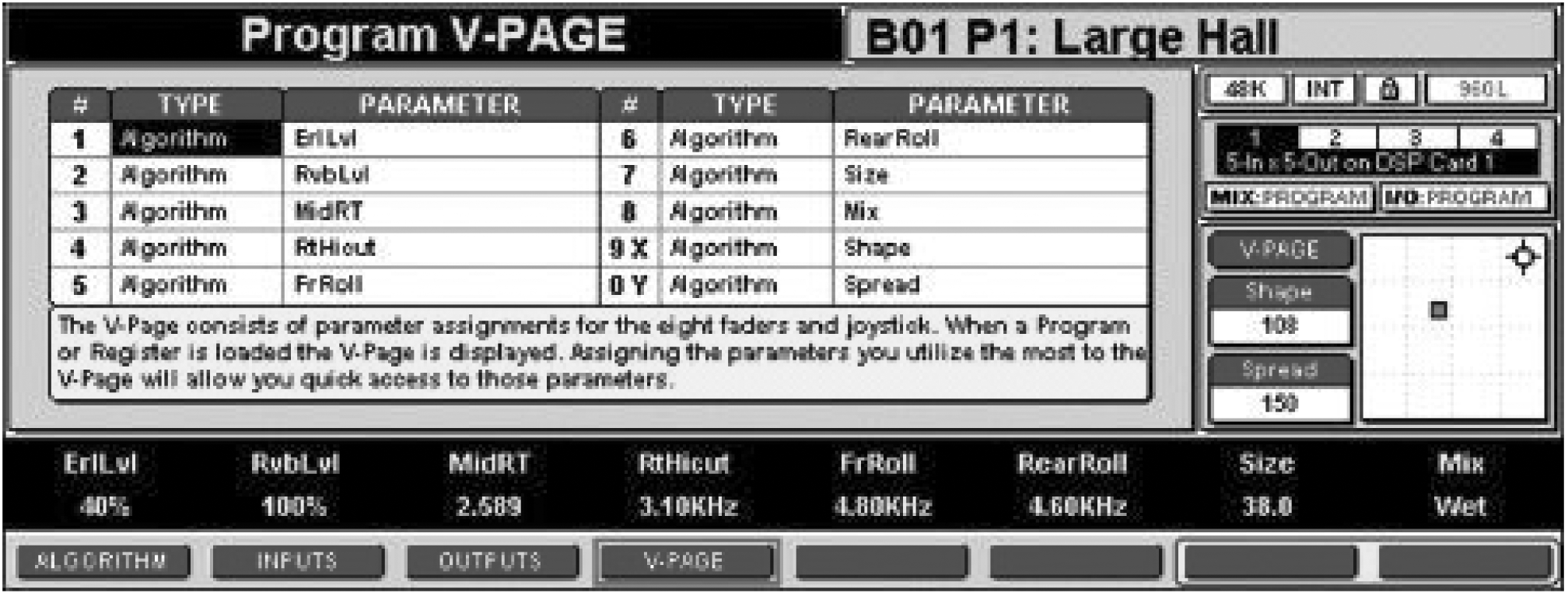

Рис. 4-38. Редактирование V-страницы
Навигационными стрелками выберите поле Type или Parameter (нужный фейдер или ось джойстика можно ввести с цифровой клавиатуры, но перемещение по полям Type и Parameter осуществляется только навигационными стрелками).
Чтобы выбрать нужный тип или параметр, нажмите клавиши +/– или коснитесь соответствующего фейдера. Доступные типы: None, Algorithm, Input и Output. Некоторые алгоритмы имеют более 50 параметров.
Выбранный параметр будет назначен текущему фейдеру или оси джойстика.
Работа с окном редактирования алгоритмов
Альтернативный метод — использование комбинаций клавиш быстрого вызова, позволяющих быстро выбрать параметр и назначить его фейдерам или джойстику.
Нажмите клавишу EDIT, а затем функциональную кнопку ALGORITHM. Откроется окно редактирования алгоритмов. Данное окно содержит все параметры текущего алгоритма. Оно может включать до десяти страниц, на каждой из которых представлено до восьми параметров. Полоса прокрутки справа от списка параметров свидетельствует о наличии дополнительных страниц, перейти к которым можно навигационными стрелками. Если вы знаете страницу, где расположен нужный вам параметр, введите ее номер с цифровой клавиатуры.
Выберите нужный параметр.
Нажмите функциональную кнопку OPTIONS. Названия функциональных кнопок изменятся на SELECT (предназначена для выбора алгоритма), V-PAGE (предназначена для назначения параметров фейдерам) и J-STICK (предназначена для назначения параметров джойстику), а цвет фона функциональных кнопок станет желтым (рис. 4-39).

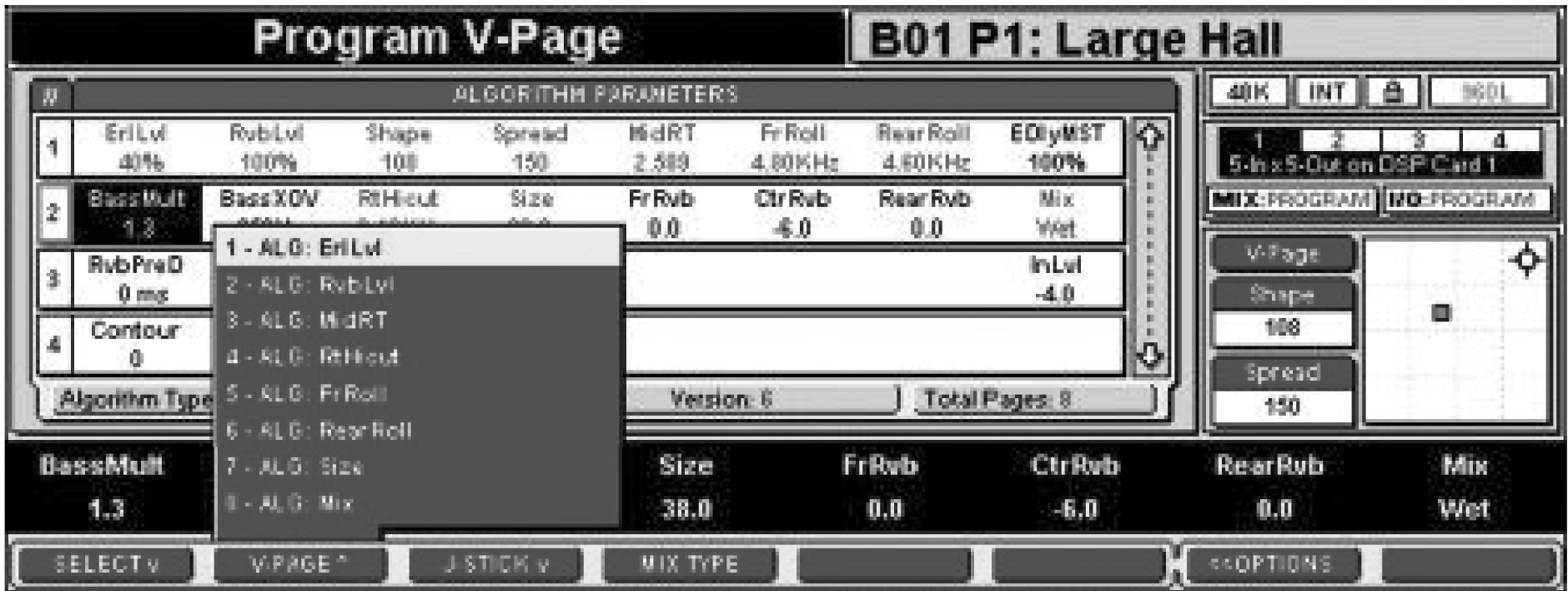

Рис. 4-39. Окно редактирования V-страницы: программирование фейдеров
Примечание В режиме редактирования на электронном табло отображаются параметры не V-страницы, а текущей страницы в списке Main Operating Display.
Синим цветом в списке Main Operating Display отображаются параметры, назначенные V-странице, черным — все остальные.
Окно редактирования (алгоритмов, входов, выходов)
Для просмотра нумерованного списка параметров, назначенных фейдерам, нажмите функциональную кнопку V-PAGE (рис. 4-39). Для назначения нового параметра фейдеру нажмите нужный номер на цифровой клавиатуре или коснитесь соответствующего фейдера.
Примечание Перед этим параметр необходимо выбрать в списке Main Operating Display.
Для просмотра нумерованного списка параметров, назначенных осям джойстика, нажмите функциональную кнопку J-STICK (рис. 4-40). Для назначения выбранного параметра оси джойстика нажмите нужный номер на цифровой клавиатуре.

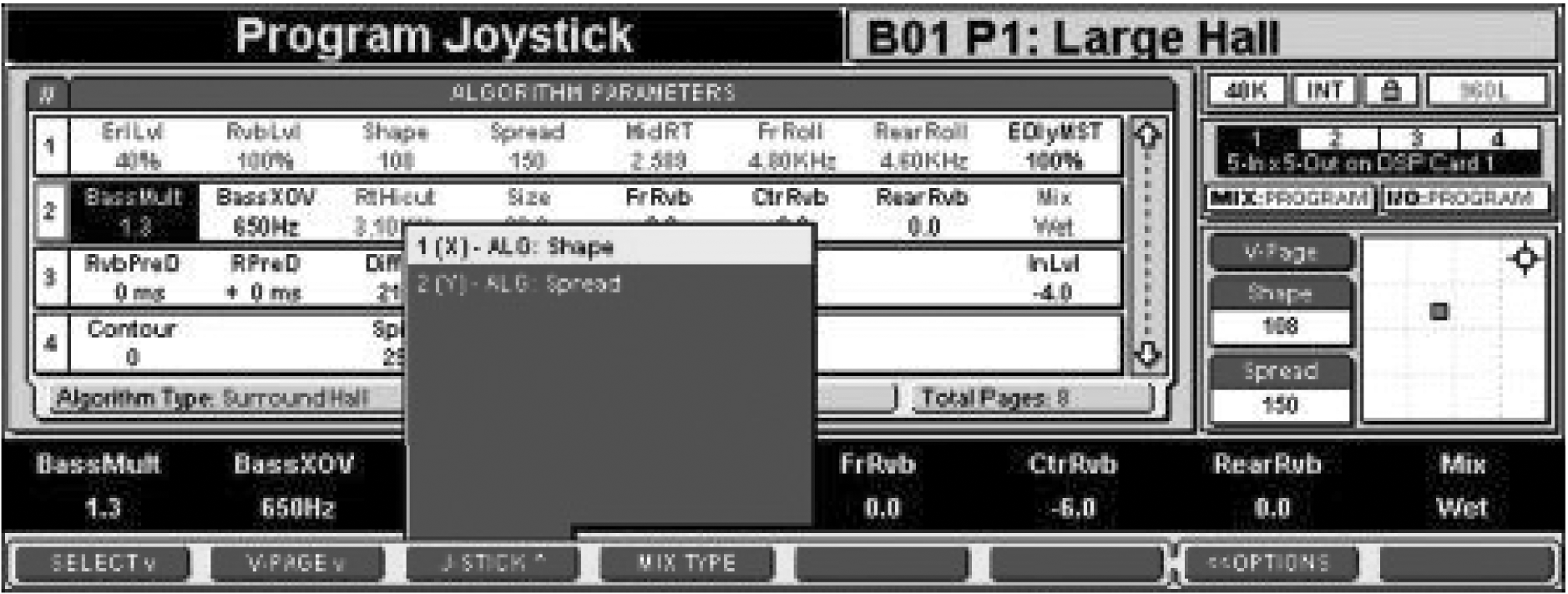

Рис. 4-40. Окно редактирования V-страницы: программирование джойстика
Примечание Перед этим параметр необходимо выбрать в списке Main Operating Display.
Для просмотра нумерованного списка алгоритмов, доступных в данной конфигурации нажмите функциональную кнопку SELECT (рис. 4-41). Если вы выберите алгоритм (нажав соответствующий номер на цифровой клавиатуре), будет загружена стандартная программа данного алгоритма.
Примечание Если вы не сохраните изменения параметров или V-страницы, то при загрузке стандартной программы они будут утеряны.

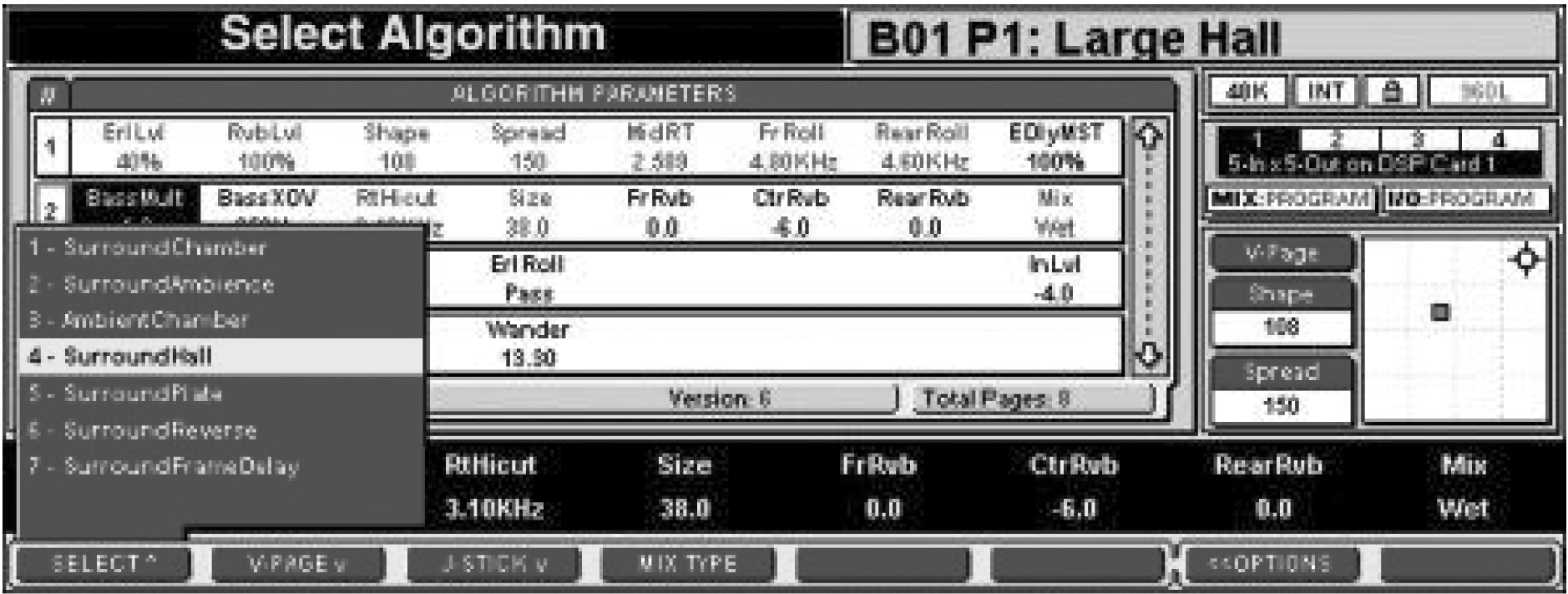

Рис. 4-41. Окно выбора алгоритма
