Панорамирование выходов
Для редактирования выходов нажмите клавишу EDIT, а затем функциональную кнопку OUTPUTS. Откроется окно, изображенное на рис. 4-36. В правом верхнем углу окна в поле System Status Display отображаются сведения о том, что система состоит из двух машин и в данный момент редактируются параметры первой машины. В окне Main Operating Display изображено пять выходов текущей машины и показано позиционирование каждого выходного сигнала в звуковом поле.
На рис. 4-36 редактируется выход Left. Выбран канал 1, о чем свидетельствует синий цвет заголовка. Позиция панорамированного сигнала отображается на схеме расположения джойстика. Клавиша JOYSTICK выключена, поэтому параметр не захвачен.

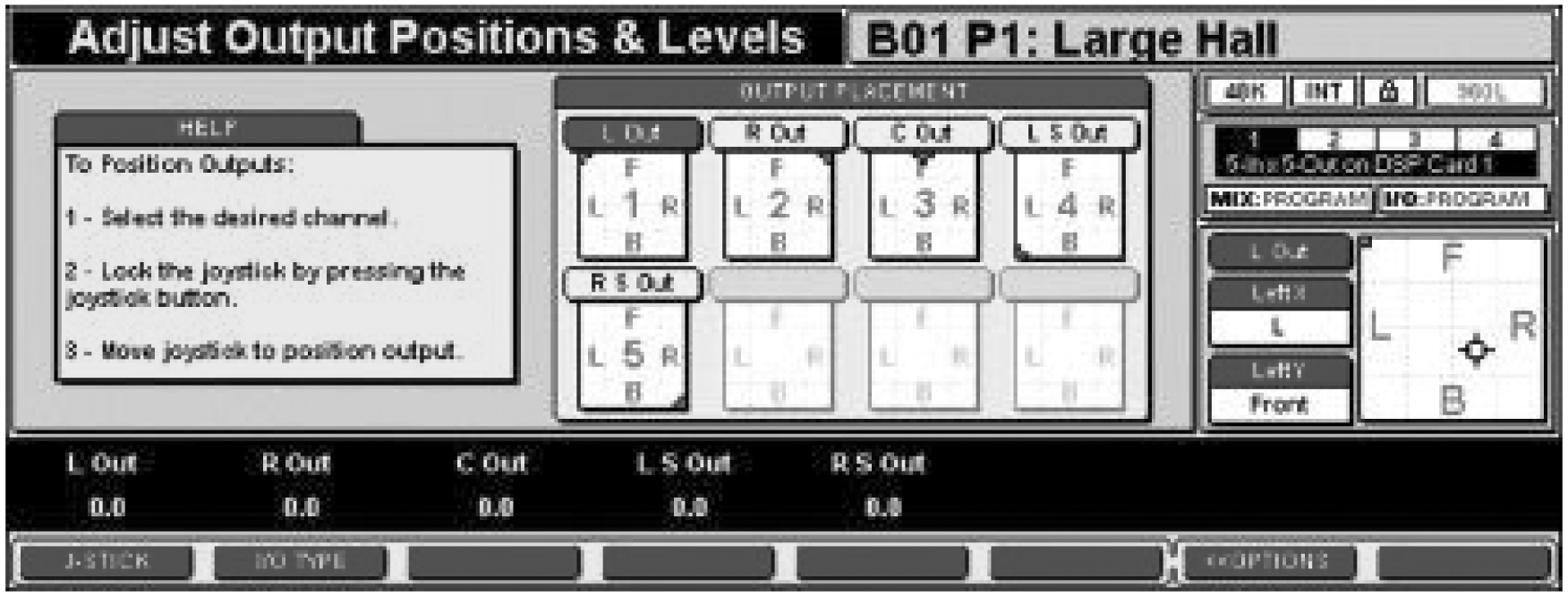

Рис. 4-36. Окно редактирования уровней и панорамирования выходов (клавиша JOYSTICK выключена)
Примечание При панорамировании выхода продолжайте двигать джойстик! Из-за перманентного панорамирования выхода между каналами может потеряться пространственный эффект. (Из-за эффекта Хааса такие сигналы приписываются громкоговорителю, сигнал от которого первым достигает слушателя.) Панорамирование и позиционирование входных сигналов может осуществляться как угодно, но нельзя панорамировать выходные сигналы, если вы не сдвигаете их или не назначаете одному громкоговорителю.
Правила панорамирование сурраунд-звука в системе 960l
960L не генерирует фантомный центр в 5-канальных сурраунд-режимах, поэтому сигнал не появится на правом и левом выходных каналах, независимо от того в какую позицию вы переместите джойстик. Другими словами, панорамирование через передние громкоговорители может проходить между левым и центральным каналами или между правым и центральным. Например выходной сигнал панорамированный в позицию 1 (рис. 4-37) будет слышаться в левом и центральном передних каналах и левом и правом задних каналах, но не в правом переднем канале.
960L поддерживает истинное панорамирование постоянной мощности. При панорамировании звука из одного канала в другой, выходная мощность канала не изменится.

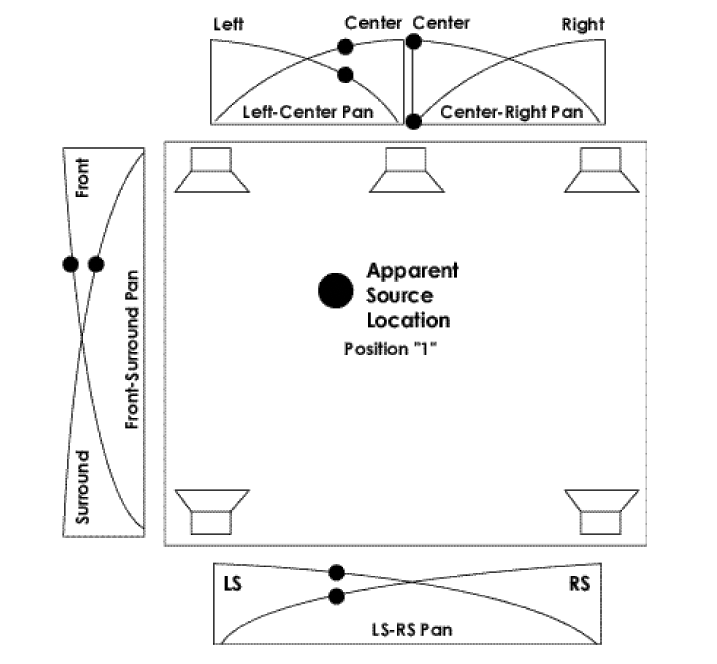

Рис. 4-37а. Правила панорамирования для пяти каналов

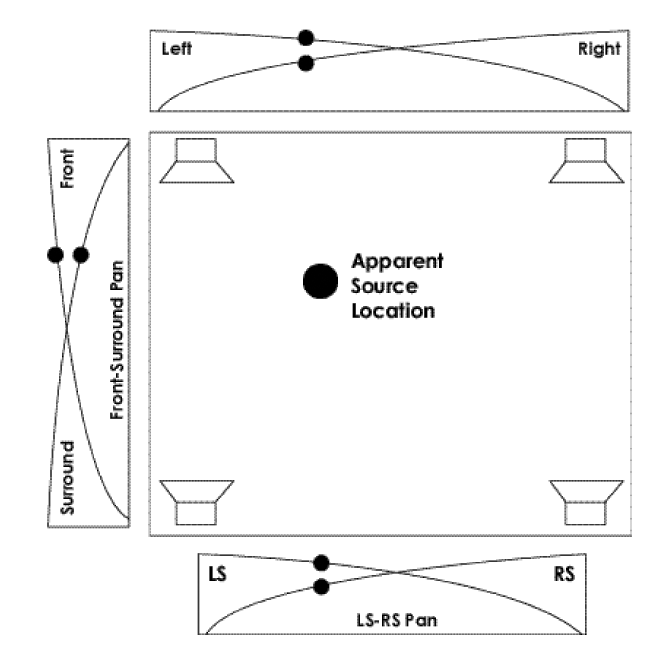

Рис. 4-37б. Правила панорамирования для четырех каналов
Настройка уровней
Перемещение любого фейдера в режиме редактирования входов и выходов вызовет изменение значения, связанного с ним параметра. Максимальный уровень сигнала составляет 0.0 dBFS (естественный уровень цифрового сигнала). Вы можете одновременно изменить положение нескольких фейдеров, сгруппировав каналы.
Если уровень входа — 0dB, аналоговый вход +4dBu будет производить сигнал –20 dBFS. Это дает 20 дБ «запаса» динамического диапазона. Оптимальное отношение сигнал/шум достигается, когда уровни входов установлены как можно ближе к естественному уровню цифрового сигнала.
Предупреждение перегрузки
Если горят все 8 верхних индикаторов на панели управления LARC2 (свидетельствующие о переполнении буфера), происходит внутренняя перегрузка DSP-платы. Обычно перегрузка связана с определенной комбинацией параметров. Иногда проблему можно решить снижением уровней входов.
Если ваши изменения вызвали перегрузку, нажмите клавишу MUTE MACHINE на цифровой клавиатуре, чтобы приглушить выходы текущей DSP-платы, и попытайтесь найти источник проблемы.
Если вы не знаете, какая машина вызвала перегрузку, нажмите клавишу MUTE ALL.
