Гидроемкость саоз yt11-14b01

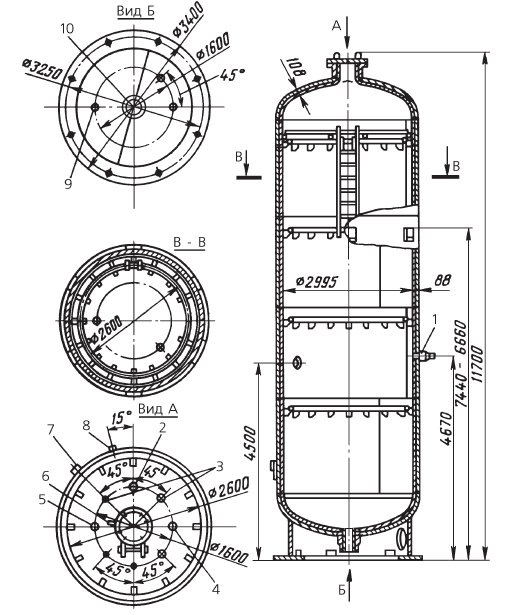

Гидроемкость САОЗ представляет собой вертикальный цилиндрический сосуд с эллиптическими днищами, установленный на цилиндрической опоре и заполненный борированной водой под давлением, создаваемым азотной подушкой. Обечайки и днища сосуда имеют продольные сварные швы, соединение обечаек и днищ выполнено при помощи горизонтальных сварных швов.
Корпус гидроемкости САОЗ (обечайки и днища) выполнены из стали марки 22К-Ш. Внутренняя поверхность гидроемкости имеет плакирующий антикоррозионный слой, толщина которого не менее 7мм. Для штуцеров, уравнительных сосудов применена хромоникелевая сталь аустенитного класса типа 08Х18Н10Т.
Для осмотра и контроля внутренней поверхности имеется люк Ду450. Крышка люка, также имеющая плакирующую наплавку с внутренней стороны, с патрубком крышки уплотняется при помощи двух никелевых прокладок из никеля типа НП-2 (в другом варианте внутренняя - никелевая, внешняя - асбестографитовая) и 16-ти шпилек.
В гидроемкостях энергоблоков ВВЭР-1000 с реакторами В-320 предусмотрены стационарные площадки для внутреннего осмотра емкостей.
При расчете прочности гидроемкостей САОЗ были рассмотрены наиболее напряженные узлы - смотровой люк, патрубок емкости и узел приварки опорной обечайки. Учитывая, что температурные воздействия на емкость САОЗ незначительны (так максимальное изменение температуры на внутренней поверхности емкости при срабатывании системы САОЗ не превышает величины 5-10 0С), то эти воздействия не рассматривались. Как следует из расчета, прочность элементов емкостей САОЗ обеспечена.
В соответствии со схемой включения гидроемкостей на корпусах гидроемкостей предусмотрены штуцера и патрубки для контроля плотности люка Ду450, контроля давления, контроля уровня, подвода и отвода газа, подключения предохранительных клапанов (штуцер Ду70), заполнения и подпитки (штуцер Ду50), отбора проб, замера концентрации борного раствора (патрубок Ду120), выхода воды из емкости (патрубок Ду300).
Опора емкости САОЗ представляет собой цилиндрическую обечайку с опорным фланцем. В опоре имеются два отверстия для вывода трубопровода связи ГЕ САОЗ - реактор и осмотра нижней части корпуса. Материал опоры - углеродистая сталь.
Конструкция гидроемкости САОЗ энергоблоков с реактором В-320 и способ ее закрепления обеспечивают нормальное функционирование при одновременном воздействии нагрузок, вызванных максимальным расчетным землетрясением 9 баллов по шкале MSK-64 и нагрузок, вызванных разрывом трубопровода Ду300 (подсоединение к реактору) по полному сечению. Конструктивно это выполнено путем установки упорного узла и закладных деталей под опору гидроемкости.
Упорный узел состоит из кольца, устанавливаемого на корпус емкости САОЗ, двенадцати клиньев, закладного кольца и двенадцати кронштейнов. Закладная деталь под опору представляет собой оребрённую кольцевую плиту с приваренными к ней анкерными стержнями.
Технические характеристики ГЕ САОЗ YTQ11,12,13,13B01 |
|
Наименование |
Величина |
Объём гидроёмкости, м3 |
60,1 |
Объём воды в гидроёмкости, м3 |
50 |
Объём газовой среды, м3 |
10 |
Ном. давление, кгс/см2 |
60 |
Рабочее расчётное давление, кгс/см2 |
65 |
Рабочая температура металла стенки, 0С |
20-60 |
Расчётная температура металла стенки, 0С |
90 |
Толщина стенок днищ, мм |
84 |
Толщина стенок обечаек, мм |
79 |
Внутренний диаметр корпуса, мм |
3215 |
Высота корпуса ёмкости, мм |
9865 |
Минимальная температура газа после опоржнения, 0С |
-110 |
Масса ёмкости, кг |
86615 |
