4.4.Разработка конструкции узлов изделия

Конструкцию узлов проектируемых моделей разрабатывают с учетом условий изготовления изделий (серийное, массовое, индивидуальное). Если модели (серия моделей) разрабатывается для конкретного предприятия, то проектируемые методы технологической обработки должны быть согласованы с условиями существующего технологического потока.

Если разрабатываются выставочные модели или модели с принципиально новым конструктивным решением, технология изготовления может отличаться от типовой.

Пояснительная записка этого параграфа КП содержит обоснование выбора методов обработки и оборудования [¹⁴]; а также модульные технологические карты (конструкции узлов) на выбранные методы обработки.

Конструкции узлов должны быть представлены в виде обработки или сборки отдельных сборочных единиц или деталей. На этих схемах, выполненных на формате А4 указывают технические условия выполнения операций (рис. 14).

Чертежи сборочных единиц служат основанием для построения чертежей лекал основных и производных деталей, а также вспомогательных лекал.

4.5.Изготовление образца модели и уточнение конструкции

Если студент представляет в ПЗ процесс проектирования одной МК из своей конкурсной коллекции, разработанная конструкция деталей проверяется и уточняется путем изготовления первичного образца.

		Подпись	Дата	Обработка края борта женской блузы	Лист
Разработал	Иванова Т.А.				1
Проверил	Кузнецова В.С.

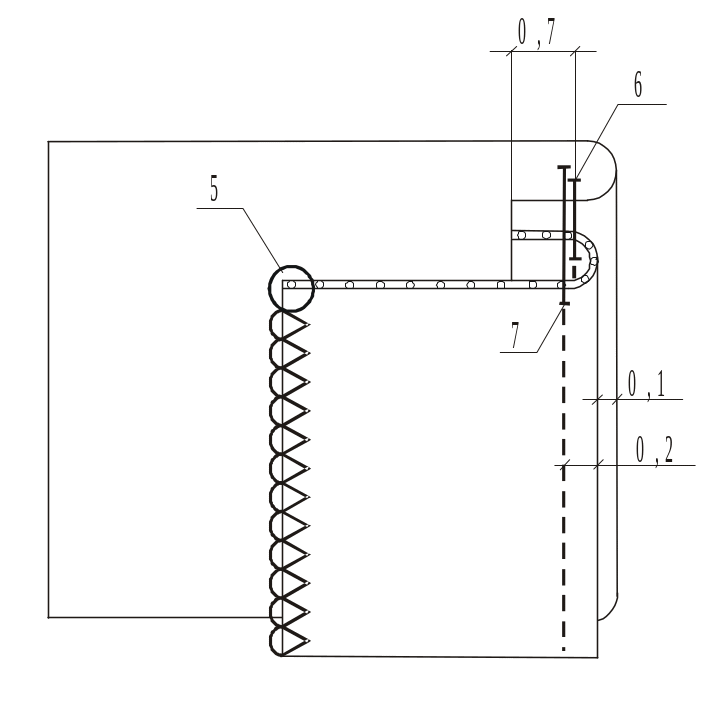

Рисунок 14 – Пример оформления модульной технологической карты

Раскладку лекал на ткани и раскрой производят с учетом технических условий на раскрой, а также припусков (на запасы) к деталям, необходимых для уточнения конструкции первичных лекал. После раскроя на симметричных деталях должны быть отмечены припуски на запасы, а также линия полузаноса и сгиба лацкана, места расположения карманов, вытачек, петель, надсечек и т.д.

Подготовка образца к примеркам и их выполнение производится, согласно методике, изложенной в литературе. При проведении примерок на конкретную фигуру следует обратить особое внимание на осанку фигуры, использование обуви с одной и той же высотой каблука, одного и того же бюстгальтера и т.п.

После проведения примерок вносятся уточнения в чертежи конструкции. Образец изготавливается с использованием методов, применяемых на передовых швейных предприятиях. После изготовления образца проверяется качество его технологической обработки, соответствие рисунку модели и качество посадки на фигуре (или на манекене).

4.6. Нормирование расхода материала на модель

Для оценки технологичности и экономности разработанной модели выполняют 1…2 экспериментальные раскладки лекал для тканей. Схему раскладки лекал (в М 1:5) выполняют на миллиметровой бумаге с указанием ширины, длины и способа выполнения раскладки, карту расхода ткани на образец модели (табл. 16) прилагают к пояснительной записке КП.

Таблица 16 – Карта расхода ткани на образец ________________

наименование изделия

Изделие_______________

Размер________________

Рост__________________

Полнота_______________

Наименование ткани	Вид раскладки	Рамка раскладки, см		Расход ткани, м2
		длина	ширина
1	2	3	4	5
