4.3. Разработка модельной конструкции проектируемого изделия и ее апробация в макете

Модельные особенности проектируют на чертеже БК или ИМК с использованием различных приемов конструктивного моделирования [Error: Reference source not found].

Для обоснования алгоритма и параметров преобразования чертежа БК используют данные, полученные в результате анализа конструкций моделей-аналогов и технического эскиза выбранной основной модели-предложения (рис. 8).

Сопоставление прибавок БК (ИМК) (см. графу 5 (табл. 12)) с желаемыми прибавками модельной конструкции позволит обосновать величины изменения основных параметров БК при моделировании (углубление линии проймы, расширение или заужение по линиям глубины проймы, талии и бедер, изменение параметров проймы и оката рукава и т.п.). Анализ внешней формы модели и расположения линий членения на техническом рисунке позволит определить рациональный способ моделирования вытачек, параметры и алгоритм внутренних преобразований основных деталей при конструктивном моделировании.

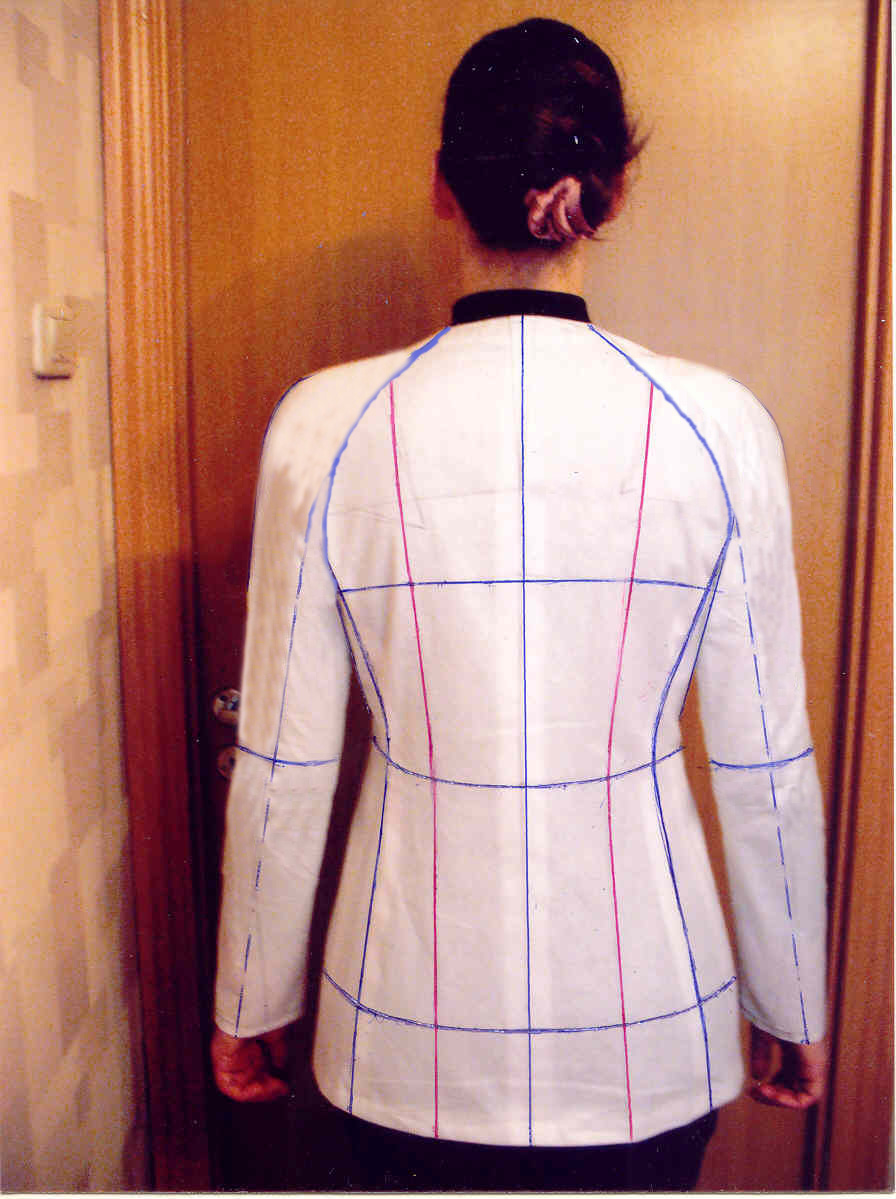

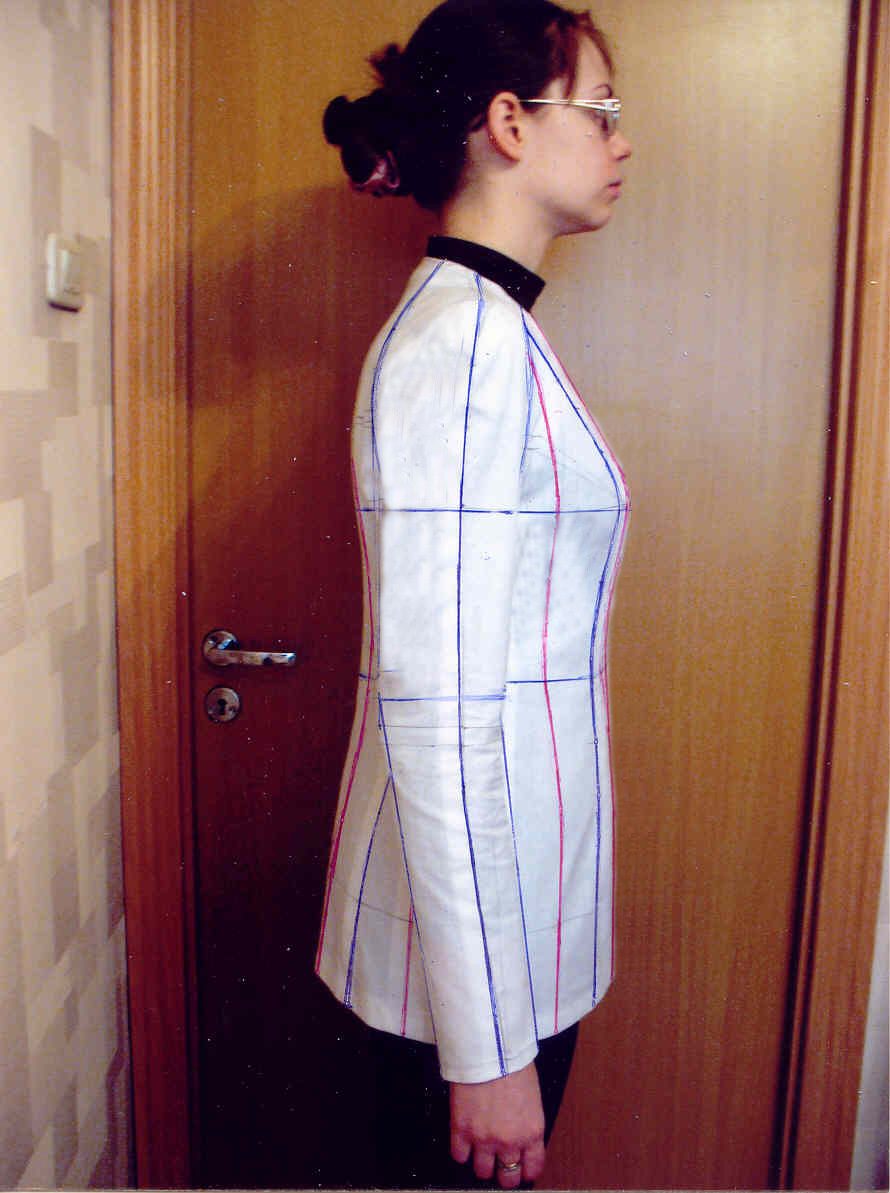

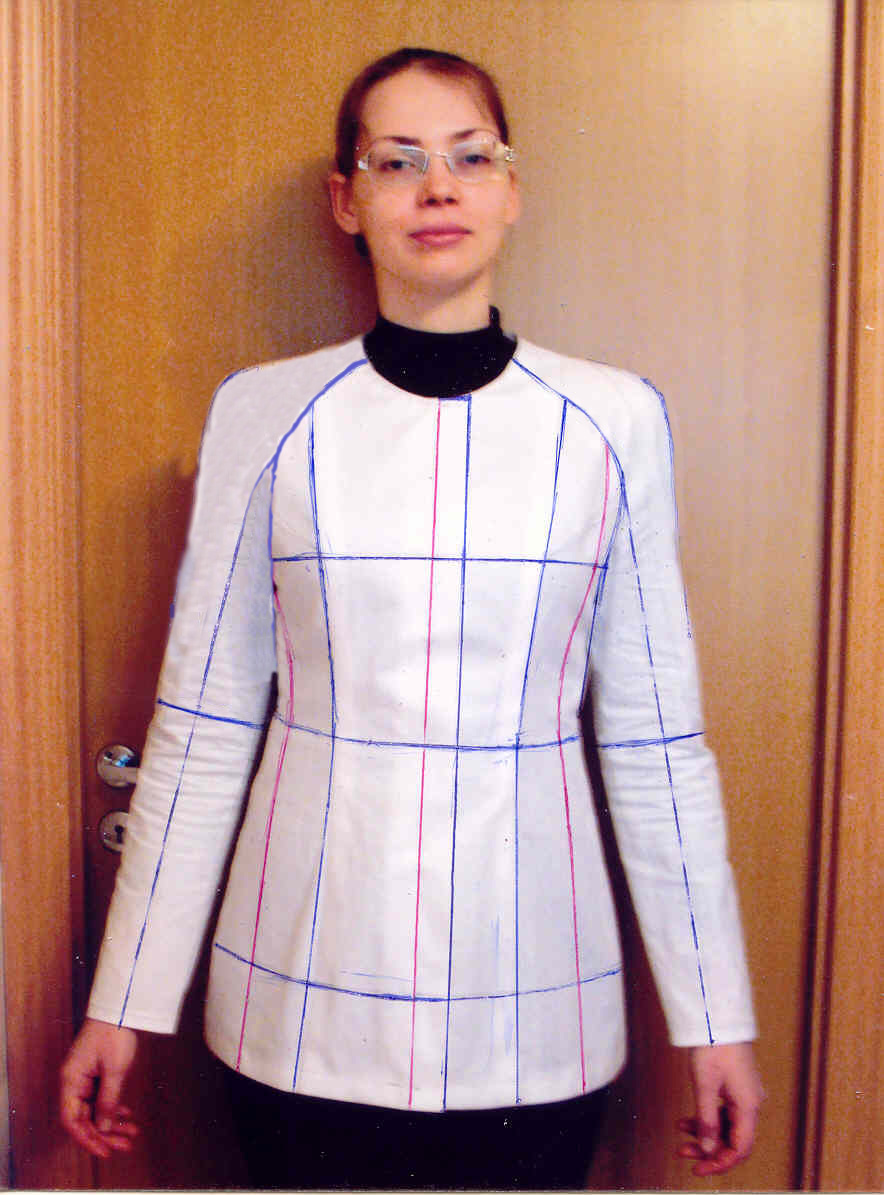

Рисунок 7 – Фотоизображение макета базовой конструкции

Рисунок 8 – Примеры анализа технического эскиза модели – предложения (штриховой линией показаны контуры фигуры, тонкой – БК, толстой - МК)

Чертеж МК изделия студент разрабатывает на тех же 2-х графических листах бумаги, где были представлены уточненные чертежи отдельно становой части и втачного рукава БК (ИМК) изделия в М 1:1 (см. рис. 5.). При этом с учетом разработанного подробного алгоритма преобразования БК в МК (табл. 15) производят конструктивное моделирование сначала становой части БК изделия, потом осуществляется подготовка частей втачного рукава для пристраивания к стану (см. рис. 6), а затем пристраивают части рукава к деталям полочки и спинки изделия, получая МК изделия сложного покроя (рис. 9).

Таблица 15 – Алгоритм и параметры преобразования БК при конструктивном моделировании________________________________

(наименование вида проектируемого изделия)

№ п/п	Наименование приема	Величина параметра, ед.изм.	Примечание
1	Перенос вытачки в пройму	К, см	В заднюю надсечку спинки
2	Расширение спинки	0,5 см	На уровне задней надсечки
3	……

После построения чертежа модельной конструкции необходимо проверить качество чертежа:

• сопряженность и накладываемость срезов;

• соразмерность длин соединяемых срезов (целиком и отдельных участков);

• достаточность количества монтажных контрольных знаков по линиям соединений и величины технологических деформаций по срезам;

• технологичность конструкции;

• направление нитей основы во всех деталях МК изделия.

Рисунок 9 – Чертеж МК изделия покроя реглан классической формы

• соответствие места и формы конструктивно - декоративных элементов модели эскизу (воротника, борта, карманов, застежки, рукавов, манжет и т.п.);

Проектируемые МК могут быть как классической, так и мягкой формы (рис. 10, 11, 12).

Для апробации результатов моделирования изготовляют макет формы проектируемого изделия. Основные детали выкраивают из макетной ткани, наносят на них положение контрольных вертикалей и горизонталей, и декоративных элементов. Для предохранения от растяжения косые срезы дублируют кромкой, величину сутюживания фиксируют вытачками. Детали сметывают. Швы соединения, низ изделия и рукавов заметывают. Нижний воротник наметывают на горловину изделия. Прикрепляют плечевые накладки. Для изделий верхнего ассортимента подготавливают подкладку, утепляющую прокладку.

Примерку макета формы проектируемого изделия проводят, надев предварительно на фигуру макет подкладки, а для зимних изделий и утепляющей прокладки.

Оценку качества макета МК проводят аналогично проверке качества посадки макета базовой конструкции (рис. 13). Но, в отличие от предыдущего этапа, дополнительно оценивают соответствие макета эскизу модели по форме, пропорциям, расположению и форме декоративных элементов, общее впечатление от макета. Результаты оценки и принятые способы устранения дефектов представляют в форме таблицы (см. табл. 14).

Рисунок 10 – Конструктивное моделирование становой части ИМК изделия мягкой формы

Рисунок 11 – Конструктивное моделирование БК втачного рукава для пристраивания к становой части МК изделия мягкой формы

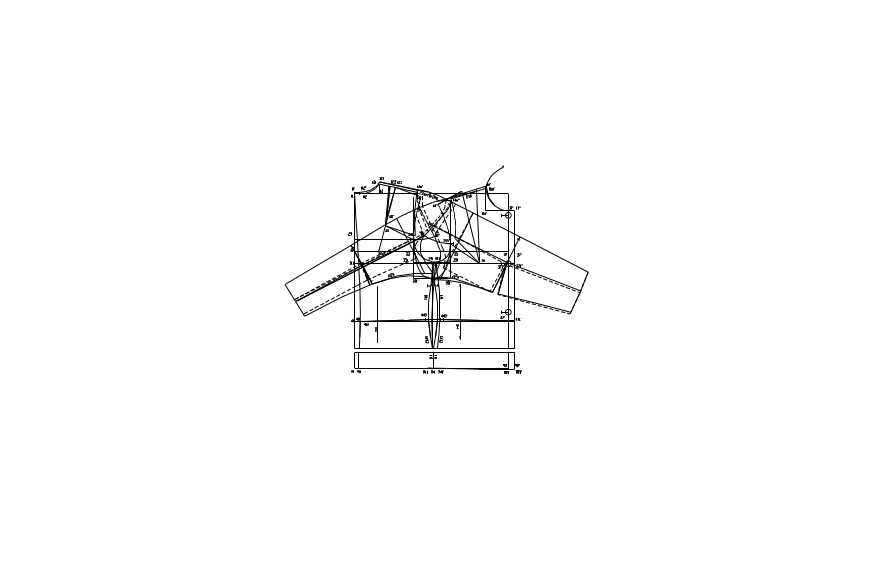

Рисунок 12 – Чертеж МК изделия с цельнокроеными рукавами мягкой формы

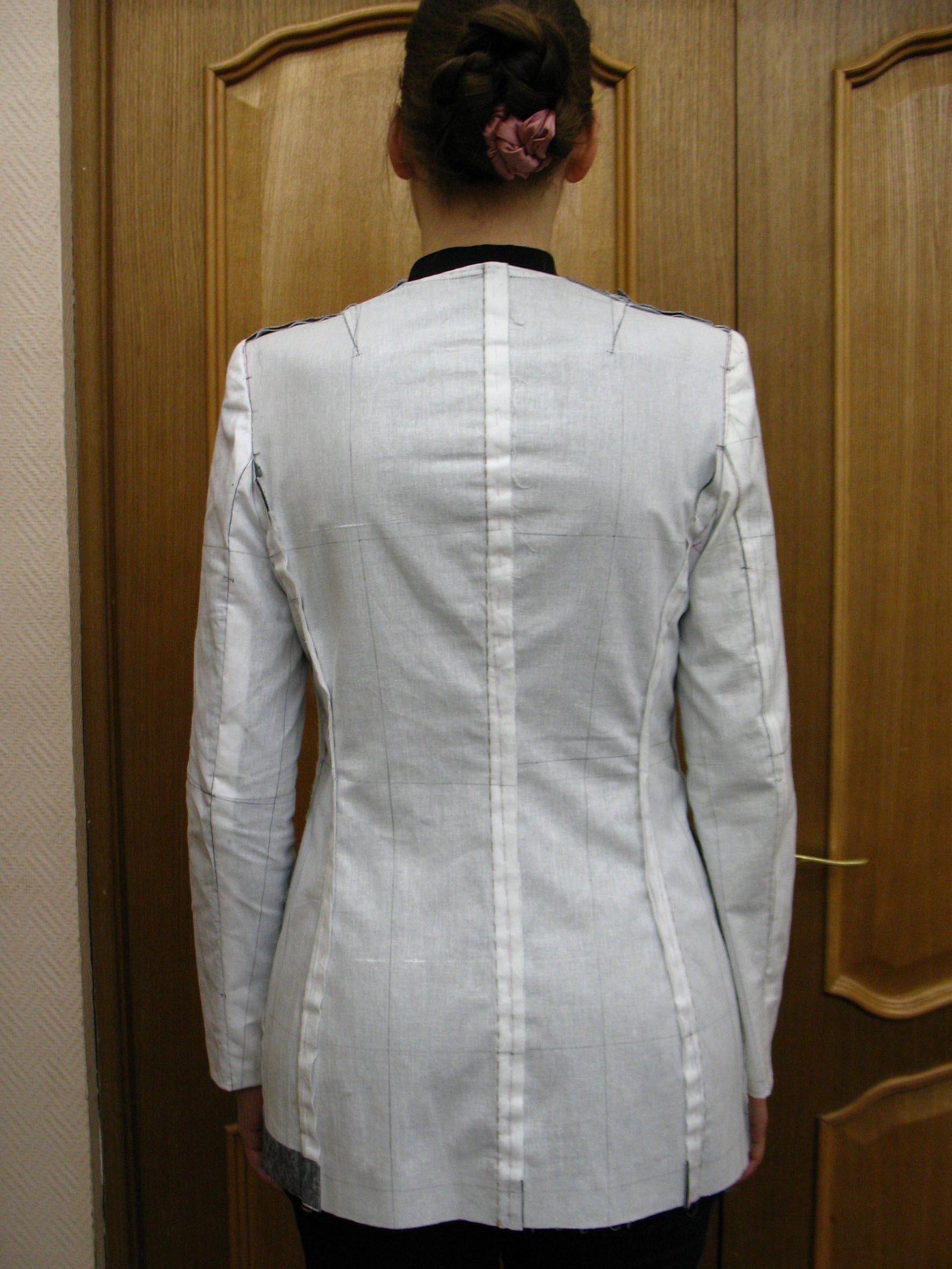

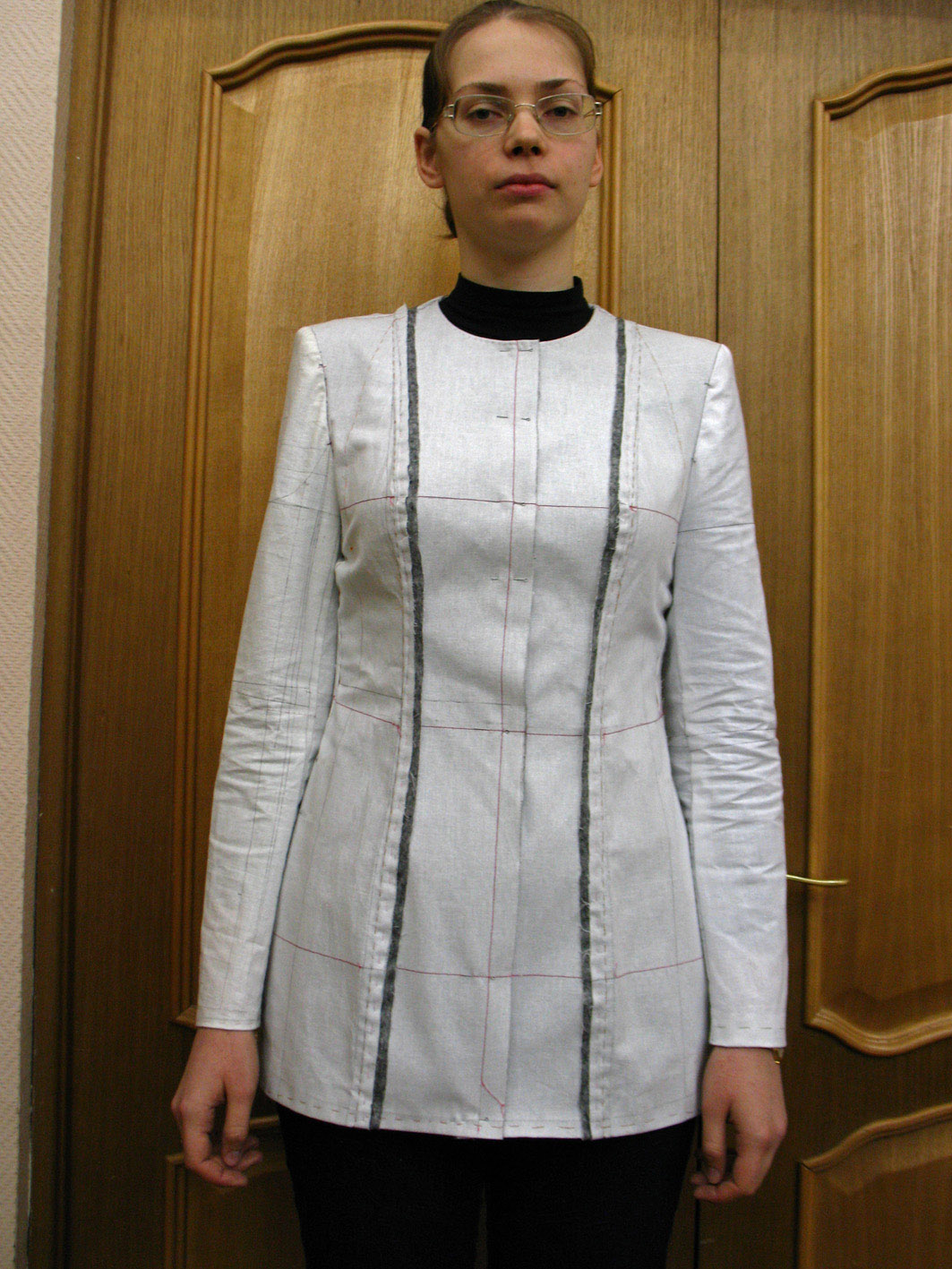

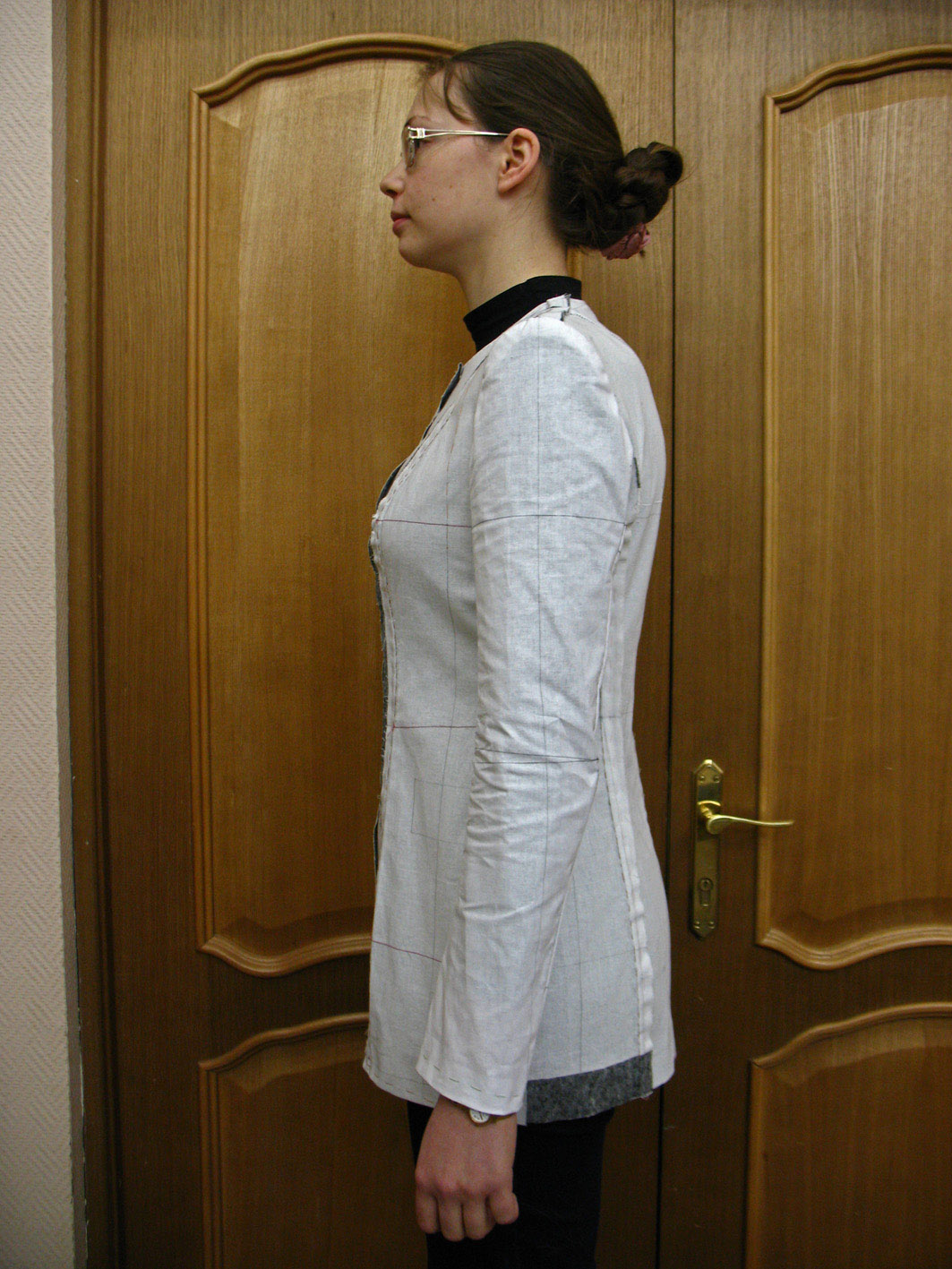

Рисунок 13 Фотография макета модельной конструкции изделия
