3. Во время работы

3.1. Не допускать на рабочее место лиц, не имеющих отношения к работе.

3.2. Не производить сварочные работы вне рабочее время.

3.3. Возбуждая дугу, предупредить находящихся вблизи возгласом «закройся». Руки, обувь, одежда должны быть всегда сухими во избежание электрической травмы.

3.4. Не допускать нахождения проводов в воде. В дождливую погоду разрешается работать только под навесом.

3.5. Не выполнять сварочные работы вблизи легковоспламеняющихся, а так же огнеопасных (масло, керосин и т.п.) материалов. Такие материалы должны находится на расстоянии не менее 15 м от места сварки.

3.6. Если работа проводится в сухом помещении, пол или настил под местом сварки накрыть листом железа или асбеста для предотвращения пожара.

3.7. Провода электросварочных аппаратов при работе должны быть надежно изолированы и защищены от механических повреждений и высоких температур.

3.8. Запрещается подача напряжения к свариваемому изделию через систему последовательных соединений металлических листов, труб и т.д.

3.9. Исправлять электрическую цепь только при выключенном рубильнике.

3.10. Запрещается бросать и оставлять на рабочем месте электрододержатель без наблюдения, когда он под током. Он должен находится на специальной подставке или подвеске.

3.11. Очищать сварочные швы от шлака или окалины нужно только щеткой и надев очки.

3.12. Электросварщику запрещается проводить ремонт сварочных установок.

3.13. Длина гибкого шлангового кабеля между передвижной сварочной установкой и электодержателем не должна превышать 10 м.

3.14. Передвижные сварочные установки на время их перемещения необходимо отсоединять от сети.

4. По окончании работы

4.1. Источник питания отключить от сети, провод с электрододержателем отсоединить от источника питания и убрать в ящик из теплостойкого материала.

4.2. Выключить рубильник сварочного аппарата.

4.3. Убедится, что после работы нигде не осталось тлеющих предметов.

4.4. Собрать провода и защитные приспособления и уложить их на отведенное место.

4.5. Сдать спецодежду мастеру.

4.6. Вымыть лицо и руки.

Последовательность выполнения комплексной работы

1. Изучите основные способы сварки, виды сварочных соединений и швов, сущность процесса и основные способы электродуговой сварки, сварочные материалы (ГОСТ на электроды) по материалам данного пособия.

2. Изучите устройство и обслуживание электросварочного оборудования (источников питания сварочной дуги, принадлежностей и приспособлений) по данной работе.

3. Прослушайте вводный инструктаж мастера. Проследите за выполнением учебным мастером следующих работ: включение и выключение источников питания сварочной дуги; присоединение сварочных проводов, зажим электрода в электрододержателе, пользование щитком и маской электросварщика, зажигание сварочной дуги и поддержание ее стабильного горения, регулирование силы сварочного тока, наплавку валиков на стальных пластинах с различными способами перемещения электрода.

4. Выполните упражнения по наплавке валиков на стальные пластины в нижнем положении сварного шва, наплавке смежных и параллельных валиков в том же положении сварного шва.

5. Получите и выполните индивидуальное задание ручной дуговой сварки двух стальных листов равной толщины по технологической карте, приведенной в табл. 12.

Выполните перечисленные далее действия.

5.1. Нарисуйте чертеж сварочного соединения в отчет.

5.2. Выберите тип электрода, источник питания дуги и приспособления.

5.3. С помощью преподавателя составьте последовательность сварки двух листов и запишите ее в виде технологических и вспомогательных переходов.

5.4. Нарисуйте технологическую схему электродуговой сварки.

5.5. Рассчитайте значения элементов режима сварки, используя формулы (14 – 20).

6. Проконтролируйте качество сварного соединения, сдайте готовую продукцию учебному мастеру и прослушайте его итоговый инструктаж.

Таблица 12 - Технологическая карта сварки

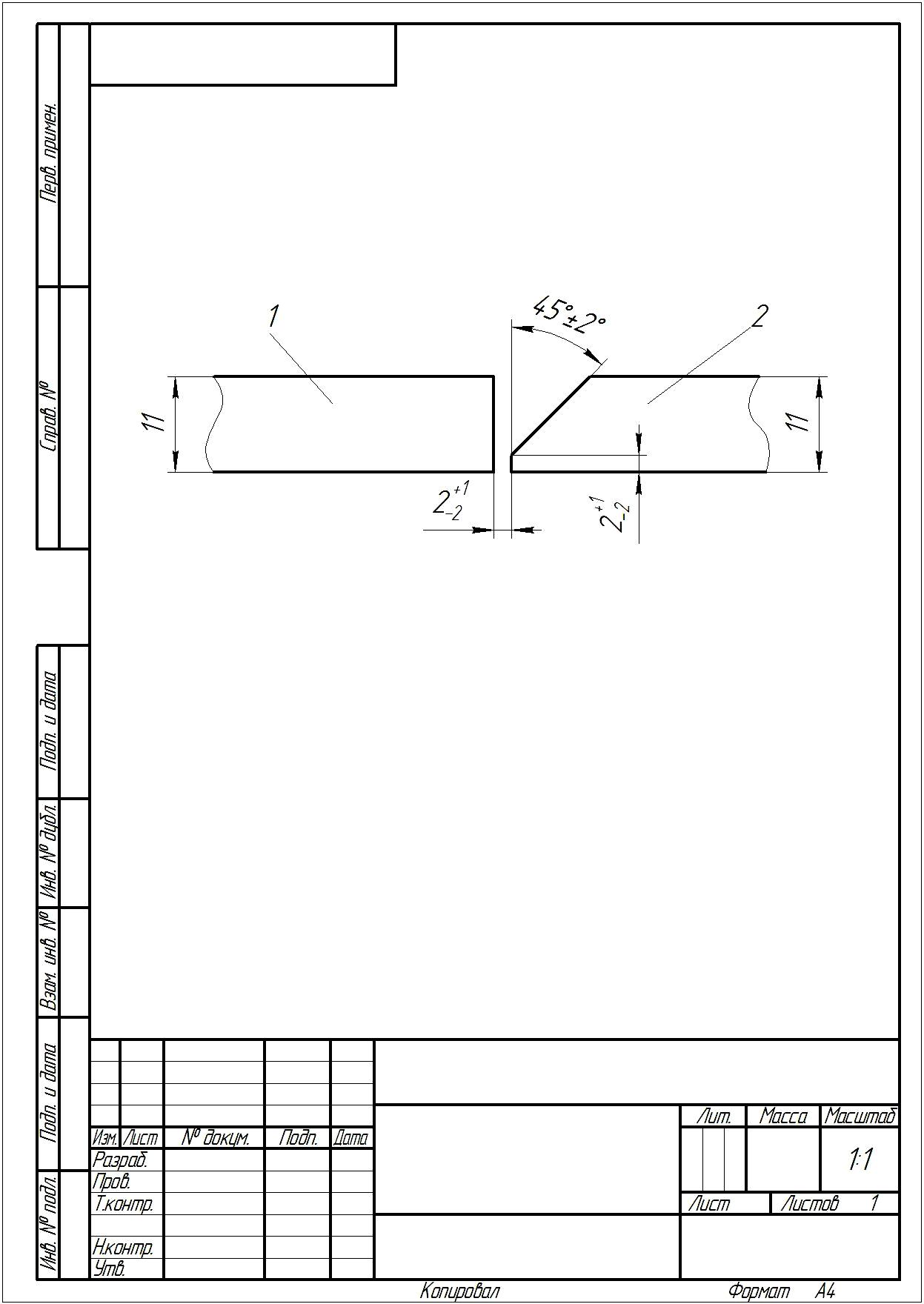

Эскиз соединения Материал: сталь Ст. 3
№ пп	Содержание перехода	Оборудование, приспособление, инструмент	Режим
1	2	3	4
1	Выполнить скос кромки листа 2, согласно чертежа	Ножовка по металлу. Верстак слесарный.
2	Зачистить место сварки до металлического блеска	Верстак слесарный
3	Установить собранные листы 1 и 2 на стол.	Стол для электросварочных работ, шаблон, линейка
4	Сварить согласно эскиза.	Сварочный выпрямитель, щиток сварщика светофильтром, электрододержатель.	Сила сварочного тока IСВ = (190 – 200)А; число проходов - 4;
5	Зачистить металл от брызг и шлака	Стол для электросварочных работ, молоток слесарный, зубило слесарное, щетка металлическая.
6	Проверить визуально качество сварки	Верстак слесарный, лупа.

Содержание отчета

1. Наименование работы.

2. Формулировка и исходные данные индивидуального задания.

Задание: «Описать технологию сварки двух изделий, с указанием перечня и характеристики используемого оборудования и оснастки».

3. Эскиз сварного соединения.

4. Последовательность сварки в виде перечня вспомогательных и технологических переходов записанных в табл. 12.

5. Расчет режима сварки соединения.

6. Перечень применяемого при выполнении сварки технологического оборудования: наименование и характеристика

7. Результаты контроля сварного соединения.
