4. Электрическое сопротивление.

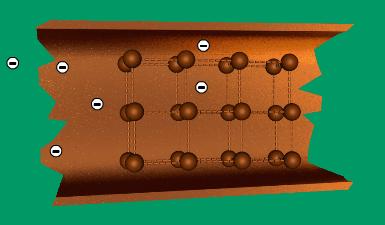

Э
лектроны
в проводниках движутся не свободно, а
испытывают соударения с ионами
кристаллической решетки, что тормозит
их поступательное движение. Это
противодействие проводника направленному
движению зарядов, т.е. электрическому
току, называется сопротивлением
проводника.
Оно обозначается буквой R.
Различные вещества неодинаково проводят электрический ток и поэтому разделяются на проводники, полупроводники и диэлектрики. Сопротивление зависит от размеров проводника, температуры и его материала.
R=ρ·
где: ρ - удельное
сопротивление (Ом·мм²/м);
- длина проводника (м); S
– сечение проводника (мм²)
Упрощенно сопротивление можно представить так: свободные электроны, движущиеся вдоль проводника, сталкиваются с атомами, молекулами и другими электронами самого проводника, при этом скорость движения электронов уменьшается, но под действием электрического поля она вновь увеличивается. И в результате проводник нагревается.
Чем длиннее провод и чем меньше площадь его поперечного сечения, тем больше его сопротивление.
Единицей измерений сопротивления служит ом (Ом), названный в честь немецкого ученого Г. Ома. Применяются также единицы килоом (кОм), равный тысяче ом, и мегаом (МОм), равный миллиону ом. На резисторах ом, килоом и мегаом обозначают соответственно Ω, к Ω и MΩ.
Сопротивлением в 1 Ом обладает медная проволока длиной 1 метр и диаметром 0,15 мм. У медных соединительных проводов сопротивление составляет малые доли ома.
Электронагревательные приборы имеют сопротивление порядка десятков ом, нити различных электроламп обладают сопротивлением от десятков до сотен ом, диэлектрики - сотни и тысячи мегаом. В радиоаппаратуре используются различные резисторы с сопротивлением от нескольких ом до нескольких мегаом.
В радиоэлектронной
аппаратуре для создания того или иного
сопротивления широко применяются
резисторы (устройство, обладающее
сопротивлением и используемое для
ограничения тока в электрической цепи
или в приемнике электроэнергии). Они
представляют собой важные элементы
электрических цепей.
Резисторы бывают с постоянным и с переменным (регулируемым) сопротивлением.

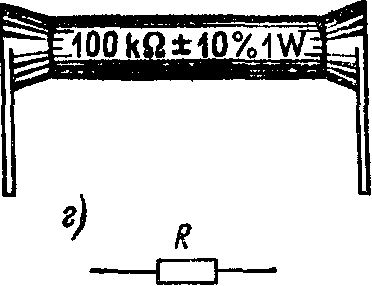

Внешний вид некоторых резисторов и их изображение на схемах
Если необходимо создать большое сопротивление, то используют провода из специальных сплавов, имеющих высокое сопротивление. К ним относятся никелин, константан, манганин, нихром др. Эти сплавы иногда называют реостатными, так как провода из них применяются для изготовления реостатов (резисторов, служащих для регулировки тока в цепи).
Сопротивление проводника зависит от материала, из которого изготовлен проводник, его размеров и геометрической формы, а также от температуры.
Следовательно резисторы обладающие одним и тем же сопротивлением можно изготовить из разных материалов и отличаться они будут размерами.
Для характеристики материала из которого изготовлен проводник, существует величина называемая удельным сопротивлением -ρ
За удельное сопротивление материала принята величина сопротивления провода изготовленного из данного материала длиной 1 метр и сечением 1мм².
Удельные сопротивления материалов определены опытным путём и содержатся в справочной литературе. Некоторые из них приведены в таблице № 1
Таблица № 1
МАТЕРИАЛ |
Удельное сопротивление ρ (Ом · м) ·10 |
Температурный коэффициент сопротивления, α (1/град) |
Серебро |
1,6 |
0,0035 |
Медь |
1,7-1,8 |
0,0041 |
Алюминий |
2,95 |
0,0040 |
Сталь |
12,5-14,6 |
0,0057 |
Железо |
9-11 |
0,0060 |
Свинец |
22,1 |
0,0039 |
Вольфрам |
5,3 |
0,0048 |
Константан |
44-50 |
0,00005 |
Нихром |
100-110 |
0,0001 |
Мы видим, что наименьшим удельным сопротивлением обладают серебро, медь и алюминий. Поэтому для изготовления электрических проводов используют медь и алюминий (серебро из-за его высокой стоимости используется только для тонкослойного покрытия проводов в высокочастотной электронике). Для изготовления нагревательных приборов используются сплавы с высоким удельным сопротивлением, например нихром.
В некоторых случаях пользуются величиной, обратной сопротивлению. Она называется проводимостью и обозначается буквой G или g. Таким образом, можно написать:
g
=
П
роводимость
и сопротивление обратно пропорциональны
друг другу. Чем больше сопротивление,
тем меньше проводимость, и наоборот.
Единица проводимости называется сименс
(См)
Для измерения сопротивления применяют приборы называемые омметрами Ω , килоомметрами к Ω
и мегоомметрами MΩ
Основным препятствием дрейфу электронов в проводнике являются колеблющиеся ионы. Поскольку амплитуда колебаний ионов зависит от температуры, то и сопротивление проводников также должно зависеть от температуры.
В расчётах по технике безопасности сопротивление тела человека принимается равным 1000 (Ом), хотя в нормальных условиях оно в десятки раз больше. Сопротивление заземляющего контура должно быть не более 4 (Ом), а сопротивление изоляции проводов не меньше 5 Мом (5 000000 Ом)
