2. Электрическое напряжение.
Основной величиной, характеризующей электрические явления, служит также электрическое напряжение, или просто напряжение, обозначаемое буквой U.
Для того чтобы в проводнике возник электрический ток, необходимо иметь на концах этого проводника различныe электрические потенциалы. Напряжение характеризует именно эту разность потенциалов на концах проводника.
U=φ1 - φ2
Где: φ1 - потенциал (·) 1; φ2 - потенциал (·) 2
Можно сказать, что напряжение является причиной возникновения электрического тока. Ток будет протекать в проводнике тогда, когда между концами проводника есть напряжение.
Подобно этому, газ или жидкость передвигается всегда из места с более высоким давлением в место с более низким давлением, т. е. в том случае, если имеется разница давлений.
Для измерения напряжения служит единица вольт (В). Кроме того, применяются: милливольт (мВ), т.е. тысячной доля вольта и микровольт (мкВ), или миллионная доля вольта, а также киловольт (кВ), равный 1000В, и мегавольт (МВ), равный 106 В.
В осветительной электросети напряжение составляет 220 В, в силовой сети –380В, а в линиях высокого напряжения оно достигает сотен киловольт. В антенне радиоприемника под действием радиоволн какой-либо далекой радиостанции создается напряжение, измеряемое несколькими микровольтами или долями микровольта.
Измерение напряжения . Вольтметр.
Н
апряжение
измеряют с помощью приборов, называемых

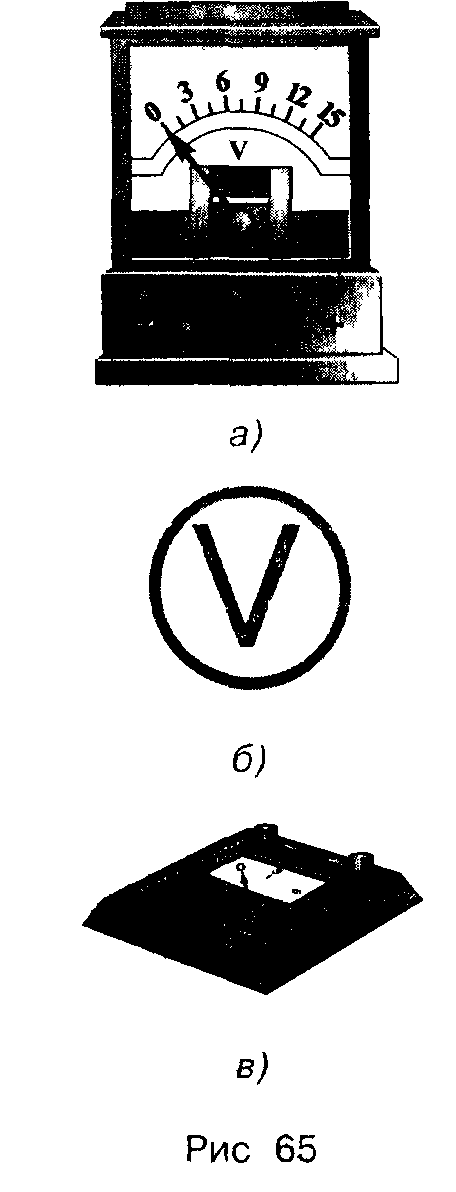

вольтметрами Условное обозначение:
вольтметр –
к
иловольтметр
–
м
еговольтметр
–
милливольтметр -

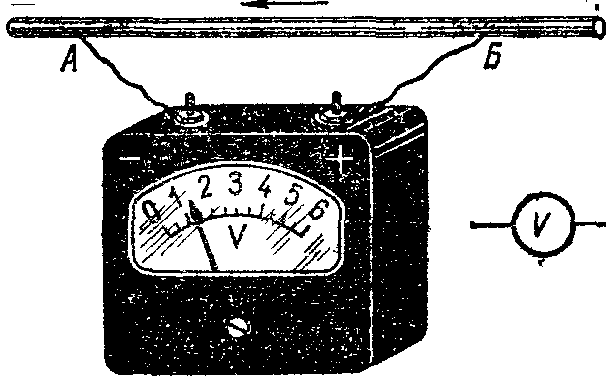

Многие вольтметры по внешнему виду очень похожи на амперметры. Для отличия вольтметра от других электроизмерительных приборов на его шкале ставят букву V.
Как и у амперметра, у одного зажима вольтметра ставят знак «+». Этот зажим необходимо обязательно соединять с проводом, идущим от положительного полюса источника тока. Иначе стрелка прибора будет отклоняться в обратную сторону.

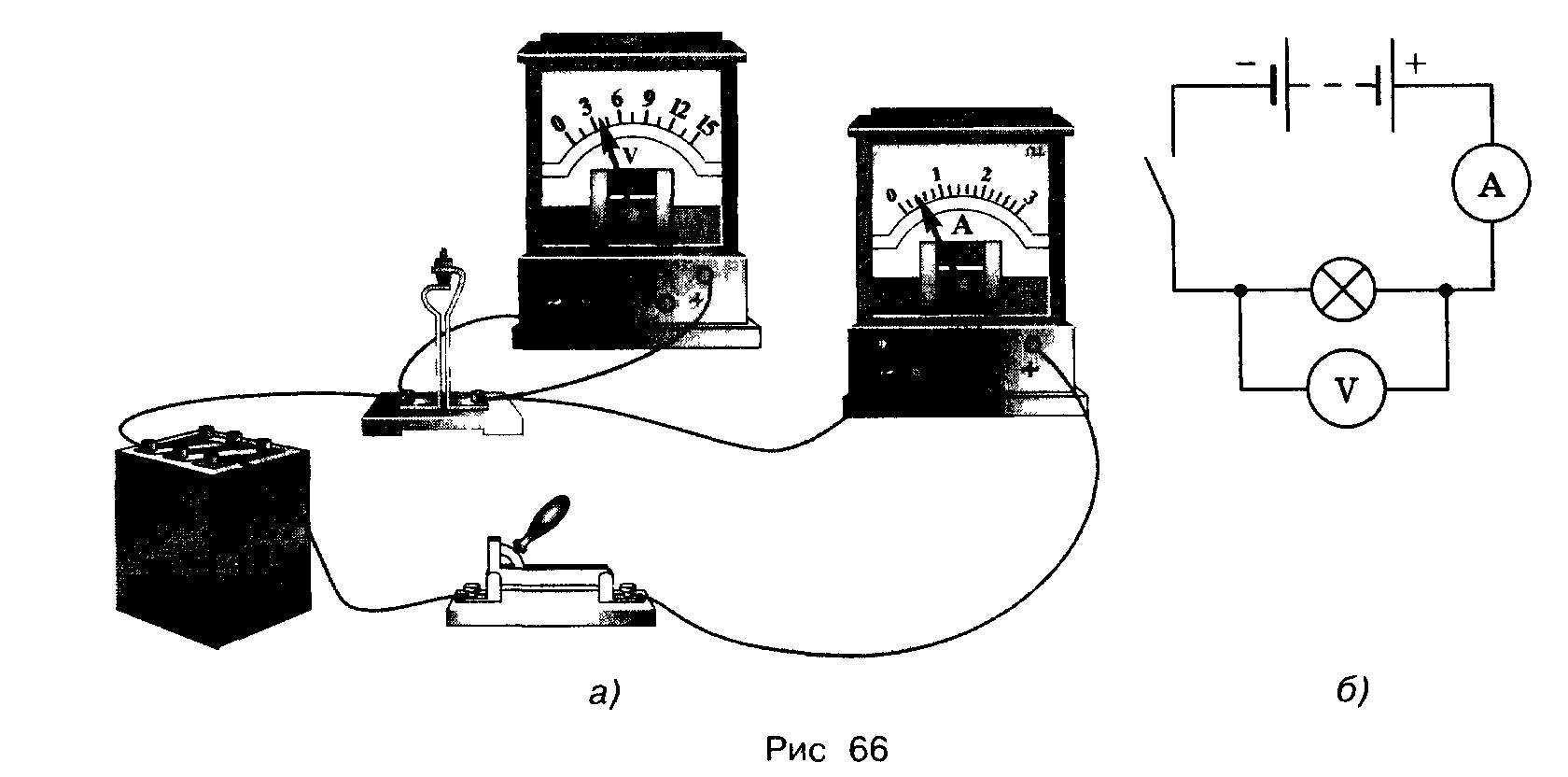

Вольтметр включается иначе, чем амперметр. На рисунке 2,а изображена электрическая цепь, в которую включены электрическая лампа, амперметр и вольтметр. На рисунке 2,б показана схема такой цепи. Амперметром в этой цепи измеряют силу тока в лампе, для этого он включен в цепь последовательно с ней. Вольтметр должен показывать напряжение, существующее на зажимах ламп
Зажимы вольтметра присоединяют к тем точкам цепи, между которыми надо измерить напряжение. Такое включение прибора называют параллельным. Сила тока, проходящего через вольтметр, мала по сравнению с силой тока в цепи, поэтому он почти не изменяет напряжение между теми точками, к которым подключён.
П
ри
включении вольтметра надо соблюдать
те же предосторожности, какие были
указаны для амперметра. Нельзя, например,
вольтметр со шкалой на 10 В включать для
измерения неизвестного напряжения,
которое может оказаться больше и испортит
прибор. Следует также соблюдать правильную
полярность включения.
Для того чтобы ток подойдя к точке подключения вольтметра не проходил через него то его сопротивление должно быть очень большим.
Поэтому неправильное включение вольтметра (т.е. последовательно) приведёт к разрыву цепи и отключению всех потребителей.
Правильное включение вольтметра. Неправильное включение вольтметра
