Конструкція йономіра ев – 74
Йономір складається із перетворювача і підставки, що призначена для закріплення електродів і установки посуду із контролюючим розчином. На лицьовій панелі розміщені органи управління і прилад. Шкала приладу має таку оцифровку: - 1 – 19 для вимірювання на широкому діапазоні, і 0 – 5 – на вузьких (показники приладу беруться в сумі зі значенням, що відповідає початку діапазона). Для зручності діапазон ,,-1 – 4’’ має додаткову оцифровку. Для установки температури вимірювального розчину є оцифровка ,,0 - 100 ’’.
Органи управління: тумблер ,,Сеть’’, ручки змінних резисторів ,,КАЛІБРОВКА’’, ,,КРУТИЗНА’’, ,,рХи ’’ і ,,температура раствора’’. 5 кнопок вибору роду роботи: ,,АНИОНЫ/КАТИОНЫ/+/-/’’, ,,Х/Х ’’, ,,mV ’’, ,,рХ’’ і ,,t’’; 5 кнопок діапазону вимірювання: ,,- 1 - 19’’, ,,- 1 - 4’’, ,,4 - 9’’, ,,9 - 14’’, ,,14 - 19’’; коректор показуючого приладу.
Кнопка ’’АНИОНЫ/КАТИОНЫ /+/-/’’ дозволяє проводити вимірювання активності аніонів або позитивних потенціалів у відтисненому і катіонів або від’ємних потенціалів в натисненому положеннях, кнопка “Х'/X'' ” - вимірювання активності одновалентних або двовалентних йонів відповідно у відтисненому або натисненому положеннях: кнопки із залежною фіксацією ”mV“, ”рХ“ і ”tº“ дозволяють включить прилад в режим мілівольтметра (”mV“), йономіра (”р“) або установки температури розчину при ручній термокомпенсації (”tº“).
Резистори ”КАЛИБРОВКА“, ”КРУТИЗНА“ і (”рХи“) служать для оперативної настройки приладу на дану електродну систему.
На задній планці приладу розміщені елементи зовнішніх сполучень: заземлення; шнур мережі; тримач запобіжника; гніздо для підключення автоматичного термокомпенсатора; гніздо для підключення допоміжного електрода - ”ВСП“; гніздо для підключення вимірювального електрода - ”ИЗМ“. Вигляд перетворювача спереду див. рис. 2.
Підставка (рис.4) складається із основи, на якій закріпляється два кронштейни 8 і 9, які можуть регулюватися по висоті.

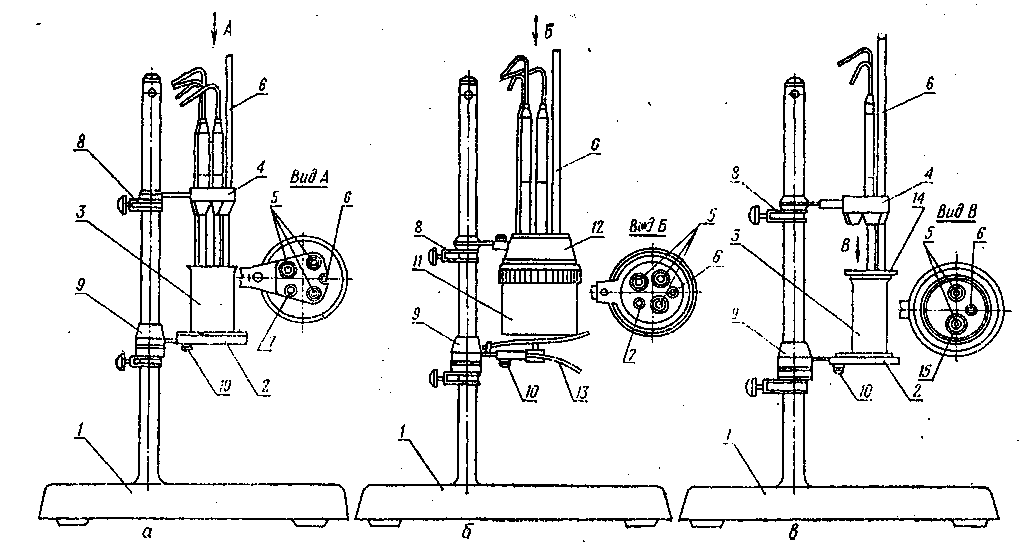

Рис. 4. Підставка в зборі (робоче положення):
а) вимірювання в склянці; б). вимірювання в термостатованій комірці; в). мікровимірювання
1- підставка; 2- столик поворотний; 3- склянка з розчином; 4 - тримач; 5- електроди;
6- термометр; 7- автоматичний термокомпенсатор; 8,9- кронштейн; 10- зажимний гвинт;
11 - термостатована комірка; 12- тримач;13- упор; 14- кришка; 15- електролітичний ключ
На кронштейні 8 закріплюються тримачі електродів 4 або 12, останній служить кришкою термостатованої комірки. Кронштейн 9 може повертатися навколо вертикальної осі. На ньому закріплюється столик або упор термостатованої комірки.
Для того, щоб замінити розчин, необхідно підняти стаканчик і відвести столик в бік.
Комірка виконала у вигляді двох циліндричних склянок, порожнини яких сполучаються гумовими шлангами із лабораторним термостатом.
У комірку поміщують посуд із контролюючим розчином. При вимірюваннях комірка поміщається на упор 13, щільно притискаючи її до кришки.
Комірку можна використовувати тільки при наявності лабораторного термостата.
В комплект приладу входить і магнітний помішувач.
