Лабораторна робота № 3 розрахунок пускової діаграми для двигуна постійного струму незалежного збудження

Мета роботи: набути практичних навиків розрахунку пускової діаграми для реостатного запускання ДПС НЗ засобами пакету MathCAD.

Програма роботи

1. Для заданих згідно варіанту параметрів ДПС НЗ та кількості пускових ступенів розрахувати значення пускових опорів.

2. Побудувати пускову діаграму як сімейство швидкісних характеристик.

3. Розрахувати і подати в табличному вигляді у текстовому редакторі Word

такі параметри режиму реостатного запускання.

3.1.Значення пускових опорів, отримані в п.1.

3.2.Моменти часу, в які необхідно відімкнути від повідні пускові опори.

Параметри моделі

Напруга живлення: U = 220 [В]

Струм навантаження : = 40 [А].

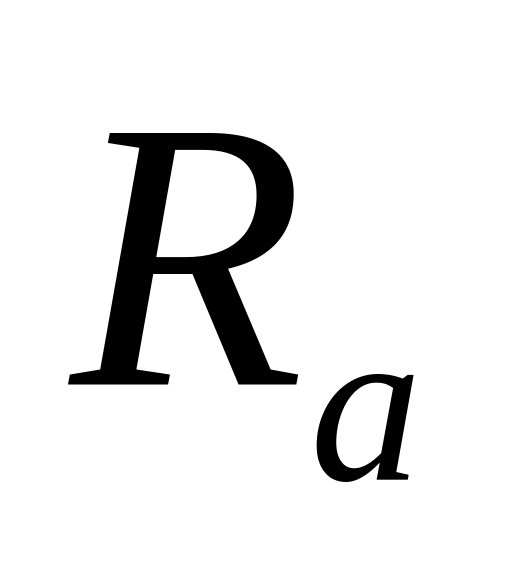

Опір якірного кола: = 0.25 [Ом].

Конструктивна стала: С= 1.0027 [В с].

Кількість пускових опорів т вибирається згідно табл. 3.1.

Таблиця 3.1

Підгрупа	1	2
Кількість пускових опорів	6	5

Сумарний момент інерції J[кг м²] вибирається згідно табл.3.2. Таблиця 3.2

№	1	2	3	4	5	6	7	8	9	10	11	12
J[кг*м2]	0.05	0.10	0.15	0.20	0.25	0.30	0.35	0.40	0.45	0.50	0.55	0.60

Порядок виконання розрахунку (для m=4)

Максимальний пусковий струм

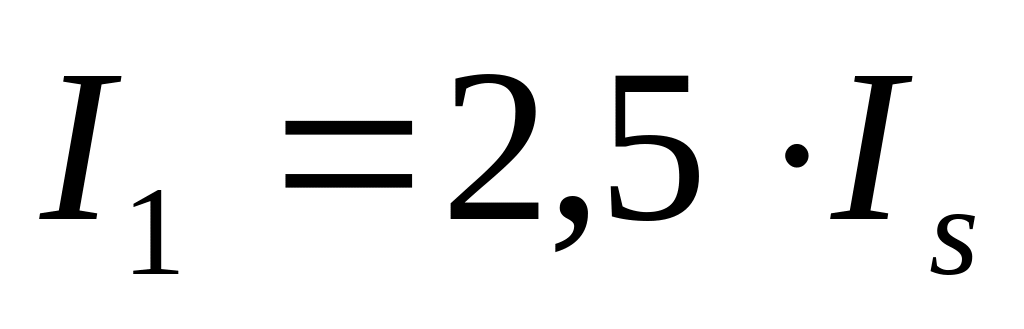

Кратність пускових струмів

Мінімальний пусковий струм

Перевірка фізичної реалізації

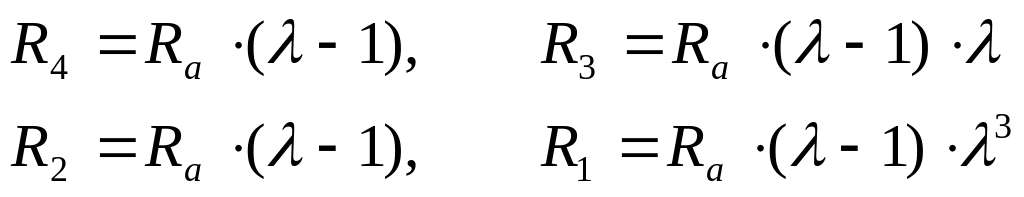

Пускові опори

Перевірка правильності розрахунку

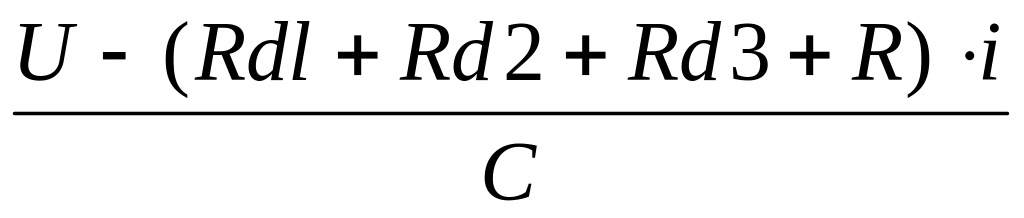

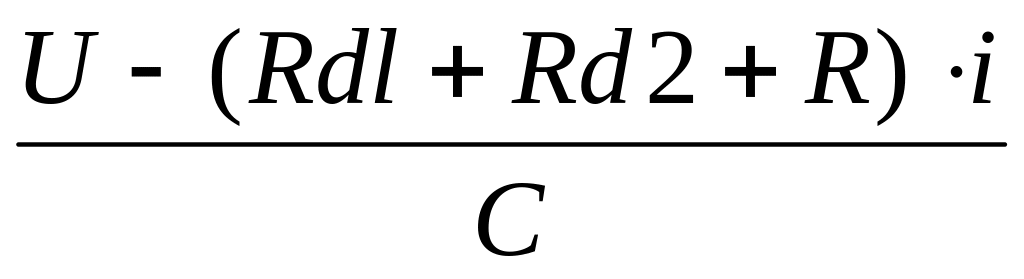

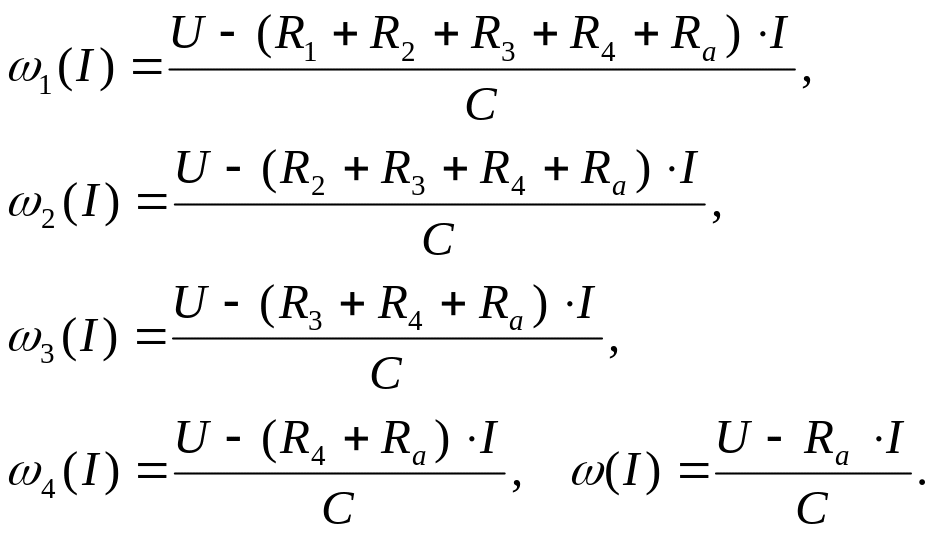

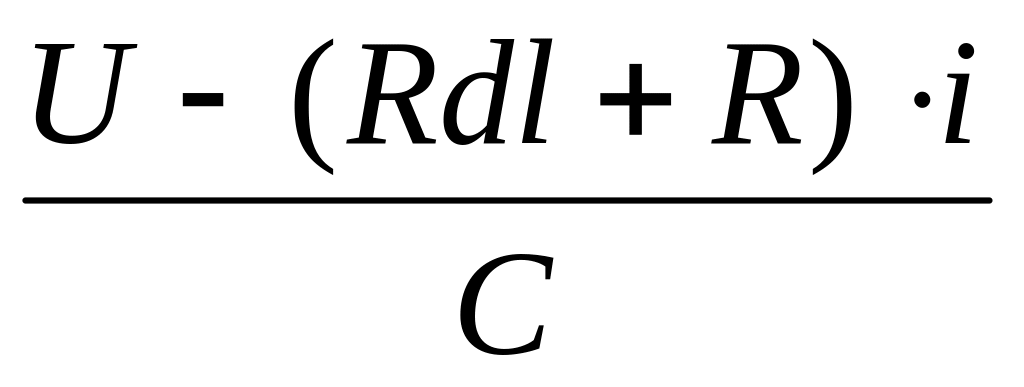

Пускова діаграма

(для в діапазоні від 0 до )

Електромеханічні сталі часу

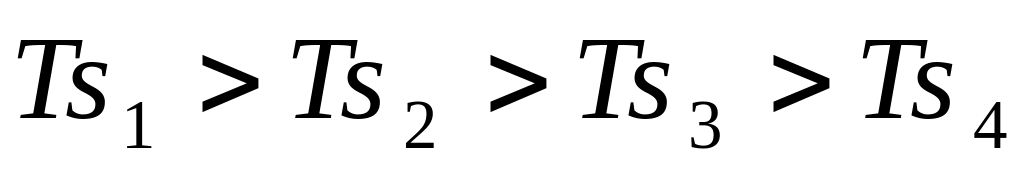

Тривалості роботи на кожній ступені

Перевірка правильності розрахунку

Моменти часу в які необхідно

відімкнути пускові опори .

Звіт про виконану роботу повинен містити такі обов’язкові дані

1. Тема, мета, та програма роботи.

2. Параметри моделі згідно заданого варіанту.

3. Параметри моделі згідно заданого варіанту.

4. Пускова діаграма (див. приклад на рис.3.1.).

5. Зведена таблиця, яка містить такі стовпці.

5.1.Значення пускових опорів.

5.2.Моменти часу, в які необхідно відімкнути відповідні пускові опори (див. приклад на табл.3.3.).

6. Висновок. Обгрунтувати правильність виконаного розрахунку виходячи з наведених нижче перевірочних правил.

Рис.З. І. Приклад графічної області, яка містить пускову діаграму двигуна постійного струму незалежного збудження (для т = 4)

Таблиця 3.3

№	Пусковий опір, Ri [Oм]	Час відмикання, Ті[c]
1	0.923	1.576
2	0.536	2.492
3	0.311	3.023
4	0.181	3.332
