Решение:

Формы сигналов развертки строк:

ПС - при построчной и ЧС – при

чересстрочной развертках

Для построчной развертки:

Рис. 3. Растр строки (длиной 15 см, высотой 3- 5 см) при построчной развертке

(размер по горизонтали 15 см, д.б. iкнач и iккон для Вашей строки)

Для чересстрочной развертки:

1 поле:

2 поле:

Рис. 4. Растр последней строки первого поля и первой строки второго поля (длиной 15 см, высотой 3- 4 см) при чересстрочной развертке

(размер по горизонтали 15 см, д.б. iкнач и iккон для строк первого и второго полей)

Задача № 4

Для заданного варианта цветовых полос определить следующие величины.

Значения цветоразностных сигналов Er-y и Eb-y. Значения сигналов Dr и Db.

Построить модуляционную характеристику ЧМГ: Fвых. ЧМГ = f(Dr, Db), если известно, что для смещенных сигналов при D’r = 0.25 и 1,25 В Fвых. ЧМГ равно соответственно 4,406 и 4,756МГц, а при D’b = -0.02 и -1,52В Fвых. ЧМ равно соответственно 4,25 и 3,9 МГц. По этой характеристике, зная уровни смещенных сигналов D’r и D’b для заданных полос определить соответствующие им значения частоты гармонических сигналов на выходе ЧМГ (в МГц).

Построить одну передаточную характеристики узла ВЧ предыскажений.

График построить в пределах изменения частоты f = 2.7…5.9МГц.

По графику 0,23 (см. характеристику п. 5.2) для найденных частот, соответствующих заданным цветовым полосам, найти значения размахов гармонических сигналов E’r ВЧпк. и E’b ВЧпк. (мВ) на выходе узла ВЧ предыскажений.

5.1 *0.23, где , fo= 4.286МГц;

5.2 Полученные в этой задаче результаты свести в таблицу.

Решение:

Значения цветоразностных сигналов:

для 2-й полосы Er-y = 0.11

для 3-й полосы Eb-y = 0.3.

Значения сигналов Dr и Db:

Смещенные значения сигналов: и :

Характеристика преобразования ЧМГ:

Рис. 5. Модуляционная характеристика ЧМГ

( Проверить истинность точек для характеристик Dr и Db )

Зная уровни сигналов Dr и Db для заданных полос определим по графику соответствующие им значения частот гармонических сигналов на выходе ЧМГ:

fr чм = 4.327 МГц;

fb чм = 3.94 МГц.

5.1 _*0,23 , где , fo= 4.286 МГц;

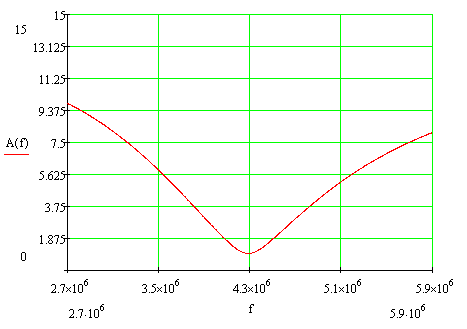

Рис. 6. АЧХ характеристики цепи ВЧ предыскажений

5.3. Таблица результатов

Таблица № 1

№ варианта	№ полосы Er-y	№ полосы Eb-y	Er-y	Eb-y	, B	, B	fr чм, МГц	fb чм, МГц	Еr вчп	Еb вчп
7	2	3	0.11	0.3	0.041	0.43	4.33	4.36	0.242	0.262

Задача № 5

Д ля ТВ изображения – восемь вертикальных цветовых полос – рассчитать, используя данные рис.8, для 8 тестовых полос значения яркостного EY и трех цветоразностных ER-Y, EG-Y и EB-Y сигналов. Зарисовать (в масштабе строки системы SECAM-3B) четыре осциллограммы этих сигналов с интервалом гашения и импульсом синхронизации с указанием значений вычисленных уровней сигналов (для всех четырех строк) и всех временных интервалов (для одной, например первой, строки). При выполнении расчетов использовать уравнения:

для сигнала яркости:

EY = 0,3E_R + 0,59E_G = + 0,11E_B;

для цветоразностных сигналов:

ER-Y = 0,7E_R – 0,59E_G – 0,11 E_B,

E_B-Y = – 0,3 E_R – 0,59 E_G + 0,89 E_B,

EG-Y = – 0,3 E_R + 0,41 E_G – 0,11 E_B.

Рис. 8. Изображение 8 цветовых полос

и осциллограммы сигналов E_R, E_G и E_B
