2.4. Отношение клиент – сервер между слоями телекоммуникационной транспортной сети

Одна из основных идей, сопутствующих иерархическому представлению сети в виде нескольких независимых уровней, или слоев (см. рис. 1.3...1.5), состоит в установлении отношения между соседними слоями. Эти смежные слои находятся в отношении клиент / сервер.

² Темное волокно – понятие, используемое при аpенде, т. е. предоставленное в пользование без аппаратуры

Смысл такого отношения может быть выражен более точно как клиент ‑ слуга, или заказчик ‑ приказчик, покупатель ‑ продавец, абонент ‑ оператор и т. д. Смысл заключается в том, что одно лицо поручает другому ведение определенных дел или обслуживание, т. е. выполнение определенных функций.

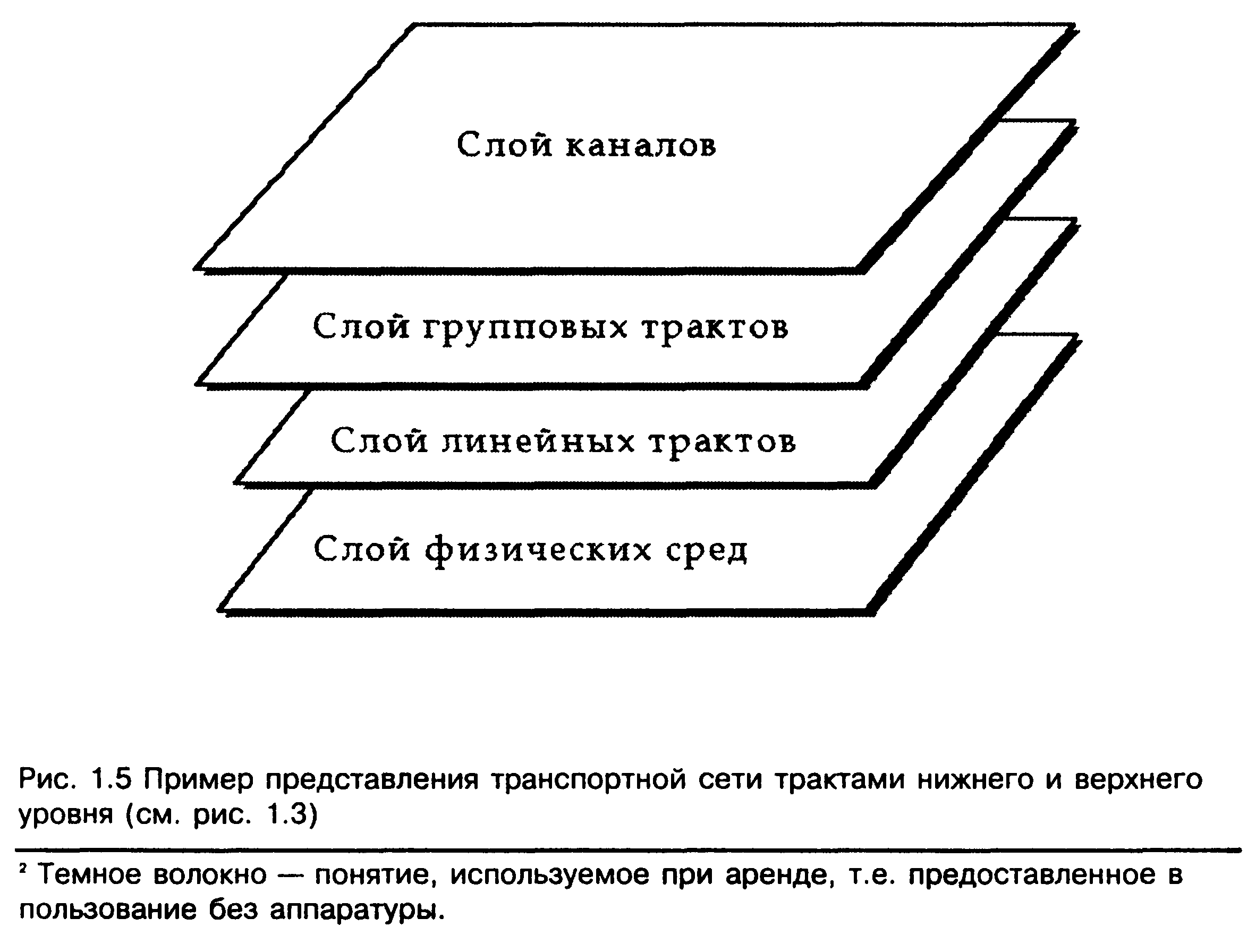

Рис. 1.5. Пример представления телекоммуникационной транспортной сети трактами нижнего и верхнего уровня (см. рис. 1.3)

В нашем случае речь идет о предоставлении транспортных услуг, или выполнении транспортных функций в цепи транспортировки информации. В такой цепочке, начиная от источника информации (клиента) и далее по цепи, каждое звено выступает как слуга, а затем как клиент. Другими словами, это привычная схема передачи информации по цепи, где каждое звено выступает как посредник, а в отношении друг к другу как клиент – слуга. Объединяя звенья с одинаковыми функциями в слои, получим уровневые, иерархические модели сетей, в которых уровни находятся в отношении клиент/сервер. Каждый слой при этом описывается функциями ввода, переноса и вывода определенной информации как, например, от входа линейного усилителя тракта передачи до выхода.

В примерах, приведенных выше на рис. 1.4 и 1.5, каждый слой имеет входы и выходы от смежных уровней, а характеристическая информация, например, внутриобластной трафик, циркулирует внутри внутризоновой сети (слоя). ВСС – клиент ПСС, тракт нижнего порядка ‑ клиент тракта высшего порядка и т. д. В конкретных случаях разделение на слои клиента и сервера может быть в определенной мере произвольным.

Пример 2.2. Первичные цифровые потоки 2048 кбит/с (Е12) образуют слой клиента на входе мультиплексора высшего порядка. Сведения о потоке, например, о скорости 2048 (1 ± 50 × 106) кбит/с и / или о его структуре (например, структурированный по байтам, синхронный ‑ Р12s или прозрачный, неструктурированный, асинхронный — Р12x), представляют характеристическую информацию

2.5. Уровневая модель телекоммуникационной транспортной сети и модель взаимодействия открытых систем

Уровневую модель ТТС не следует путать с семиуровневой моделью протоколов взаимодействия открытых систем (ВОС) [1].

Протоколы взаимодействия выполнены обычно в виде программных модулей, упорядоченных в соответствии с уровневой моделью. Наборы протоколов сформированы так, что протоколы данного уровня обслуживают протоколы верхнего уровня и используют услуги более низких уровней. При взаимодействии открытых систем базовая модель протокола, определенная ВОС, имеет семь абстрактных уровней (слоев).

Стандарты 1-ого уровня (физический уровень) определяют физические интерфейсы и базовую структуру бит, то есть определяют, как логические биты (1 и 0) передаются через физическую среду с тем, чтобы обеспечить простой цифровой канал передачи "точка-точка". Стандарты 2-ого уровня (канальный уровень) определяют протоколы, которые на основе простого цифрового канала 1-ого уровня организуют, например, безошибочный цифровой канал "точка-точка" с помощью повторной передачи ошибочных блоков или методов исправления ошибок. С увеличением уровня абстракции, протоколы верхних уровней определяют услуги сетевой маршрутизации (сетевой уровень), услуги переноса через сеть (транспортный уровень) и так до прикладных услуг, предоставляемых непосредственно конечному пользователю.

Уровень ВОС предлагает использование конкретных свойств одного протокола из множества различных протоколов взаимодействия. Транспортная иерархическая сеть, напротив, предлагает использование одинаковых (одних и тех же) свойств конкретного протокола обмена информации от входа к выходу каждого слоя [1, 11].
