1.3. Первичная и вторичная сети связи

Понятия "первичное" и "вторичное" очень относительны. Согласно концепции ЕАСС [3, 6, 7], часть сетей электросвязи, функционально обеспечивающая передачу и образующая сеть типовых каналов и трактов с унифицированными стыками (интерфейсами) определена как ПСС. Сети, образованные на базе ПСС и использующие эти унифицированные тракты для организации телефонной (ТФ) передачи, передачи данных (ПД) или TV программ, определены как вторичные сети связи (ВСС). Определение ВСС, предложенное ЕАСС, включает как функции коммутации, так и передачи, например, TV программ, по унифицированным трактам ПСС. Однако с точки зрения современных принципов классификации сетей ключевым признаком ВСС следует считать то, что она непосредственно связанна с предоставлением услуг пользователю. По многим признакам ВСС совпадают с современными сетями предоставления прикладных или дополнительных услуг, "интеллектуальными сетями" и т. п., для которых характерно использование ресурсов уже созданных, существующих сетей передачи информации.

1.3.1. Первичная сеть связи (псс) [л. 22]

Единая национальная система связи предназначена для удовлетворения потребностей всех отраслей народного хозяйства и населения в передаче любой информации. Основу ЕНСС составляет ПСС, которая образуется путем объединения оконечных и узловых пунктов и связывающих их линий передачи (ЛП) в единую сеть типовых каналов и групповых трактов. Сеть ЕНСС строится по территориальному принципу и включает в себя магистральную, внутризоновые и местные первичные сети (рис. 1.2.1).

Местные первичные сети формируются на базе городских телефонных сетей и сетей сельских районов, соединяя райцентр с организациями, учреждениями и поселками, расположенными на территории района.

Внутризоновые первичные сети объединяют местные первичные сети (городские и сельские), соединяя районные центры данной области с областными центрами. Внутризоновая первичная сеть, как правило, ограничена территорией одной области. Структура внутризоновой первичной сети строится по радиально-узловому принципу.

Магистральная первичная сеть соединяет между собой все областные центры, объединяя внутризоновые первичные сети в единую ПСС ЕНСС.

Таким образом, первичная сеть ЕНСС представляет собой единое целое, состоящее из трех типов ПСС с самостоятельными функциями каждая.

В состав местной, внутризоновой и магистральной ПСС входят: сетевые станции (СС), сетевые узлы (СУ) и линии передачи (ЛП). Линии передачи присваивается название в зависимости от первичной сети, к которой она принадлежит, например магистральная, внутризоновая, местная, и от среды распространения, например кабельная, радиорелейная, спутниковая.

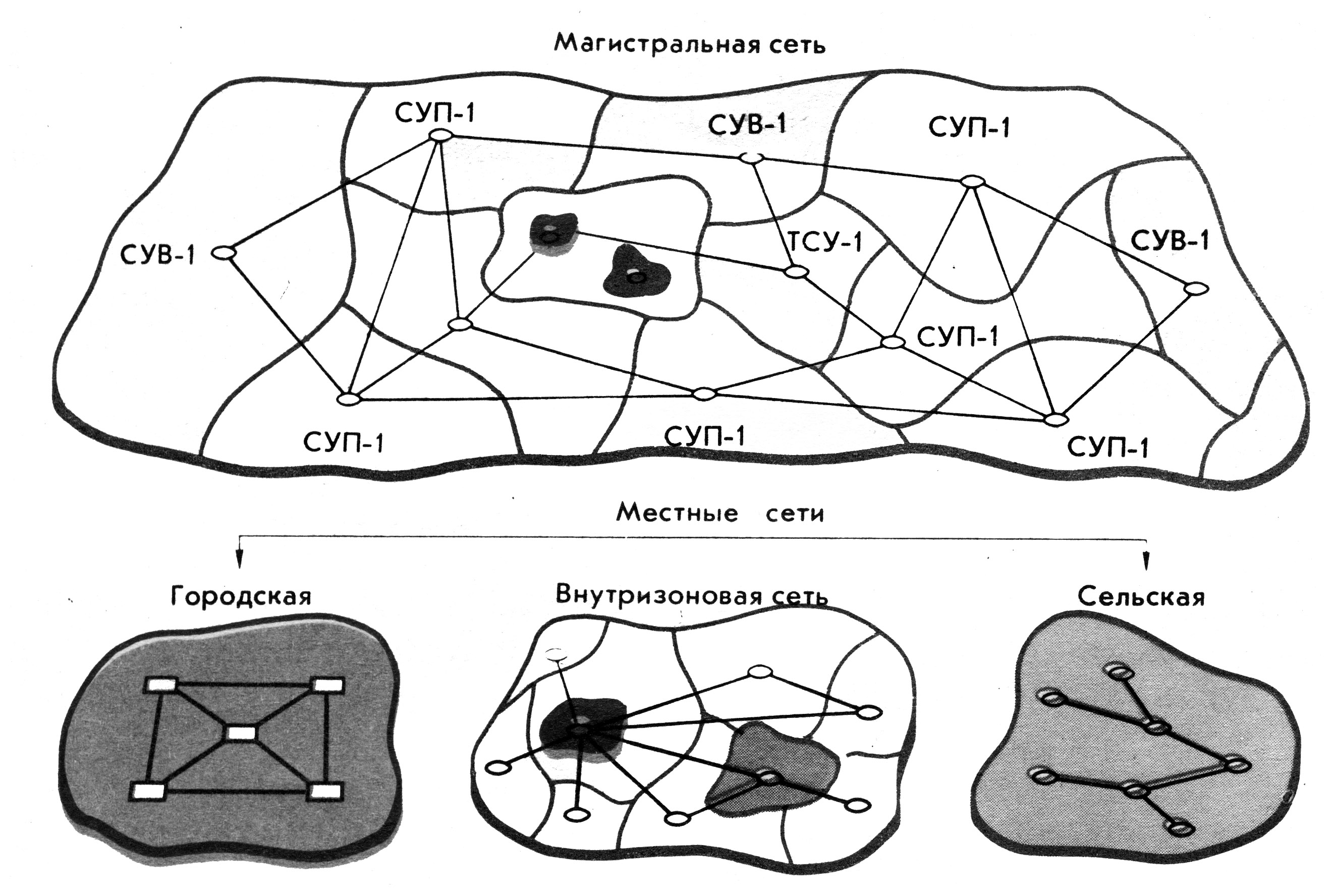

Рис. 1.2.1. Первичная сеть ЕНСС

На сетевых станциях ПСС устанавливается аппаратура многоканальных систем передачи (МСП), обеспечивающая: организацию групповых трактов и каналов первичной сети; предоставление указанных трактов и каналов вторичным сетям; соединение соответствующих групповых трактов и каналов магистральной и внутризоновой первичных сетей или внутризоновой и местных первичных сетей.

На сетевых узлах первичной сети устанавливается аппаратура МСП, обеспечивающая: организацию и транзит групповых трактов и каналов первичной сети; предоставление указанных трактов и каналов вторичным сетям.

На магистральной первичной сети (рис. 1.2.1) организуются СУ первого класса: территориальные сетевые узлы ТСУ-1; сетевые узлы с переключением СУП-1: сетевые узлы с выделением СУВ-1. На внутризоновой сети организуются СУ второго класса: ТСУ-2, СУП-2 и СУВ-2. На местной сети организуется узел третьего класса СУП-3.
