Правила записи элементарных функций
Для элементарных функций определены следующие правила записи:
1). Функция адаптации А: <слой>/<слой клиента>_А[_<направление>]
Пример П. 1.1. Адаптация к сигналу на электрическом интерфейсе Е22 неструктурированного цифрового потока Р22х записывается так: Е22/ Р22х_А_So. Здесь So означает источник – выходной поток. Функция А обеспечивает кодирование цифрового потока Р22х в линейный код HDB-3. Предполагается, что в данном случае функция А не вносит джиттер, не определяет повреждения и не контролирует сигнал. Графическое изображение функции приведено на рис. П.1.1, а |

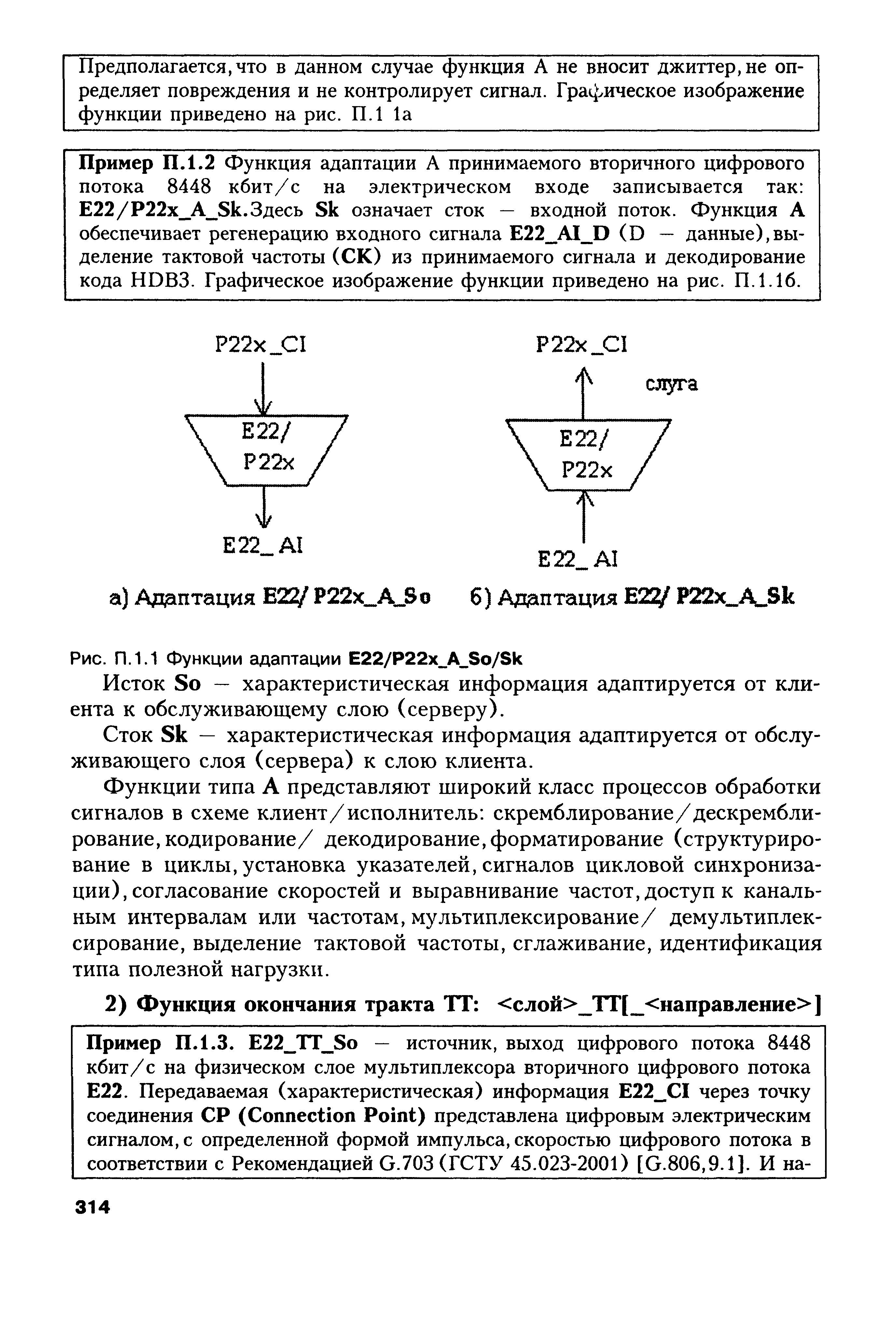

Пример П. 1.2. Функция адаптации А принимаемого вторичного цифрового потока 8 448 кбит/с на электрическом входе записывается так: Е22/Р22х_А_Sk. Здесь Sk означает сток – входной поток. Функция А обеспечивает регенерацию входного сигнала Е22_АI_D (D – данные), выделение тактовой частоты (СК) из принимаемого сигнала и декодирование кода HDB-3. Графическое изображение функции приведено на рис. П. 1.1, б |
а) адаптация Е22/ Р22х_А_So б) адаптация Е22/Р22х_А_Sk
Рис. П. 1.1. Функции адаптации Е22/ Р22х_А_So/ Sk
Исток Sо — характеристическая информация адаптируется от клиента к обслуживающему слою (серверу).
Сток Sk — характеристическая информация адаптируется от обслуживающего слоя (сервера) к слою клиента.
Функции типа А представляют широкий класс процессов обработки сигналов в схеме клиент/исполнитель: скремблирование/дескремблирование, кодирование/ декодирование, форматирование (структурирование в циклы, установка указателей, сигналов цикловой синхронизации), согласование скоростей и выравнивание частот, доступ к канальным интервалам или частотам, мультиплексирование/ демультиплексирование, выделение тактовой частоты, сглаживание, идентификация типа полезной нагрузки.
2). Функция окончания тракта ТТ: <слой>_ТТ[__<направление>]
Пример П. 1.3. Е22_ТТ_Sо – источник, выход цифрового потока 8 448 кбит/с на физическом слое мультиплексора вторичного цифрового потока Е22. Передаваемая (характеристическая) информация Е22_СI через точку соединения СР (Connection Point) представлена цифровым электрическим сигналом, с определенной формой импульса, скоростью цифрового потока в соответствии с Рекомендацией G.703 (ГСТУ 45.023-2001) [G.806,9.1]. И наоборот, Е22_ТТ_Sk означает сток информации, вход тракта приема. Для источника So характерно то, что к характеристической информации добавляется информация для контроля следа. Для источника Sk характерно то, что информация контроля следа извлекается. Кроме этого, сток (вход приема) может обеспечивать обнаружение информации техобслуживания – MI (Management Information), например, пропадание сигнала dLOS (detect Loss of Signal) в соответствии с Рекомендацией МСЭ-Т G.775. Графические образы и сопутствующие надписи для рассматриваемого примера показаны на рис. П. 1.2 а и б |
а) Окончание Е22_ТТ_Sо б) Окончание Е22_ТТ_Sk.
Рис. П. 1.2. Функция окончания ТТ тракта Е22 (8 448 кбит/с) типа источник (выход) Sо и сток (вход) Sk
3). Функция соединения С: <слой>_С
Пример П.1.4. S3_C. Функции С отображают связи внутри слоя. Они используются для маршрутизации, сопровождения, резервирования и восстановления |
В табл. П. 1.2 приведен перечень слоев передачи, используемых при описании транспортной сети и транспортного оборудования.
Табл. П. 1.2. Слои передачи
-
Наимено-
вание
Слой
Определено в
OSn
Оптическая секция STM-n
G.783
ES1
Электрическая секция STM -1
G.783
RSn
Секция регенерации STM-n
G.783
MSn
Секция мультиплексирования STM-n
G.783
MSnP
Подуровень резервирования MSn
G.783
Sn
Слой тракта СЦИ VC-n
G.783
SnР
Подуровень резервирования VC-n
G.783
SnD)
Подуровень опции 2 ТСМ VC-n
G.783
SnT)
Подуровень опции 1 VC-n ТСМ
G.783
Eg)
Электрическая секция ПЦИ
G.705
Pge)
Плезиохронный цикл ПЦИ
G.705
Pgs)
Синхронный цикл ПЦИ
G.705
Pgx)
Неструктурированный сигнал ПЦИ
G.705
NS
Слой сетевой синхронизации
G.781
SD
Слой распределения синхронизации
G.781
Примечания: *) ТСМ – наблюдения транзитных соединений
**) Значения g = 4, 32, 31, 21, 22, 12, 11 даны в табл. П. 1.1.
4). Функция взаимодействия сетевых уровней: <слой>[<> / > / <]<слой> [(множество допущенных слоев клиентов X)]
Функция межсетевого взаимодействия сети (цепи) уровня представляет прозрачное преобразование содержания характеристической информации между двумя сетевыми уровнями. Процесс преобразования сохраняет целостность сквозного контроля. Может также потребоваться преобразование адаптируемой информации. В этом случае должна сохраниться целостность характеристической информации уровня клиента. Функция межсетевого взаимодействия может быть ограничена набором сигналов уровня клиента. Процесс, определенный для уровней взаимодействия, может включать процессы функций окончания и адаптации.
Обозначения элементарных функций взаимодействия приведены на рис. П.1.3.
В описании транспортной сети кроме слоев передачи и элементарных функций используются также опорные точки:
передаваемых сигналов – точка доступа АР (Access Point) и точка соединения СР (Connection Point);
управляющей информации – точка МР (Management Point);
синхронизации – точка ТР (Timing Point);
дистанционной информации – точка RP (Remote Point).
На рис. П. 1.3 возможность работы с несколькими входами и выходами проиллюстрирована на символах двунаправленных функций. Разумеется, что параллельная работа может быть показана и однонаправленными символами.

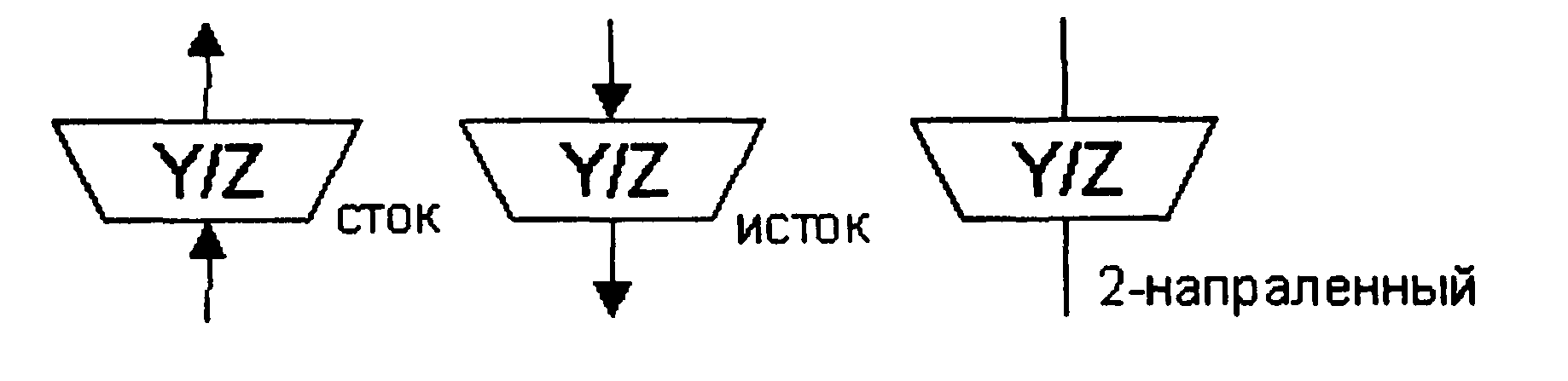

Функции адаптации Слуги слоя Y к Клиенту слоя Z

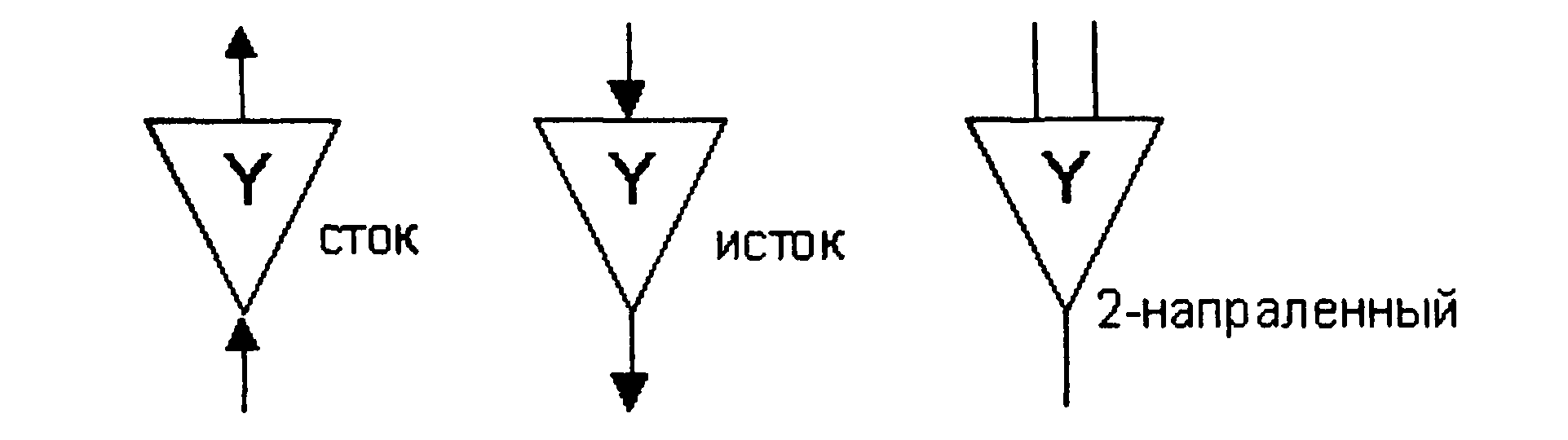

Функции окончания тракта в слое У

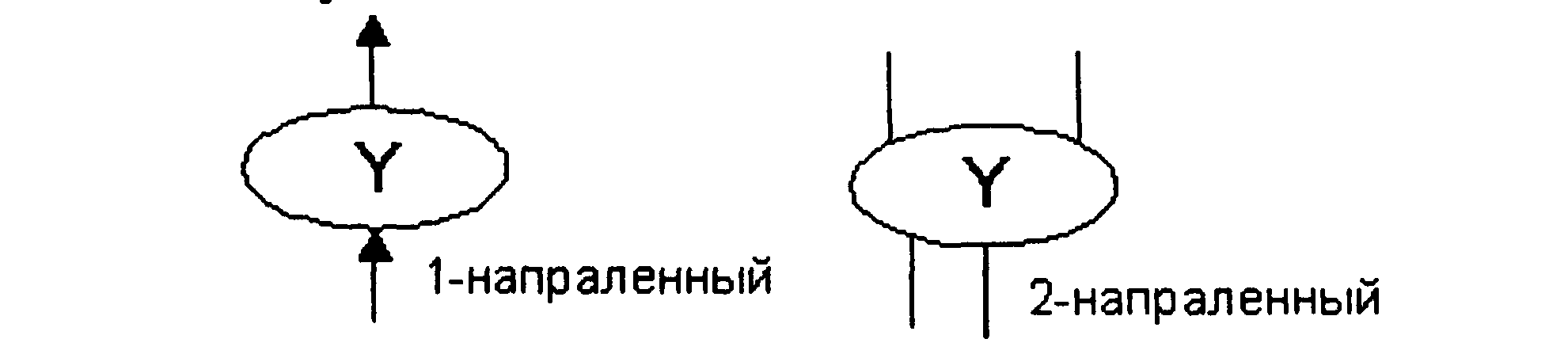

Функции соединения в слое Y
Функции соединения в слое Y и функции адаптации к слою Z

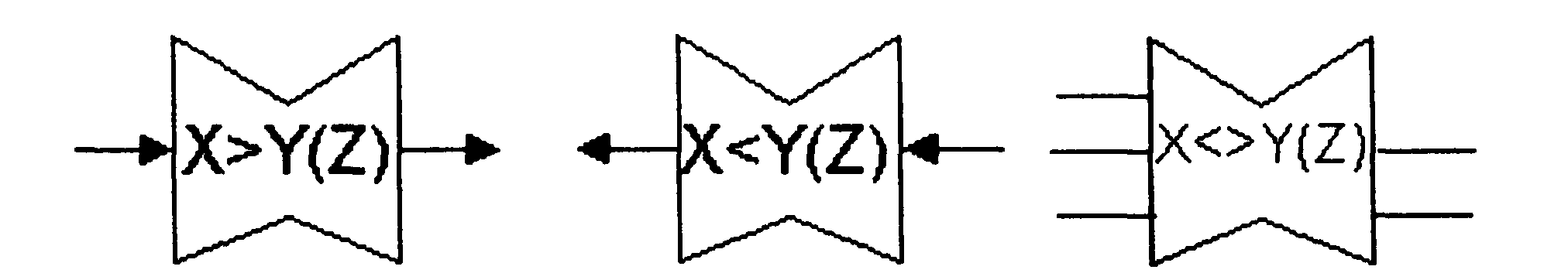

Функции взаимодействия между слоем X и слоем У
однонаправленный однонаправленный 2-напраленный
от Х к Y от Y к Х
Рис. П. 1.3. Символы элементарных функций
