3.6. Сетевые узлы и станции псс [25]
Сетевые узлы (СУ) и сетевые станции (СС) наряду с линиями передачи (ЛП) являются элементами первичной сети связи (ПСС) ЕНСС страны. Магистральная, внутризоновые и местные ПСС имеют свои узлы и станции.
На пересечении линий передачи создаются сетевые узлы различного назначения. На магистральной ПСС сетевые узлы обозначаются как узлы первого класса (СУ-1), на внутризоновых сетях – как узлы второго класса (СУ-2), на местных сетях – как узлы третьего класса (СУ-3). Внутри каждого класса существует своя иерархия сетевых узлов.
Магистральные сетевые узлы создаются на пересечениях магистральных линий передачи (МЛП) (рис. 1.25 а). На магистральной ПСС различают три типа узлов первого класса, соответственно:
территориальный сетевой узел (ТСУ-1);
сетевой узел переключения (СУП-1);
сетевой узел выделения (СУВ-1).
Наиболее крупными магистральными СУ-1 являются ТСУ-1.
На каждой внутризоновой первичной сети создаются три типа узлов второго класса: ТСУ-2; СУП-2; СУВ-2, соответственно. На каждой местной первичной сети создаются узлы третьего класса, как правило, одного типа – СУВ-3, но могут создаваться и СУП-3.
Для выполнения возложенных на них функций сетевые узлы комплектуются следующим средствами связи:
аппаратурой оконечных станций (Ок.Ст.) систем передачи;
аппаратурой переключения каналов и трактов передачи;
аппаратурой промежуточных станций систем передачи;
устройствами системы управления и резервирования;
оборудованием электропитания;
устройствами для поддержания параметров каналов и групповых трактов передачи в пределах установленных норм.
Сетевые станции ПСС с помощью соединительных линий (с.л.) подключаются к ближайшим сетевым узлам. На магистральной ПСС создаются магистральные сетевые станции (МСС). На внутризоновых ПСС – внутризоновые сетевые станции (ВСС) и на местных ПСС - сетевые станции местные (ССМ). Сетевые станции оборудуются:
аппаратурой Ок.Ст. систем передачи;
аппаратурой транзита и переключения каналов и трактов;
устройствами системы управления и резервирования;
устройствами для поддержания параметров каналов и групповых трактов передачи в пределах установленных норм;
оборудованием сетевой и внутристанционной служебной связи;
оборудованием электропитания.
Магистральные сетевые станции размещаются в областных, краевых, республиканских центрах и других крупных городах страны, где заканчиваются магистральные ЛП первичной сети
На магистральной ПСС наиболее крупными в иерархии сетевых узлов являются ТСУ-1, которые размещаются на пересечении нескольких достаточно мощных кабельных и радиорелейных линий на подходах к наиболее крупным центрам нагрузки. Сетевой узел ТСУ-1 выполняет следующие функции:
контроль и оперативное управление магистральной ПСС на определенной территории (для этой цели создаются территориальные центры управления – ТЦУ);
организация всех видов групповых трактов и каналов передачи в процессе управления сетью;
предоставление типовых каналов и групповых трактов во вторичные сети и потребителям.
На ТСУ-1 все линии передачи заканчиваются оконечной аппаратурой систем передачи. Сетевые узлы СУП-1, в отличие от ТСУ-1, как правило, организуются на пересечении менее мощных кабельных и радиорелейных линий передачи. На СУП-1 отдельные линии передачи могут заканчиваться оконечной аппаратурой систем передачи, а для других линий передачи могут быть организованы обслуживаемые усилительные (регенерационные) пункты. СУП-1 выполняют следующие функции:
контроль за состоянием прилегающих к ним участков магистральной сети;
организация типовых каналов и групповых трактов передачи:
постоянные соединения и переключения каналов и групповых трактов в процессе управления сетью;
предоставление типовых каналов и групповых трактов во вторичные сети и потребителям.
К СУВ-1 относятся узлы, через которые проходит одна линия передачи, и организуются соединительные линии для предоставления выделенных групповых трактов и каналов во вторичные сети и потребителям. На СУВ-1 также осуществляется контроль за состоянием линейных трактов и типовых групповых трактов. На СУВ-1 большинство систем передачи имеют промежуточные станции, и только отдельные системы передачи могут заканчиваться аппаратурой оконечных станций.
Внутризоновые сетевые узлы создаются на пересечении внутризоновых линий передачи, а сетевые станции – в пунктах окончания этих линий. Внутризоновая сеть содержит узлы и станции второго класса: СУ-2, СС-2 (рис. 1.25, б). На внутризоновых ПСС могут организовываться ТСУ-2, которые размещаются в областных центрах и в других крупных городах. Они обеспечивают следующее:
техническую эксплуатацию и управление внутризоновой ПСС на территории области;
организацию типовых каналов и групповых трактов передачи и их переключение в процессе управления сетью;
соединение типовых каналов и групповых трактов магистральной ПСС с типовыми каналами и групповыми трактами внутризоновой ПСС;
предоставление типовых каналов и групповых трактов передачи во вторичные сети и потребителям.
Сетевые узлы СУП-2 и СУВ-2 организуются, как правило, в районных центрах, а также могут организовываться и в городах областного подчинения. Эти узлы выполняют те же функции, что и СУП-1 и СУВ-1, но на внутризоновой сети.
На местных ПСС создаются сетевые узлы и станции третьего класса: СУ-3, СС-3 (рис. 1.25, в).
На местных ПСС сетевые узлы переключения третьего класса (СУП-3) выполняют функцию организации и предоставления каналов передачи вторичным сетям и потребителям.
|

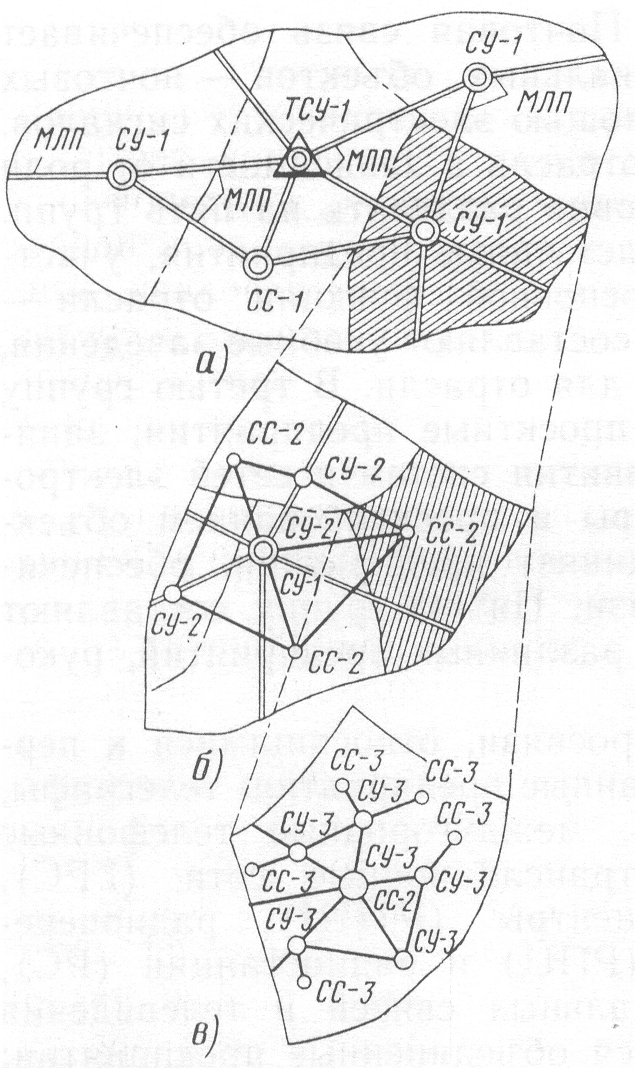

Рис.1.25. Узлы и станции магистральной (а), внутризоновой (б) и местной (в) сетей ПСС ЕНСС |
Сетевые узлы и станции ПСС разных классов могут размещаться в различных населенных пунктах, в одном пункте и даже в одном помещении.
На ПСС сетевые станции могут совмещаться с сетевыми узлами. Например, ТСУ-2 и МСС, как правило, представляют собой единый организационно-технический комплекс. Во многих случаях на внутризоновых первичных сетях узлы СУП-2 (СУВ-2) могут одновременно осуществлять функции ВСС для тех типовых каналов и групповых трактов, которые заканчиваются на этих узлах, а на местных первичных сетях СУП-3 могут одновременно выполнять функции ССМ.
В некоторых случаях сетевые узлы и станции ПСС размещаются совместно с узлами и станциями вторичной сети. Например, междугородние оконечные станции, оконечные междугородние вещательные и телевизионные аппаратные, зоновые узлы телеграфной сети размещаются совместно с МСС в областных и других крупных центрах страны. Центральные телефонные станции и местные узлы коммутации телеграфной сети размещаются совместно с ВСС в районных центрах и в городах областного значения. Узловые и оконечные телефонные станции размещаются совместно с ССМ.
В ЕНСС страны могут организовываться так называемые объединенные узлы:
территориальный автоматический узел управления и коммутации (ТАУК);
автоматический узел управления и коммутации (АУК).
Узлы ТАУК и АУК представляют собой комплекс технических и гражданских сооружений, в рамках которых осуществляется организационно-техническое объединение сетевых узлов магистральной первичной сети, узлов автоматической коммутации общегосударственных телефонной и телеграфных сетей, а также узлов коммутации или переключений других вторичных сетей.
