Самостійна робота № 1 Тестові завдання до теми: «Матеріали для оформлення технічного креслення»
1.Для креслень і малюнків використовують креслярський папір. На якій стороні креслять:
а) на шершавій стороні паперу;
б) на гладенькій паперу;
2. Малюнки на креслярському папері виконують:
а) на шершавій стороні паперу;
б) на гладенькій паперу;
3. На якому папері виконують креслення схем, діаграм, графіків:
а) на міліметровому папері;
б) на кальці;
в) креслярському папері;
4. Для якісного креслення працювати слід двома олівцями:
а)
М, ТМ;
б) Т; 2Т;
в) М і Т.
5. Тонкі лінії виконують олівцем:
а) М;
б) Т; 2Т;
в) 2 М.
6. Вертикальні і лінії з нахилом проводять за допомогою:
а) лінійки;
б) кутника;
в) транспортиру.
7. Для виконання кривих ліній, які не можна провести циркулем використовують:
а) лекала;
б) лінійку;
в) транспортир.
Самостійна робота № 2 Тестові завдання до теми: "Прийоми виконання креслення".
З чого необхідно починати побудову фігури, яку ми креслимо:
З контурів;
З креслення осей симетрії;
2. Розмірні, виносні та осьові лінії слід спочатку наносити:
Доволі ярко;
Непомітно;
3. При обвідці креслення слід звертати увагу на:
Постійність товщини ліній однакової конструкції і на чорноту ліній обвідки.
Правильність виконання креслення.
4. В останню чергу на креслення наносяться:
Наносяться виносні лінії;
Розмірні лінії;
Наносяться виносні і розмірні лінії і проставляються розміри.
Самостійна робота № 3 Завдання до теми: «Формати листів»
Продовжити речення:
Форматом називається ____________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Позначення та розміри сторін основних форматів, відповідають
ДЕСТ-____________________________________________________________
Формат А1 має розміри сторін:
а. 595*742;
б. 594*841;
в. 841* 600;
4. Формат А2 має розміри сторін:
а. 420*594;
б. 440* 550;
в. 425*605.
5. Формат А3 має розміри сторін:
а. 301*398;
б. 297*420;
в. 210*297;
6. Формат А 4 має розміри:
а. 210*297;
б. 420*594;
в. 110*290.
Самостійна робота № 4 Тема: «Основний напис креслення»
Завдання № 1.

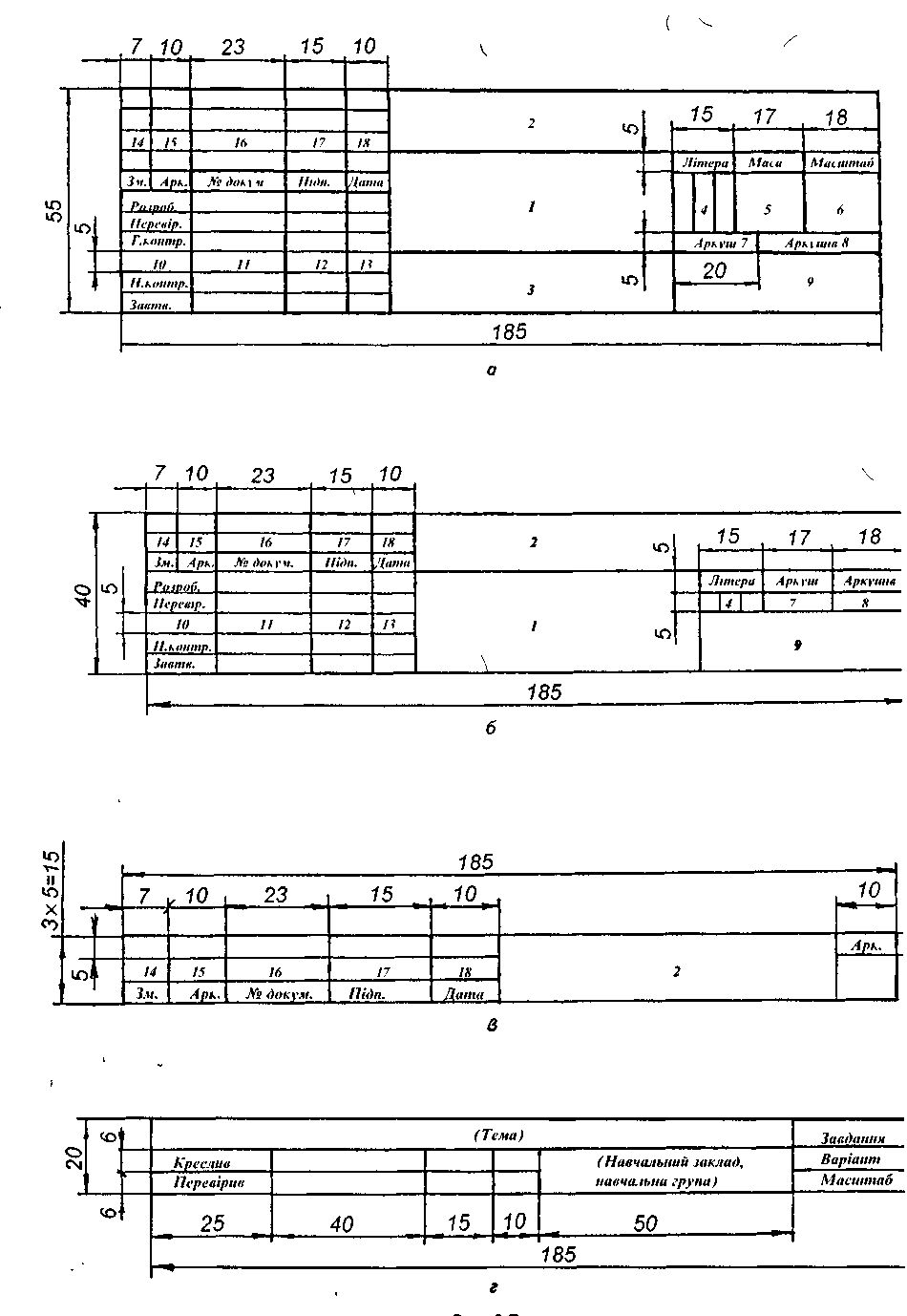

Накреслити основний напис, який використовують для креслень і схем (мал. а )
Завдання № 2.
Накреслити основний напис, який використовують для текстових документів (специфікації) (мал. б);
Завдання № 3.
Накреслити основний напис, який використовують на навчальних кресленнях (мал. в,г).
