Самостійна робота № 17

Тема: Технічні малюнки моделей деталі.

Завдання

Виконати технічний малюнок деталі, креслення якої виконувалось в лабораторній роботі № 6.

Методичні вказівки до виконання

Кінцевою метою вивчення аксонометричних проекцій є побудова технічного малюнка деталі.

Технічний малюнок – це аксонометричне зображення предмету, виконане від руки , на око. Застосовуючи вирізи в технічному малюнку можна передати не тільки зовнішню, але і внутрішню форму деталі або виробу.

Наочність технічного малюнка різних деталей залежить від вибору виду аксонометрії. Для більшості деталей найбільш наочною є прямокутна діметрія.

Не слід застосовувати прямокутну ізометрію для деталей, які мають пірамідальну форму або форму паралелепіпеда , тому що зображення зливаються в одну пряму і наочність предмета втрачається.

Послідовність виконання технічного малюнку така:

1. Вивчають деталь і визначають її робоче положення;

2. Встановлюють на око приблизне співвідношення її розмірів (довжини, ширини, висоти), а також розміри її частин, тобто встановлюють пропорційні залежності між частинами деталі;

3. вивчають конструкцію деталі, в думках її розсікають на прості геометричні форми;

4. встановлюють необхідність розрізу при наявності в деталі внутрішніх полостей;

5. в залежності від форми і конструкції предмета обирають той чи інший вид аксонометричного зображення на малюнку;

6. помічають композицію малюнка.

Самостійна робота № 18

Тема: Розрізи складні

Завдання № 1

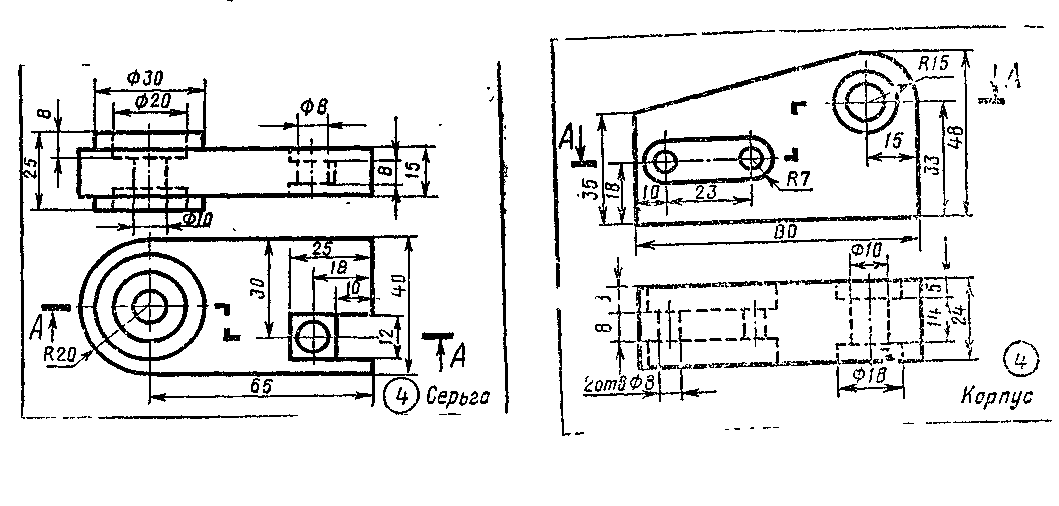

По приведеним зображенням деталі побудувати вид зверху і виконати необхідні розрізи.

Теоретичні відомості

Складні розрізи бувають ступінчатими, якщо січні площини паралельні і ламаними, якщо січні площини перетинаються. При ламаних розрізах січні площини умовно повертають до суміщення в одну площину. При повертанні січної площини елементи предмета, розташовані за нею, викреслюють так, як вони проеціюються на відповідну площину з якою виконується суміщення.

Самостійна робота № 19

Тема: Умовне зображення та позначення різьби на кресленні

1. Згідно ДЕСТ 2. 311-68 різьбу на стрижні незалежно від профілю зображують:

1. основними сполошними лініями по зовнішньому діаметру і сполошними тонкими лініями по внутрішньому діаметру різьби;

2. штриховими лініями по внутрішньому діаметру різьби;

2. На зображеннях, отриманих проекціюванням на площину, перпендикулярну осі стрижня різьбу позначають так:

1. проводять штриховою лінією дугу кола по внутрішньому діаметру;

2. по внутрішньому діаметру проводять тонкою лінією дугу, розімкнену в любому місці.

3. Як називають довжину ділянки неповного профілю в зоні переходу від різьби до гладкої частини деталі?

1. збіг різьби;

2. зсув різьби;

4. Різьбу у отворі на продольному розрізі зображують:

1. суцільними лініями по внутрішньому і зовнішньому діаметрах;

2. суцільними основними лініями, по внутрішньому діаметрі і суцільними тонкими – по наружному діаметрі.

5. Сполошну тонку лінію наносять на відстані не менш_____мм і не більше величини шага різьби від основної лінії:

1. 0,5 мм

2. 0, 8 мм.

3. 10 мм

6. Як позначається метрична різьба на кресленні:

1. буквою Т

2. буквою М

7. Як позначається трубна різьба на кресленні:

1. Труб. 1^//;

2. 3/4^//
