Завдання № 1.

Побудувати третю проекцію моделі по двом заданим за індивідуальним варіантом на папері формату А- 4

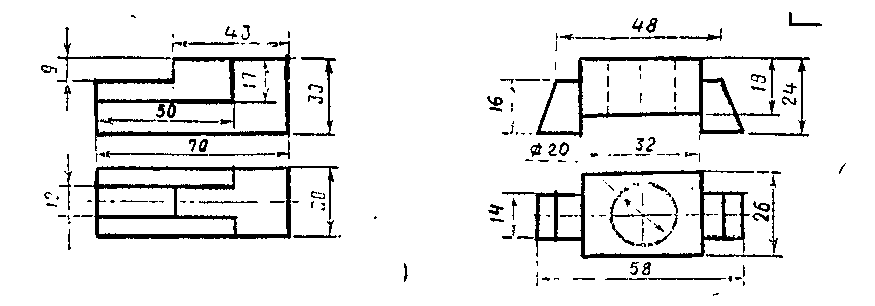

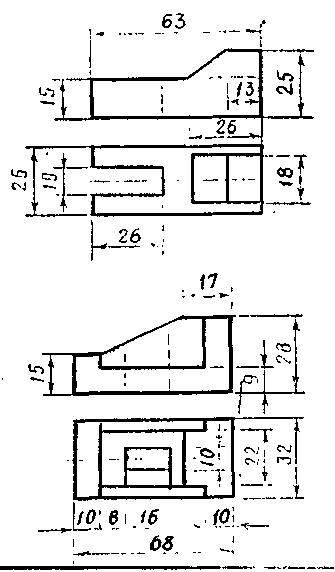

Варіант № 1

Варіант № 2

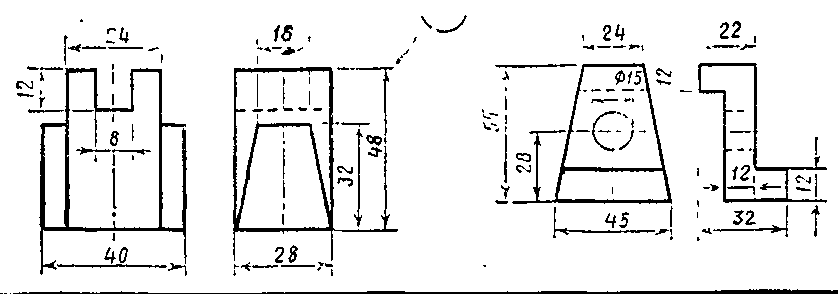

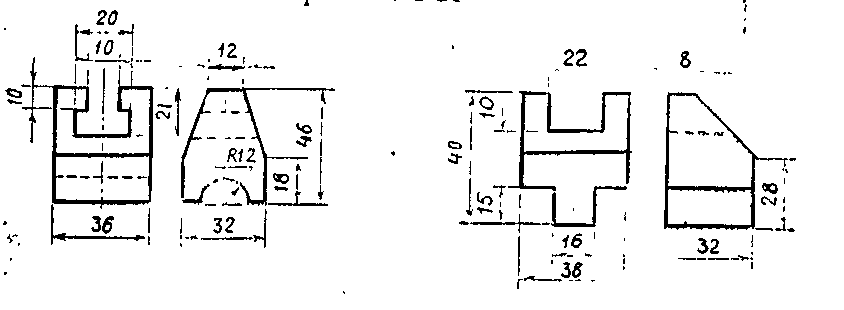

Варіант № 3

Варіант № 4

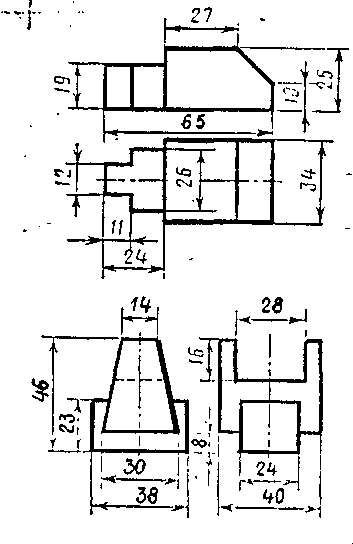

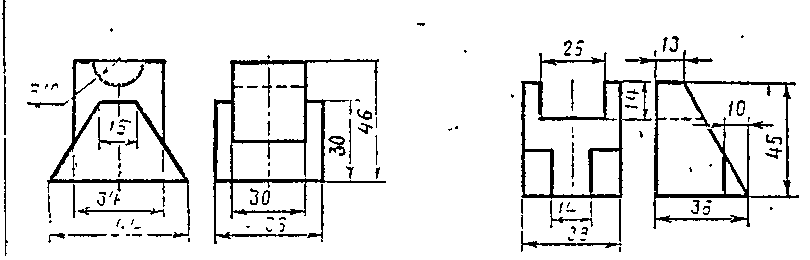

Варіант № 5

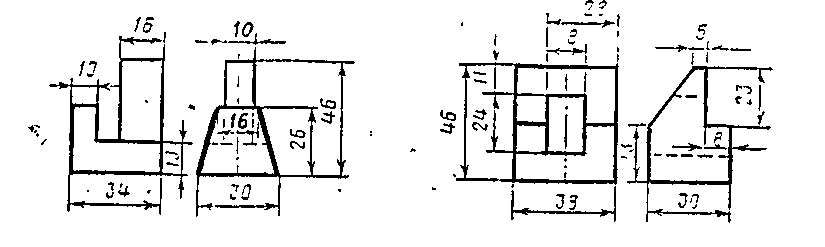

Варіант № 6 Варіант № 7

Варіант № 6 Варіант № 7

Варіант № 6

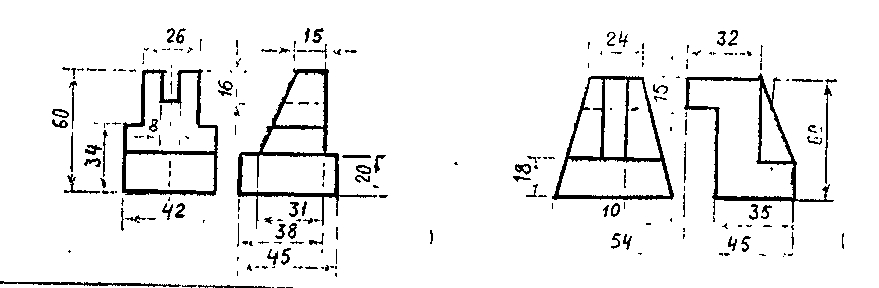

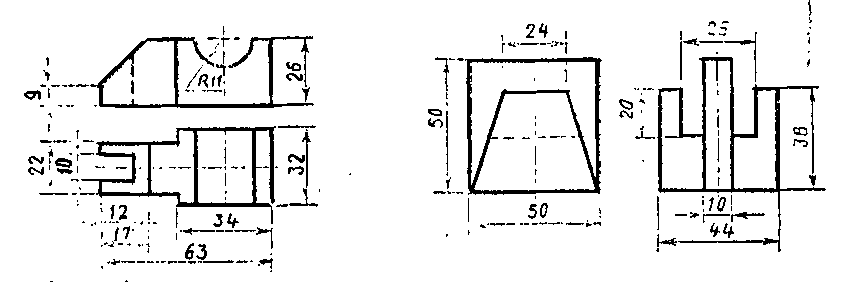

Варіант № 8

Варіант № 9

Варіант № 9

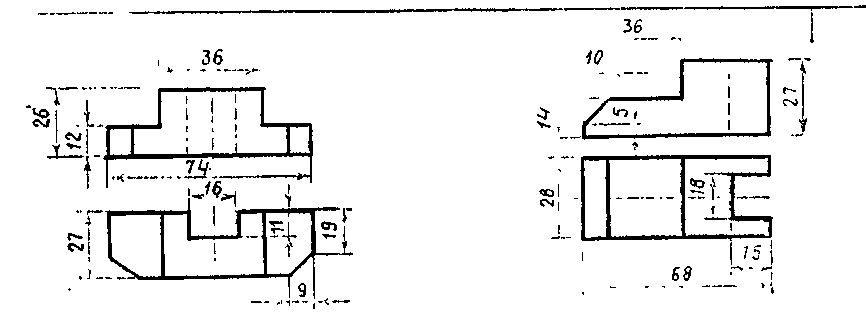

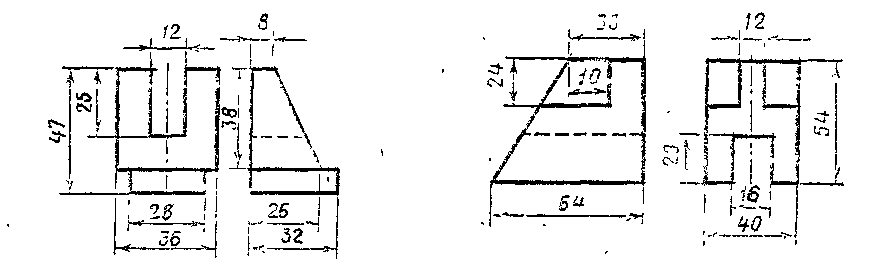

Варіант № 10

Варіант № 11

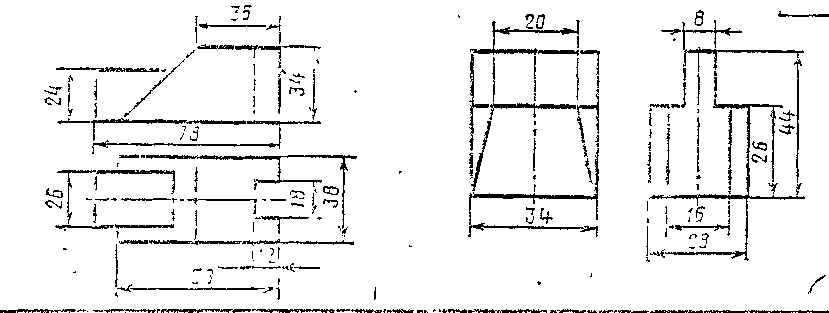

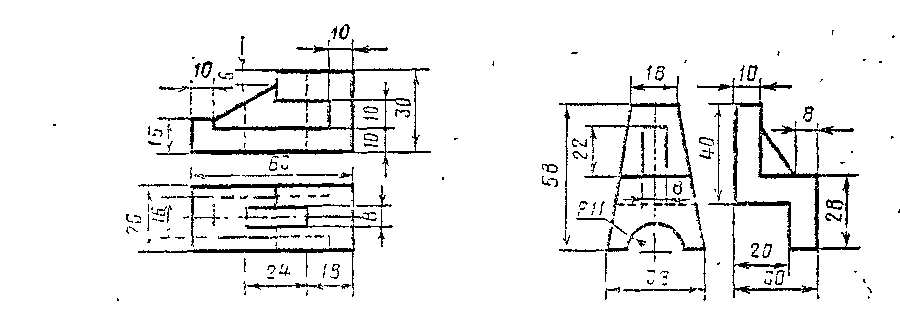

Варіант № 12

Варіант № 13

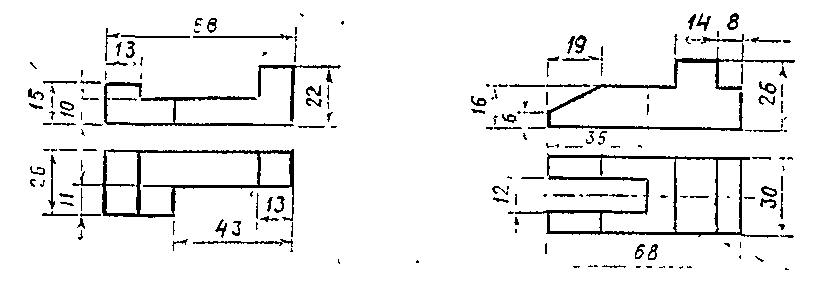

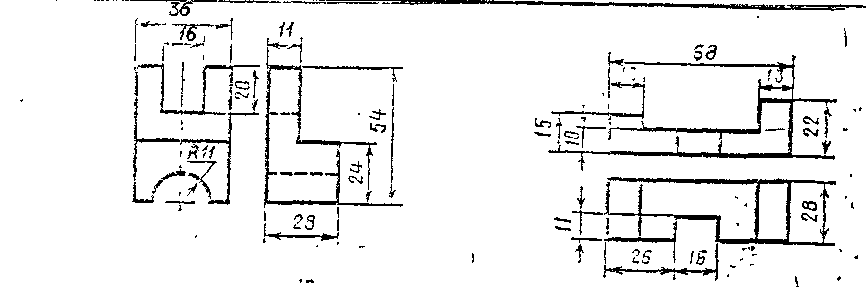

Варіант № 14

Варіант № 15

Методичні вказівки щодо виконання завдання.

При виконанні цього завдання виникають труднощі двох видів. В одному випадку, ми розуміємо, якими поверхнями обмежений предмет, і труднощі виникають лише при побудові третіх проекцій окремих точок і ліній внаслідок складності форми предмету. Щоб не виникали труднощі, рекомендується вводити означення окремих точок на відомих проекціях предмету. Після знаходження третьої проекції точки ці означення слід стерти.

Труднощі другого порядку полягають в тому, що при уявній простоті предмету зразу важко уявити форму предмета, зрозуміти, якими поверхнями предмет обмежений. Для з’ясування форми предмета дві його задані проекції слід розглядати разом. Порушення цього правила часто є причиною труднощів. На проекціях предмета слід уявно виділити окремі елементи, які мають просту геометричну форму (паралелепіпед, призму, піраміду, циліндр, конус, шар). Необхідно зробити припущення про форму любого із елементів предмету по одній із проекцій, слід одразу ж перевірити правильність уявлення по другій проекції. У випадку неправильності припущення слід відказатися від нього і зробити нове припущення.

Вихідний контроль.

Складіть алгоритм виконання завдання.

___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Після виконання роботи студент повинен

Знати: знати правила побудови третьої проекції за двома даними.

Вміти: вміти побудувати третю проекцію за двома даними.

Завдання додому: виконати самостійні роботи № 16, 17 в зошиті для самостійних робіт.

Інструкційна карта

Лабораторна робота № 7

Тема: Побудова проекцій геометричних тіл.

Мета: вміти побудувати проекції геометричних тіл.

Матеріально-технічне обладнання: інструкційна карта до виконання лабораторної роботи, креслярська дошка папір формату А-4, олівці, лінійка.

Література.

1.Баранова Л. А., Панкевич А. П. Основы черчения: Учебник для техникумов. – М.: Высшая школа, 1978.– 287 с.

2.Є. А.Антонович, Я. В. Василишин, В. А. Шпільчак. Креслення: Навчальний посібник /За ред. Проф. Є.А. Антоновича. – Львів: Світ, 2006. – 512 с.

3. Хаскин А. М. Черчение. – К.: Вища школа, 1985.– 447с.

Правила техніки безпеки та організації робочого місця.

1.Дошка для креслення повинна бути стійкою, нахиленою під кутом

20-30⁰ до горизонту.

2. Під час роботи на креслярській дошці не повинно бути нічого лишнього, непотрібного, в даний момент для виконання креслення.

3. Руки повинні бути чистими, щоб не забруднити креслення.

4. Кнопки, циркулі, заточки для олівців повинні знаходитись в окремому пеналі.

Зміст та послідовність виконання роботи.
