1. Вхідний контроль

1. Продовжіть речення:

Спряження – це __________________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Назвіть основні елементи спряження

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. В технічному кресленні при побудові спряжень частіш за все задається __________________________ дуги спряження.

Теоретичні відомості.

Спряження – плавний перехід від однієї лінії до іншої, виконаний за допомогою проміжної лінії.

Основні елементи спряження – радіус спряження, центр спряження, точки спряження або переходу. При побудові спряжень зазвичай задають радіус дуги спряження, а інші елементи визначають у процесі побудови.

Плавний перехід однієї лінії в іншу називається дотиком.

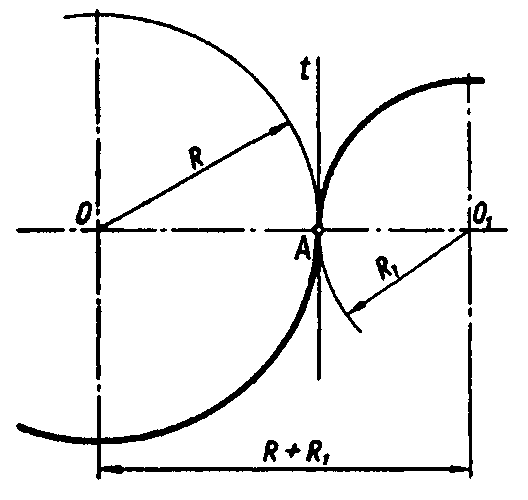

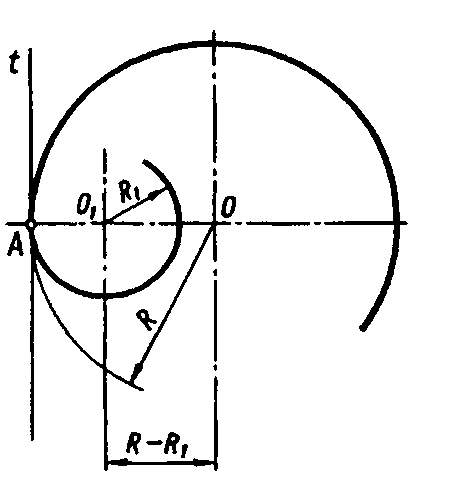

Існують три види дотику кіл: зовнішнє, коли відстань між центрами дорівнює сумі радіусів R₁+R₂ і точка дотику розташована на лінії центрів між О₁ і О₂ (мал..1), внутрішнє, коли відстань між центрами дорівнює різниці радіусів R₁-R₂ і точка дотику знаходиться на лінії центрів за точками О₁ і О₂ (мал.2).

Мал. 1. Мал. 2

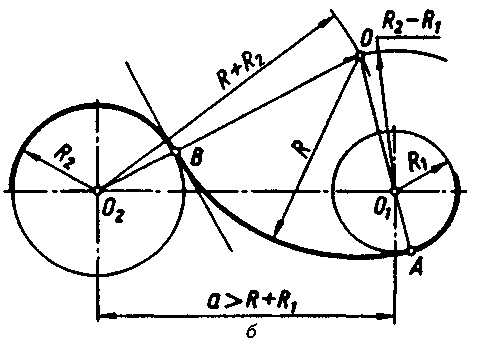

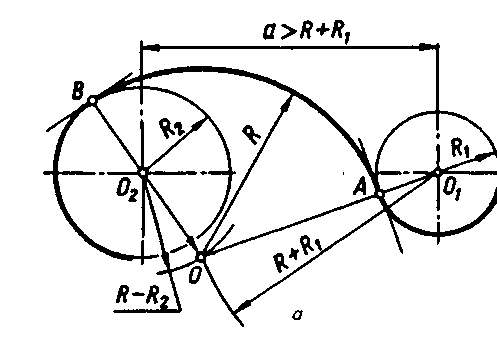

Змішане спряження характеризується тим, що одна спряжувана дуга розміщена всередині дуги спряження, а інша – поза нею.

Спряження сторін прямого, гострого і тупого кутів дугою радіуса R – округлення кутів.

Проводять дві прямі, паралельні сторонам кута, на відстані радіуса R спряження. Ці прямі є геометричним місцем центрів кіл радіуса R, дотичних до цих прямих. Точка О перетину допоміжних прямих – центр дуги спряження. Перпендикуляри, опущені із центра О на дані прямі, визначають точки спряження А і В. Радіусом R проводять дугу спряження між точками А і В.

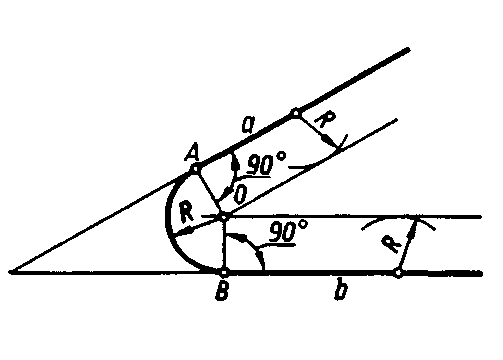

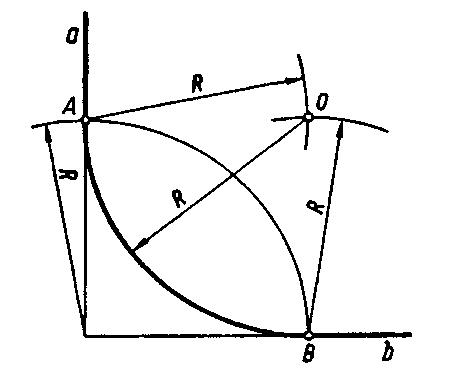

Спряження прямого кута Спряження гострого кута

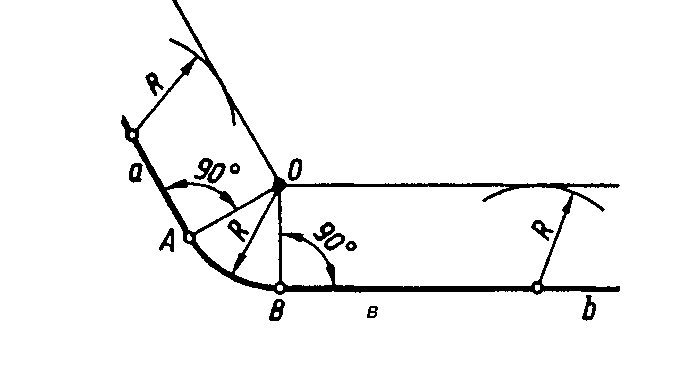

Спряження тупого кута

Завдання № 1.

Накреслити зображення контурів деталей на папері А-4 і нанести розміри.

Вихідний контроль.

1. Як побудувати спряження двох прямих, що перетинаються?

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Як побудувати внутрішнє, зовнішнє, змішане спряження двох кіл? ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Після виконання роботи студент повинен

Знати: знати поняття «спряження», їх призначення .

Вміти: креслити спряження..

Завдання додому:

1. Виконати у зошиті для самостійних робіт роботи № 7-11.

2.Підготуватися до семінару на тему: «Вступ. Мета та задачі предмета. Основи оформлення технічного креслення та геометричні побудови».

План

1. Прийоми виконання креслення

2. Нахил та конусність.

3. Правила нанесення розмірів

4. Спряження.
