Вхідний контроль
Дайте визначення поняттю «Розрізи».
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Залежно від кількості січних площин розрізи бувають:
__________________________________________________________________________
Залежно від положення січної площини щодо горизонтальної площини проекцій розрізи поділяються на:___________________________________________________
Завдання № 1.
З’єднати половину фронтального розрізу з половиною виду спереду.
Методичні вказівки щодо його виконання.
Розрізом називається зображення предмета, уявно розсіченого однією або кількома площинами.
На розрізі показується те, що є в січній площині, і те, що розташоване на ній.
Допускається зображувати не все, що розташоване за січною площиною, якщо це не потрібне для розуміння конструкції предмету.
В залежності від положення січної площини розрізи бувають:
горизонтальні;
вертикальні (фронтальні, профільні)
нахилені.
Горизонтальні, фронтальні та профільні розрізи найчастіше розташовують на місці відповідних основних виглядів. Це дає змогу зменшити кількість зображень.
Положення січної площини вказують на кресленні розімкненою лінією. На штрихах ставлять стрілки, які вказують напрям погляду; стрілки слід наносити на відстані 2-3 мм від кінця штриха. На початку і на кінці лінії перерізу ставлять одну й ту саму велику літеру українського алфавіту. Розріз має бути відмічений написом на зразок «А-А».
Коли січна площина збігається з площиною симетрії предмета, а відповідні зображення розташовані на одному й тому ж аркуші в безпосередньому проекційному зв’язку і не розділені жодними іншими зображеннями, для горизонтальних, фронтальних і профільних розрізів не відмічають положення січної площини і розріз не супроводжують написом.
Розріз, який служить для виявлення будови предмета лише в окремому, обмеженому місці, називається місцевим. Його виділяють на вигляді суцільною хвилястою лінією, яка не має збігатись із будь-якими іншими лініями зображення.
Частини вигляду і відповідного розрізу допускається поєднувати, розділяючи їх суцільною хвилястою лінією. Якщо при цьому поєднується половина вигляду і половина розрізу, кожний з яких є симетричною фігурою, то лінією розділу є вісь симетрії.
Вихідний контроль.
Дайте визначення : «розріз».
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Як називається розріз в якому поєднується частина виду і частина розрізу?
_______________________________________________________________
Як їх розділяють на кресленні?
_______________________________________________________________
Знати: правила креслення простих розрізів, позначення їх на кресленні.
Вміти: вміти побудувати прості розрізи.
Завдання додому: в зошиті для самостійних робіт виконати завдання до теми: «Розрізи складні» та тестові завдання з тем: «Умовне зображення та позначення різьби на кресленні», «Різьбові з’єднання. Зварні з’єднання»
Інструкційна карта
Лабораторна робота № 10

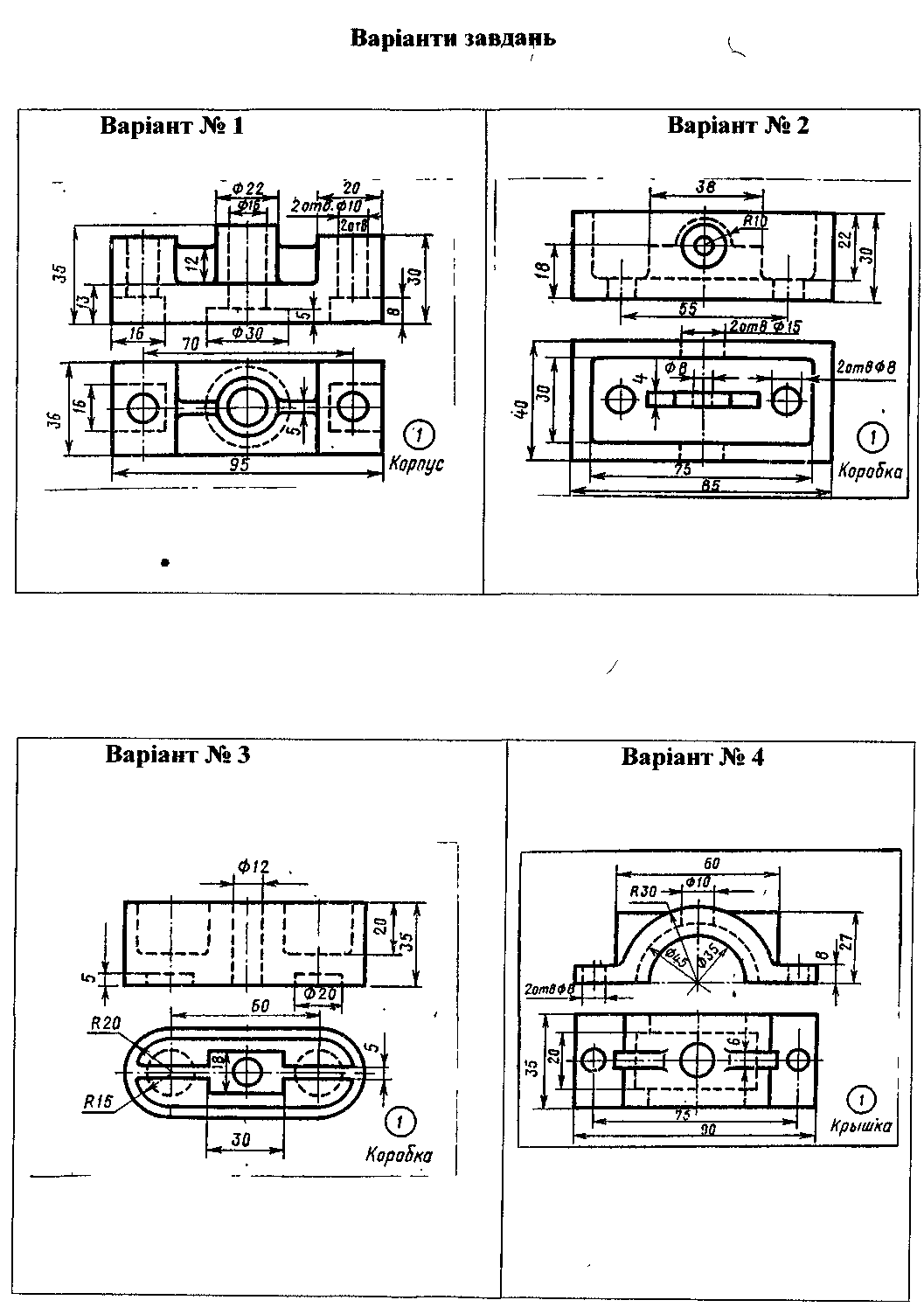

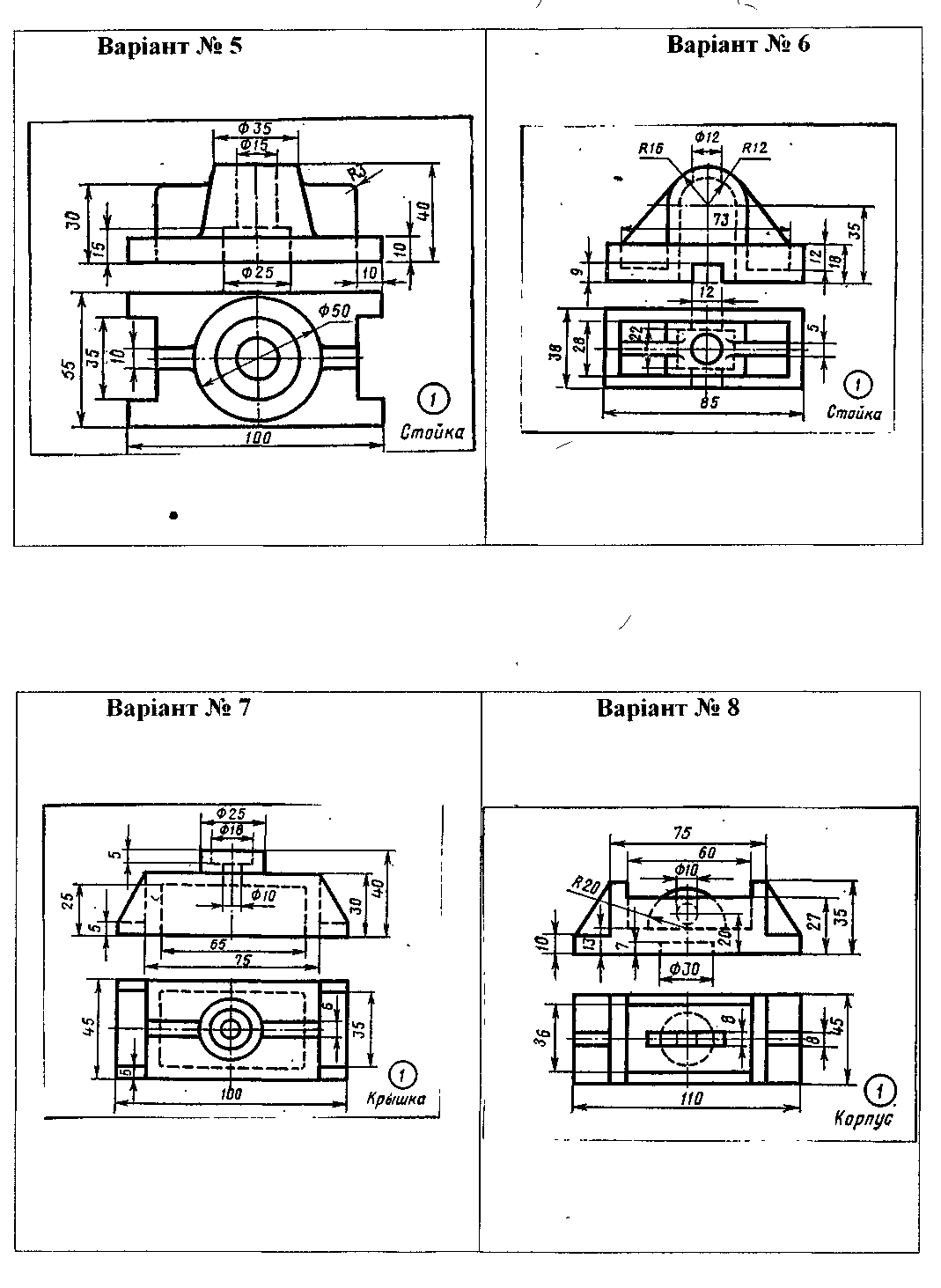

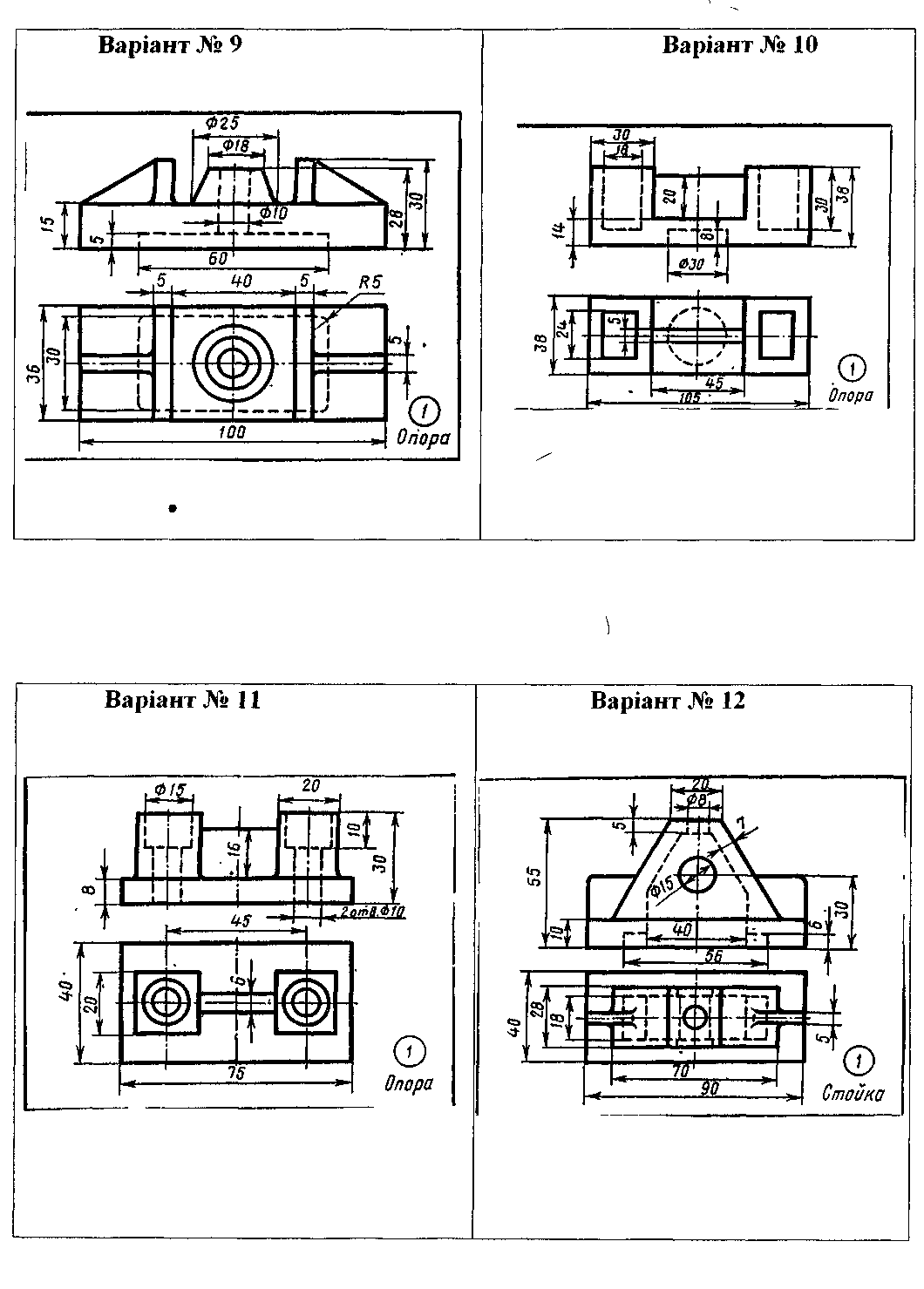

Тема: Технічні ескізи.
Мета: вміти виконати технічні ескізи.
Матеріально-технічне обладнання: інструкційна карта до виконання лабораторної роботи, учбові моделі, креслярська дошка, олівці, папір формату А-4.
Література.
1.Баранова Л. А., Панкевич А. П. Основы черчения: Учебник для техникумов. – М.: Высшая школа, 1978.– 287 с.
2.Є. А.Антонович, Я. В. Василишин, В. А. Шпільчак. Креслення: Навчальний посібник /За ред. Проф. Є.А. Антоновича. – Львів: Світ, 2006. – С. 190-196
3.Хаскин А. М. Черчение. – К.: Вища школа, 1985.– 447с.
Правила техніки безпеки та організації робочого місця.
1.Дошка для креслення повинна бути стійкою, нахиленою під кутом
20-300 до горизонту.
2.Під час роботи на креслярській дошці не повинно бути нічого лишнього, непотрібного, в даний момент для виконання креслення.
3.Руки повинні бути чистими, щоб не загрязнити креслення.
4.Кнопки, циркулі, заточки для олівців повинні знаходитись в окремому пеналі.
Зміст та послідовність виконання роботи.
