Вхідний і вихідний опори такої моделі в першому на6лиженні ви­значаються рівняннями

R_вх ≈ R₁; R_вих = 0. (6.6)

Співвідношення (6.3) - (6.6) для реального ОП виконуються з деякими на6лиженнями.

На рис. 6.12, б зо6ражена принципова схема підсилювального каскаду на мікросхемі 140УД1А. При вказаних номіналах навісних компонентів схеми підсилення від6уваеться в смузі частот до 2МГц з коефіцієнтом підсилення 60, що досить точно відповідає формулі (6.5). Ланцюжок С1, R4 призначе­ний для корекції частотної характеристики підсилювача.

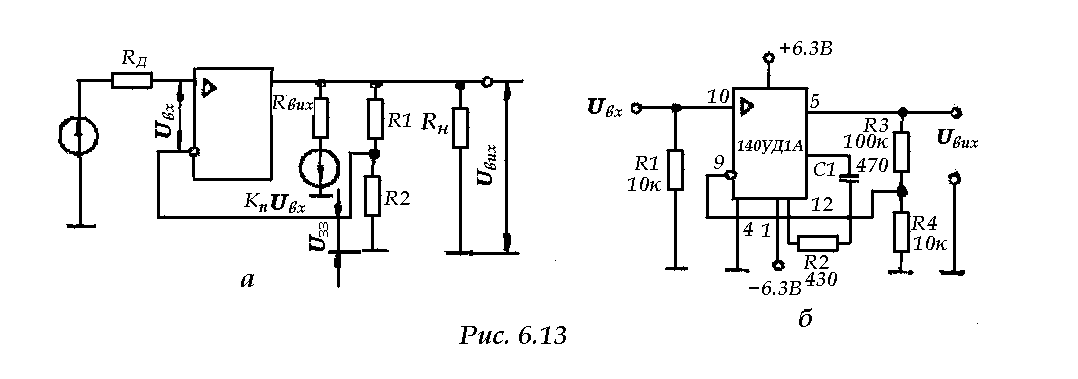

Модель неінвертуючого ввімкнення ОП показана на рис. 6. 13, а. Напру­га зворотного зв'язку, що знімається з подільника напруги R1, R2, про­порційна вихідній напрузі підсилювача

U_зз = U_вихR₂/(R₁ + R₂)= β_U U_вих (6.7)

Беручи до уваги, що коефіцієнт підсилення ідеального ОП визначається рівнянням (6.5), для неінвертуючого підсилювача одержимо

К_пU = 1/β_U =(R₁ + R₂)/R₂ = 1+ R₁/R₂. (6.8)

Якщо R₁ = 0, то К_пU = 1, R_вх = R₂ і ОП стає неінвертуючим повторю­вачем напруги. Однак такий повторювач передає постійну напругу, не вносячи додаткового зсуву фази.

Вхідний опір реального неінвертуючого підсилювача з врахуванням зворотного зв'язку великий:

R_вх = R_{вх. м} (1 + β_U К_пU ), (6.9)

де R_{вх м} – власний вхідний опір мікросхеми; К_пU – коефіцієнт підсилення мікросхеми без зворотного зв'язку.

Вихідний опір реального неінвертуючого підсилювача

R_вих = R_{вих. м} [1/(1 + β_U К_пU )], (6.10)

де R_{вих. м} – власний вихідний опір мікросхеми.

Принципова схема неінвертуючого підсилювача змінного струму на мікросхемі 140УД1А показана на рис. 6.13, б. Верхня частота смуги пропус­кання підсилювача така сама, як і в підсилювачі на рис. 6.12, б.

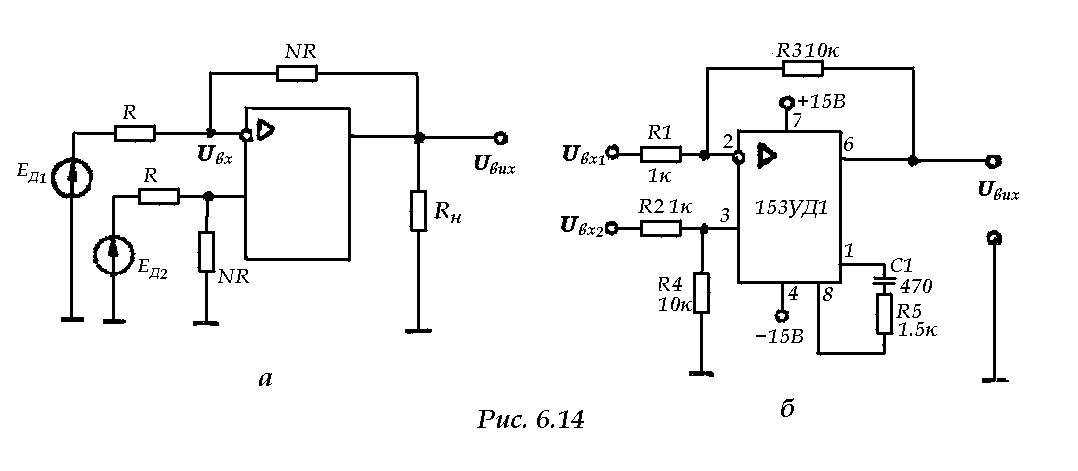

Диференційне ввімкнення ОП (рис. 6.) 4, а) поєднує інвертуючу та не­інвертуючу схеми. Вмикання ОП, як у диференційному підсилювачі, при­значене для підсилення різниці напруги Е_Д2 – Е_Д1. Для того, щоб одержати рівняння коефіцієнта передачі схеми, врахуємо, що струми джерел сигналів не розгалужуються на входи підсилювача, а різниця напруг між входами ОП – ≈ О, тобто ≈ . При цьому для схеми справедлива система рівнянь (Е_Д1 – )/ R = ( – U_вих )/NR, = Е_Д2NR/[R(N + 1)] = NЕ_Д2 /(N + 1), розв'язок якої

U_вих = N(Е_Д2 –Е_Д1). (6.11)

Отже, коефіцієнт передачі ОП з диференційним входом визначається відношенням U_вих /(Е_Д2 – Е_Д1) і дорівнює сталому коефіцієнту N, що враховує співвідношення між значеннями зовнішніх опорів.

На рис. 6. 14, б показано принципову схему диференційного вмикання ОП на мікросхемі 153УД1 з К_пU = 10. Співвідношення опорів резисторів R1, R3 та R2, R4 підтверджують правильність теоретичних висновків формулу (6.11).
