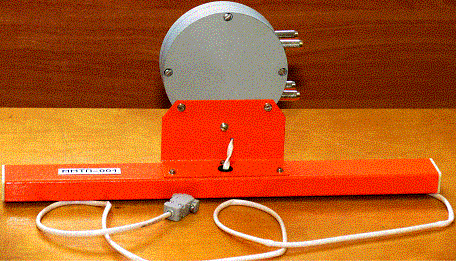

Описание установки Установка для проведения лабораторной работы состоит из макета (рис.2), блока питания и пульта управления (рис.3).

Рис. 2

Рис. 3

Программное обеспечение.

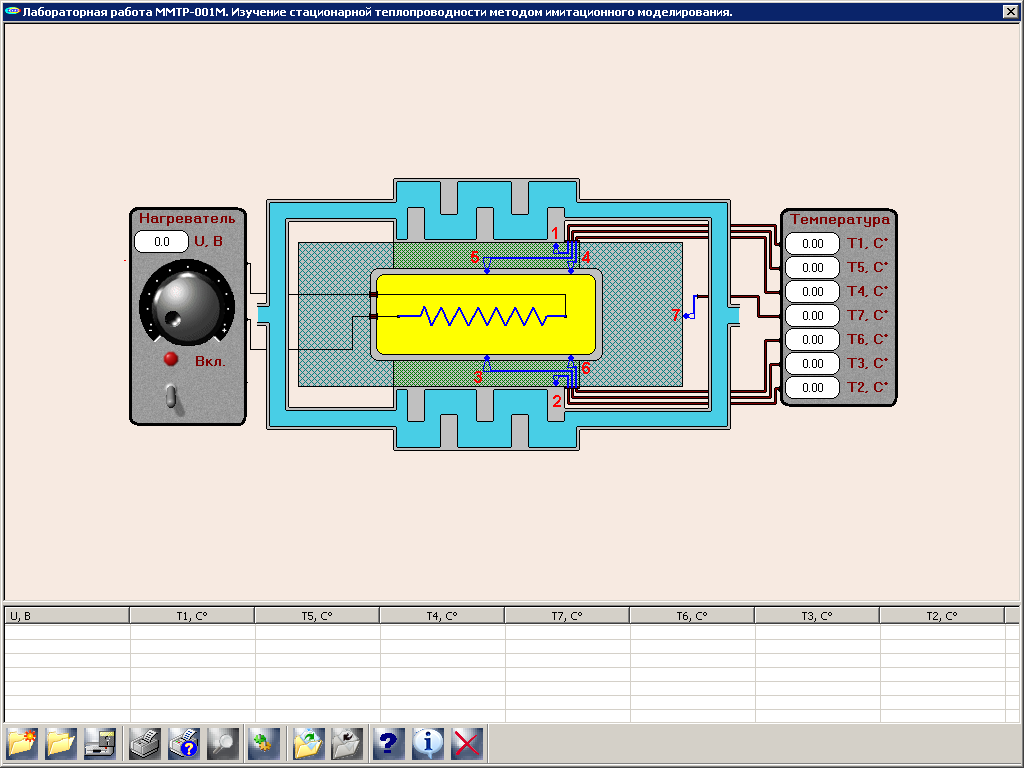

Окно программы представлено на рисунке 4.

Рис. 4

Окно списка сохраненных значений (Рис.5) предназначено для сохранения текущих параметров измерения для их последующего просмотра, анализа и обработки.

Рис. 5

Окно измерений представлено на рисунке 6. В нем отображаются текущие значения измеряемых величин и схематически изображены точки их измерения.

Рис. 6

Панель инструментов представлена на Рис.7. Расшифровка пиктограмм панели инструментов представлена в таблице1.

Рис. 7

Таблица 1

	Новый - создание нового документа (т.е. пустого списка измеренных значений) для последующего заполнения согласно заданию
	Открыть - открытие файла ранее сохраненного документа для последующего анализа, печати и т.д
	Сохранить как... - сохранение документа (т.е. списка измеренных значений) в файл с явным указанием имени
	Печатать - вывод результатов измерений на принтер
	Установки печати - настройка различных параметров печати (бумага, ориентация и т.д.)
	Предварительный просмотр печати - просмотр на экране, как будет выглядеть напечатанный документ
	Установки – выбирается температура горячей поверхности
	Внести в список - добавляет в список измеренных значений все текущие параметры. При этом осуществляется сортировка по возрастанию параметров в соответствии их положением в таблице слева направо
	Удалить из списка - удаляет из списка измеренных значений выделенное измерение (выделение осуществляется щелчком левой кнопки "мыши" в области выделяемой линии таблицы)
	Справка - получение справки
	Авторы - информация об авторах программы ММТД-001М
	Выход - завершение работы с программой

Порядок проведения эксперимента.

До включения установки все регуляторы должны находиться в крайнем левом положении.

1. Запускается программа MMTP_001M.exe.

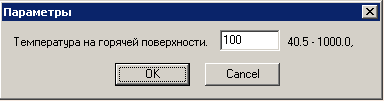

2. При помощи меню «Установки» выбирается температура на горячей поверхности (рис.8).

Рис. 8

3. Выключателем [1] (Рис.9) экспериментальная установка включается в сеть.

Рис. 9

4. На пульте управления последовательно включаются следующие тумблеры:

Тумблер питания [12] Тумблер подсветки экрана [11] Тумблер нагрева [2].(Рис.10).

5. Плавным вращением ручки реостата [5] устанавливается нужное напряжение на нагревателе.

Напряжение U и температура горячей поверхности Т_г должны находиться в соответствии друг с другом согласно графической зависимости представленной на рисунке 10, на котором рабочая зона заштрихована. Таким образом, если Т_г=90ºС, то напряжение изменяется в диапазоне от 70 до 90 Вольт.

Рис. 10

6. Определяются значения температур семи температурных датчиков, которые вместе со значением U заносятся в протокол эксперимента (табл.2). Регистрация показаний производится по индикаторному прибору на пульте управления, показания которого дублируются на мониторе.

7. По окончании эксперимента производится перевод всех регулирующих органов в исходное положение.

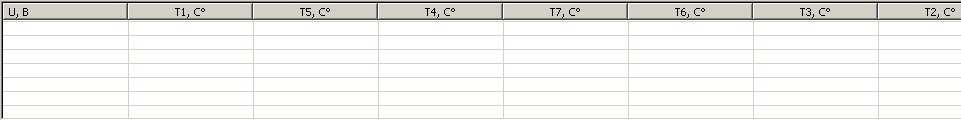

Таблица 2
