Описание установки

Экспериментальная установка состоит из цилиндра (рис.1) и пульта управления (рис.2).

Рис. 1

Рис. 2

Программное обеспечение.

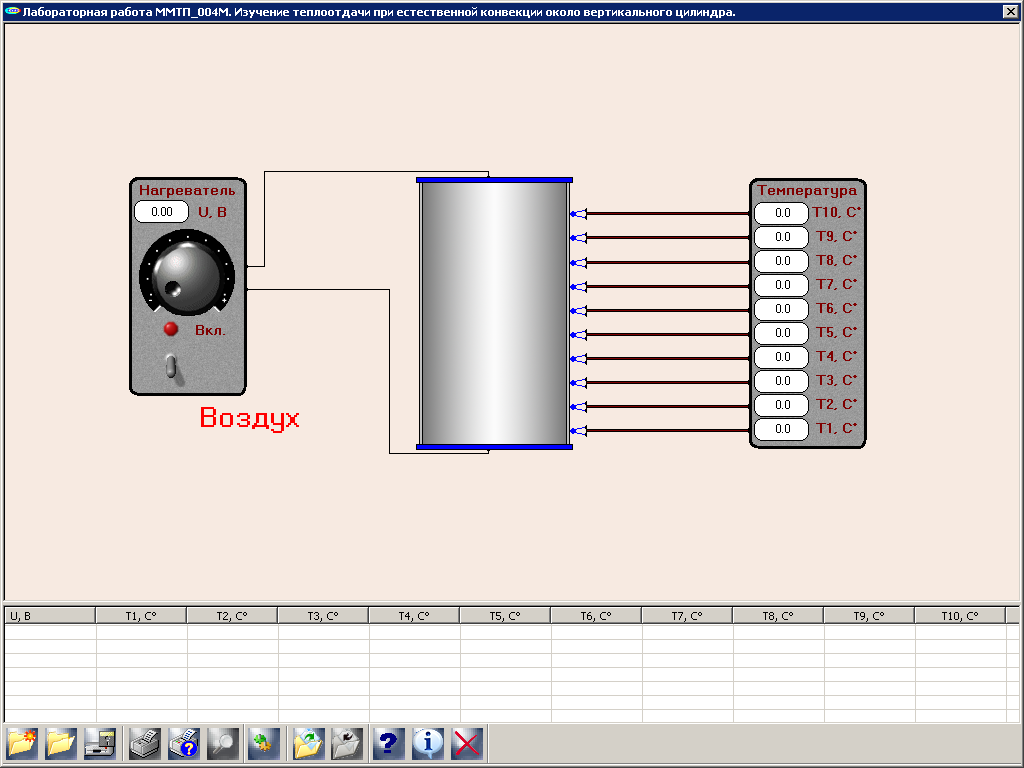

Окно программы представлено на рисунке 3.

Рис. 3

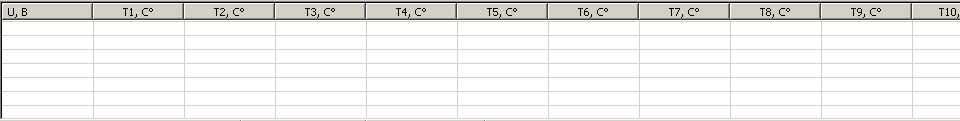

Окно списка сохраненных значений (Рис.4) предназначено для сохранения текущих параметров измерения для их последующего просмотра, анализа и обработки.

Рис. 4

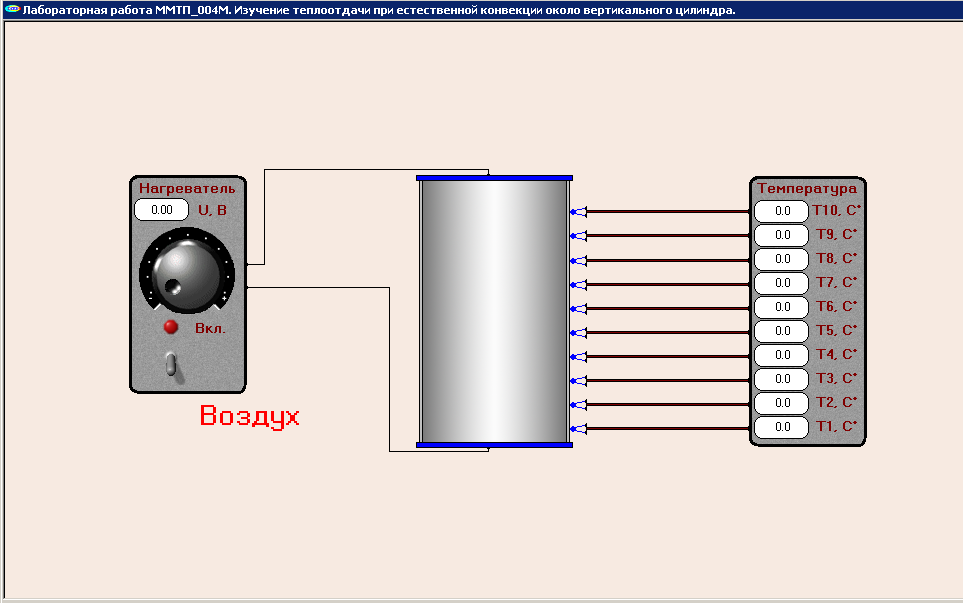

Окно измерений представлено на рисунке 5.

Рис. 5

Панель инструментов представлена на Рис.6. Расшифровка пиктограмм панели инструментов представлена в таблице 1.

Рис. 6

Таблица 1

	Новый - создание нового документа (т.е. пустого списка измеренных значений) для последующего заполнения согласно заданию
	Открыть - открытие файла ранее сохраненного документа для последующего анализа, печати и т.д
	Сохранить как... - сохранение документа (т.е. списка измеренных значений) в файл с явным указанием имени
	Печатать - вывод результатов измерений на принтер
	Установки печати - настройка различных параметров печати (бумага, ориентация и т.д.)
	Предварительный просмотр печати - просмотр на экране, как будет выглядеть напечатанный документ
	Установки - Выбирается среда в которую погружен цилиндр.
	Внести в список - добавляет в список измеренных значений все текущие параметры. При этом осуществляется сортировка по возрастанию параметров в соответствии их положением в таблице слева направо
	Удалить из списка - удаляет из списка измеренных значений выделенное измерение (выделение осуществляется щелчком левой кнопки "мыши" в области выделяемой линии таблицы)
	Справка - получение справки
	Авторы - информация об авторах программы ММТД-005М
	Выход - завершение работы с программой

Порядок проведения эксперимента.

До включения установки все регуляторы должны находиться в крайнем левом положении.

1. Запускается программа MMTP-004M.EXE.

2. При помощи меню «Установки» выбирается вариант проведения эксперимента. (рис.7).

Рис. 7

3. Выключателем [1] (Рис.8) экспериментальная установка включается в сеть.

Рис. 8

4.На пульте управления последовательно включаются следующие тумблеры:

Тумблер питания [12] Тумблер подсветки экрана [11] Тумблер нагрева [2].(Рис.9).

5. Плавным вращением ручки реостата [5] устанавливается нужное напряжение на нагревателе.

6. Определяются значения температур шести температурных датчиков, которые вместе со значением U заносятся в протокол эксперимента (табл.2). Регистрация показаний производится по индикаторному прибору на пульте управления, показания которого дублируются на мониторе.

7. По окончании эксперимента производится перевод всех регулирующих органов в исходное положение.

Рис. 9

3. Экспериментальная установка включается в сеть выключателем 1 (Рис.7).

4. На пульте управления последовательно включаются тумблер питания 12 и тумблер включения нагрева 2 , и тумблер подсветки экрана 7.

Плавным вращением ручки реостата 5 устанавливается нужное напряжение.

Определяются значения температур температурных датчиков, которые вместе со значением U заносятся в протокол эксперимента нажатием пиктограммы «Внести в список» . Аналогичные измерения проводятся и при других значениях напряжения.

По окончании эксперимента производится перевод всех регулирующих органов в исходное положение.

Все результаты измерения заносятся в протокол (таб.2).

Таблица 2

№ режима	U	Показания термопар
		tст1	tст2	…	tст10
	B	oC	oC	oC	oC
1
2
3
.
.
.
