4. Індексація дереворіжучого обладнання. Для д/о обладнання прийнята індексація, яка складається із букв і цифр.

Перша велика буква або дві перші ( велика і мала) позначають групу обладнання:

1. Р – рама лісопильна

2. Л – стрічковопильний

3. Ц – круглопильний

4. С – стругальний

5. Ф – фрезерний

6. Ш - шипорізний

7. Св – свердлильний

8. Д – довбальний

9. Т – токарний

10. Кп – круглопалочний

11. Шл – шліфувальний

Слідуюча велика буква ( або дві великі ) позначає підгрупу:

ЛД – стрічковопильний ділильний

ЛС – стрічковопильний столярний

ЦМ – круглопильний багатопильний

ЦК – круглопильний кінцевирівнювач

СФ – стругально - фуговальний

СР – стругально – рейсмусовий

ШД – шипорізний двохсторонній

ШП – шипорізний прямого шипа

ШЛХ – шипорізний «ласточкін хвіст»

СвПА - свердлильно-пазовий с автоподачею

ШлПС - шліфувальний з рухомим столом

Цифри, які стоять після букв означають основний параметр верстата.

ЛС80 – шків діаметром 800 мм

Ц2К12 – двохпильний кінцевирівнювач для брусків довжиною до 1200 мм

СФ4 - максимальна ширина обробітку 400 мм

Ф2К – фрезерний 2-шпіндельний з карусельним столом

РК63- рама оцупкова

Цифра після риски означає номер моделі

СФ4 – 4

СР6 – 6

РД120-1

1,4,6 – номера моделей.

5. Дереворізальні інструменти, їх види.

Це інструмент, яким здійснюється обробіток деревини.

Види:

1. Рамні пилки – це тонке стальне полотно, на якому нарізані зуби.

Це робочий орган лісопильних рам

У зуба виділяють слідуючі елементи: 7

1. О снова 1

2. В ершина (лезо) 8

3. В исота

4. К рок

5. П азуха 4

6. П ередня грань 5 6

7. З адня грань 2

8. Б ічні грані

3

Розвід – почергове відхлення зубів вліво і право для запобігання зажиманню полотна шини. Величина розводу – 0,7 мм для м’яких в одну сторону ; 0,5 мм – для твердих.

2. Круглі пили - це металевий диск, на якому нарізані зуби.

Це робочі органи круглопильних верстатів. По призначенню вони поділяються на круглі пили:

1 . Для повздовжнього загострюється передня грань

розпилювання

2. Для поперечного загострювання косе 45 ⁰ – 60 ⁰

Пили по формі поперечного перерізу бувають:

1 . Плоскі — для поперечного і повздовжнього розпилювання

2 . Конічні — менша ширина пропилу, для поздовжнього розпилювання

3 .Стругальні — чистовий обробіток, для повздовжнього розпилювання

(чисторіжучі)

Використовуються такожі круглі пили, які мають пластини із твердих сплавів. Вони призначені для розпилювання ДСП, ДВП, фанери .

1,5 мм

3.Стрічкові пили – стальна стрічка у якої нарізані зуби. Робочий орган стрічковопильних верстатів.

За призначенням на:

1. столярні - вузькі – 10-60 мм.

2. Ділильні – 50-175 мм

З’єднують стрічку шляхом спаювання.

4. Ножі - це загострена пластина. Робочий орган стругальних верстатів.

5. Фрези - робочий інструмент фрезер. верстата. Бувають: 1. цільні

2. збірні

6. Стамески, гачки, різці.

7. Шліфувальна шкірка.

8. Свердло.

6. Поняття про лісопильні рами.

Лісопильною рамою - називають верстат для повздовжнього розпилювання деревини в якому розпилювання здійснюють рамними пилами, що закріплені в пильній рамці і здійснюють зворотньо- поступальний рух.

Всі лісопильні рами по розміщенню і напрямку руху пильної рамки поділяються на горизонтальні та вертикальні.

Вертикальні лісопильні рами - мають пильні рамки, в яких закріплені пили і які здійснюють рух у вертикальній площині.

Лісопильні рами класифікують:

1. По способу встановлення поділяються на стаціонарні і пересувні.

• стаціонарні рами - призначені для постійнодіючих підприємств, їх встановлюють на фундаменти;

• пересувні рами встановлюють на колісному ходу.

2. По кількості шатунів:

• одношатунні;

• двохшатунні.

3. По поверхності:

• одноповерхові (РК, РТ);

• двохповерхові (РД).

4. По кількості подаючих вальців рами можуть бути:

• чотиривальцеві;

• восьмивальцеві.

4- вальцеві — розпилюють колоди довжиною від 3 м.

8- вальцеві — розпилюють колоди довжиною від 1 м.

5. Рами бувають: загального призначення і спеціальні

РК-63 — рама оцупкові;

РТ-36 — рама тарна, спеціальна, величина просвіту 36 см. .

6. По величині просвіту лісопильні рами поділяються на:

• вузькопросвітні - до 500 мм

• середньопросвітні - до 800 мм

• широкопросвітні – до 1100 мм

Просвіт пильної рамки - внутрішня відстань між вертикальними стійками пильної рамки. Просвіт визначає максимальний d колоди, який там можна розпиляти.

Лісопильна рама, як правило, має білярамне обладнання

2

3

5

1

4

5

1. Естакада

2. Ланцюговий транспортер

3. Зіштовхував колод

4. Рейковий шлях з двома вагонетками

5. Підтримуюча і центруюча вагонетки

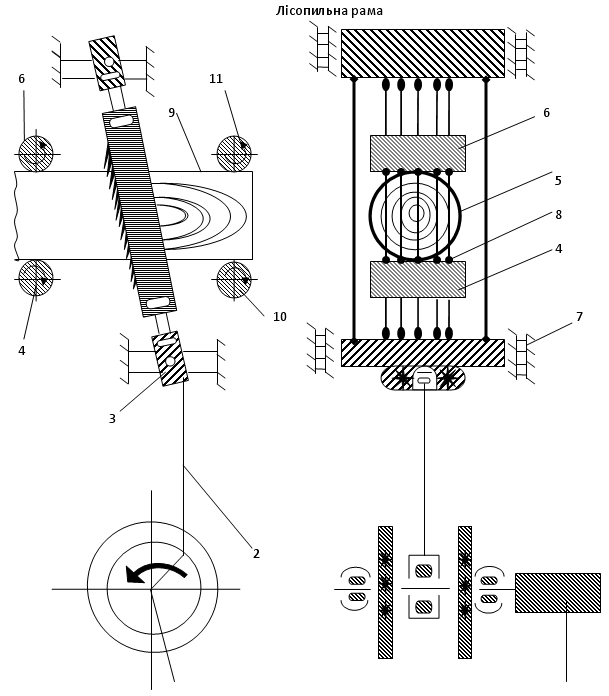

1 12

1. Вал

2. Кривошипно-шатунний механізм

3. Пильна рамка

4. Нижні затягуючі передні вальці

5. Круглий сортимент

6. Верхні затягуючі передні вальці

7. Направляючі

8. Рамна пилка

9. Пиломатеріал

10. Нижні задні витягуючі вальці

11. Верхні задні витягуючі вальці

12. Головний привід
