Міністерство освіти і науки України

ЛУБЕНСЬКИЙ ЛІСОТЕХНІЧНИЙ КОЛЕДЖ

Навчальний посібник

з лісокористування

м. Лубни – 2012

Автор – викладач лісокористування Ковальчук Олександр Іванович

Рецензент – викладач лісокористування Заканич Олександр Васильович

Затверджено учбово-методичним комітетом

Державного комітету лісового господарства України

Рекомендовано для підготовки молодших спеціалістів вищих навчальних

закладах І-ІІ рівнів акредитації

Анотація

Навчальний посібник написаний у відповідності з навчальною програмою дисципліни „Лісокористування” для спеціальності „Лісове господарство”.

У навчальному посібнику висвітлені питання з розділу лісосічні роботи, транспортування деревини, нижньоскладські роботи. Наведена характеристика підготовчих робіт на лісосіці до початку її розробки, приводиться детальна характеристика операцій звалювання дерева. Описані особливості звалювання небезпечних дерев, правила очистки дерев від гілок, розкряжування хлистів. Охарактеризовані трелювання деревини, верхньоскладські роботи, перевезення деревини, роботи, що виконуються на нижньому складі.

Навчальний посібник призначений для студентів спеціальності „Лісове господарство” .

Зміст

Вступ....................................................................................................................4

Тема1.Технологічний процес, технологія, виробнича структура лісозаготівельного підприємства......................................................................5

Тема 2. Підготовчі роботи на лісосіці до початку її розробки.......................7

Тема 3. Звалювання дерев ...............................................................................10

Тема 4. Розробка небезпечних дерев..............................................................20

Тема 5. Очистка дерев від гілля, розмітка і розкряжування хлистів.......... 24

Тема 6. Трелювання деревини.........................................................................26

Тема 7. Схеми розробки лісосік ……………………………………………..31

Тема 8. Очистка лісосік від порубочних решток ………………………….. 34

Тема 9. Лісонавантажувальний пункт.............................................................35

Тема 10. Документація на розробку лісосіки..................................................37

Тема 11 Транспортування деревини................................................................39

Тема 12. Нижні склади......................................................................................42

Тема 13. Механічний обробіток деревини…………………………………..46

Тема 14. Підсочка сосни……………………………………………………...56

Тема 15. Суха перегонка деревини…………………………………………..61

Список використаної літератури......................................................................62

Вступ

1. Поняття про лісокористування.

Лісокористування – це вид діяльності, який направлений на заготівлю необхідної для людини лісової продукції.

Лісова продукція – це продукція, яку можна заготовити в лісі.

Вона поділяється на 2 види:

- лісова продукція деревного походження: це продукція, яку можна заготовити з дерев (деревина, листя, хвоя, кора, квіти, плоди, насіння);

- лісова продукція недеревного походження: це гриби, ягоди, лікарські рослини, продукція дикого тваринного світу, сіно і т. п.

В Україні щорічно заготовлюється близько 16 млн. м³ деревини.

Площа лісів України близько 10 млн. га.

Лісистість України близько 15,8%, планується підвищити цей показник до 20%.

Лісистість планети становить близько 30%.

2. Розвиток лісозаготівель в Україні.

Заготівлею деревини на території України люди почали займатися з часів своєї появи. Спочатку деревина використовувалась як паливо, будівельний матеріал, для виготовлення знарядь праці, зброї. До ХVIIІ ст. заготівлю і переробку деревини проводили сокирою і дворучною пилкою. В ХVIIІ ст. для переробки деревини почали використовувати силу вітру і води, в ХІХ ст. – двигуни внутрішнього згорання, в ХХ ст. – електродвигуни.

Зараз в Україні на заготівлі і переробці використовуються:

1. Звалювання дерева:

1.1. Бензомоторні пили: Мотор Січ (Україна); Штіль (Німеччина); Хускварна, Партнер, Йонсеред(Швеція); Олео Мак (Італія);

1.2. Лісозвалювальні машини.

2. Очистка дерев від гілок:

2.1. Бензомоторні пили.

2.2. Сокири.

2.3. Машини для очистки дерев від гілок.

3. Трелювання:

3.1. Трактори.

3.2. Коні.

3.3. Канатно-блочні установки.

4. Розкряжування хлистів:

4.1. Бензомоторні пили.

4.2. Електропили.

4.3. Лінії по розкряжуванню хлистів.

5. Сортування – штабелювання:

5.1. Крани.

5.2. Спец. пристосування.

6. Перевезення (транспортування):

6.1. Трактори.

6.2. Автомобілі.

6.3. Залізниця.

6.4. Водний транспорт.

7. Переробка деревини:

7.1. Лісопильні рами.

7.2. Деревообробні верстати.

8. Навантаження деревини:

8.1. Крани.

Т е м а 1. Технологічний процес, технологія, виробнича структура лісозаготівельного підприємства

1. Поняття про технологічний процес і технологію.

Технологічний процес – це перелік операцій з виготовлення певної продукції.

Технологічний процес лісозаготівельного підприємства складається з таких операцій:

1. Звалювання дерева.

2. Очистка дерев від гілок.

3. Трелювання.

4. Розкряжування.

5. Сортування – штабелювання.

6. Навантаження деревини.

7. Перевезення (транспортування).

8. Переробка деревини.

9. Навантаження деревини.

Технологічний процес лісозаготівельного підприємства складається з 3 фаз:

І фаза – лісосічні роботи ( роботи 1-6);

ІІ фаза – транспорті роботи (перевезення);

ІІІ фаза – нижньоскладські роботи (переробка).

В залежності від того в якому вигляді деревина вивозиться з лісосіки є 4 типи технологічних процесів:

ТП - 1: деревина вивозиться деревами; в Україні не використовується;

ТП - 2: деревина вивозиться хлистами; в Україні вивозиться 49-50% деревини;

ТП - 3: деревина вивозиться круглими сортиментами; в Україні вивозиться 49-50% деревини;

ТП - 4: деревина вивозиться технологічними трісками (подрібненою деревиною), в Україні вивозиться близько 1% деревини.

Технологія – це спосіб виконання певної операції.

2. Виробнича структура лісозаготівельного підприємства.

В Україні заготівлею деревини займаються державні підприємства (ДП “Лубенське лісове господарство”), агролісгоспи і військові лісгоспи.

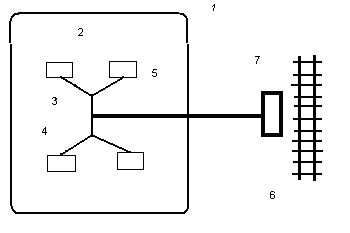

Виробнича структура лісозаготівельного підприємства.

1. Лісосировинна база – це частина державного лісового фонду, яка передана одному підприємству для постійного і безперервного користування;

2. Лісосіка – це частина лісових земель (лісосировинної бази), яка призначена в рубку терміном до 1 року і має чітко виражені межі.

3. Лісовозний ус – це лісовозна дорога, яка обслуговує одну лісосіку, має строк дії до 1 року і довжиною до 3 км.

4. Лісовозна вітка – це лісовозна дорога, яка обслуговує декілька лісосік.

5. Лісовозна магістраль – це лісовозна дорога, яка обслуговує всі лісосіки.

6. Нижній склад – це виробничий підрозділ лісозаготівельного підприємства (лісгоспу) куди звозиться вся деревина з лісосік, де відбувається її обробіток і відвантаження або лише перевантаження деревини з дорожчого на дешевший вид транспорту.

7. Залізниця широкої колії або суднохідна річка.

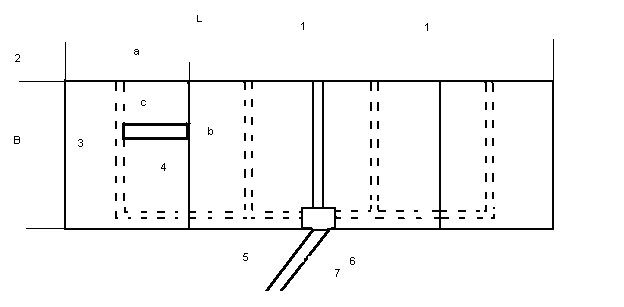

3. Лісосіка і її елементи.

L – довжина лісосіки;

B – ширина лісосіки, довжина пасіки;

а - ширина пасіки;

1 – бригадна ділянка - це частина лісосіки, яка розробляється однією бригадою;

2 – пасіка - це частина лісосіки, яка обслуговується одним пасічним трелювальним волоком;

3 – стрічка - це частина пасіки, яка розробляється за один прохід звалювальника;

с – довжина стрічки;

b – ширина стрічки;

4 – пасічний трелювальний волок - це шлях, по якому переміщується деревина від місця звалювання до лісонавантажувального пункту, обслуговує 1 пасіку;

5 – магістральний трелювальний волок - це волок, який обслуговує декілька пасік;

6 – лісонавантажувальний пункт - це площадка на лісосіці або біля неї, куди трелюється вся деревина з пасік, де здійснюється її первинний обробіток і відвантаження або лише відвантаження;

7 – лісовозний ус.

Т е м а 2. Підготовчі роботи на лісосіці до початку її розробки

1. Мета, порядок проведення, забезпеченість бригади.

Метою цих робіт є створення безпечних умов праці і покращення організації праці під час основних лісосічних робіт.

Ці роботи проводяться після відведення ділянки в рубку, після виписки лісорубного квитка, після складання технологічної карти на розробку лісосіки, до початку основних лісосічних робіт.

Підготовчі роботи виконує бригада, яка повинна складатися з трьох і більше досвідчених робітників.

Ця бригада забезпечується:

• бензомоторними пилами;

• сокирами;

• трактором або мотолебідкою з тросом довжиною не менше 35 м.;

• прядив’яним канатом довжиною не менше 10 м з трирогим гаком на кінці;

• звалювальною вилкою;

• засобами індивідуального захисту;

• чокерами довжиною 5-8 м, по одному на кожного робітника;

• бандажем;

• упором з металевим наконечником для кріплення на жердину;

• багром з жердиною довжиною не менше 4 м;

• клинами з синтетичного матеріалу або сухої деревини твердолистяних порід.

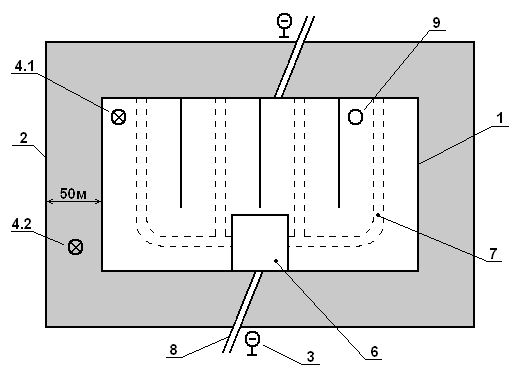

2. Склад і характеристика підготовчих робіт на лісосіці до початку її розробки.

3

4.5 5

≥

10 4.4

4.3 3

1. Перевірка меж лісосіки.

Звіряються довжини і напрямки ліній на місцевості з довжинами і напрямками ліній в технологічній карті.

2. Встановлення меж небезпечної зони навколо лісосіки, місця відпочинку робітників, обігрівального приміщення, місця зберігання паливно – мастильних матеріалів, місця стоянки транспорту, вздовж лісовозних доріг.

Ширина небезпечної зони повинна становити не менше як дві висоти звалюваних дерев, але не менше 50 м, вздовж лісовозних доріг ширина небезпечної зони може бути зменшена в середньовікових насадженнях до 40 м, в молодняках – до 30 м.

3. Встановлення стаціонарних заборонних знаків.

Вони встановлюються на відстані 60-70 м від лісосіки на шляхах ймовірного переміщення людей.

4. Прибирання небезпечних дерев:

4.1. на лісосіці;

4.2. в небезпечній зоні навколо лісосіки;

4.3. вздовж лісовозної дороги;

4.4. в небезпечній зоні навколо місця відпочинку робітників, обігрівального приміщення, місця стоянки транспорту, місця зберігання паливно – мастильних матеріалів;

4.5. навколо небезпечних зон, якщо ці дерева створюють небезпеку робітникам під час виконання лісосічних робіт.

5. Розмітка меж пасіки.

З технологічної карти в натуру переносяться межі пасік постановкою засічок на деревах.

6. Підготовка лісонавантажувального пункту.

З технологічної карти на лісосіку переносяться межі ЛНП постановкою засічок на дерева. Дерева, підріст і підлісок на ЛНП спилюються на рівні з поверхнею грунту, поверхня вирівнюється.

7. Розмітка трелювальних волоків.

З технологічної карти на лісосіку переносяться трелювальні волоки постановкою засічок на деревах.

8. Підготовка лісовозної дороги.

Дорогу по необхідності розширюють і ремонтують.

9. Прибирання густого підліску.

Якщо лісосіка розроблятиметься у сніжний період то підлісок прибирають під час підготовчих робіт. Якщо лісосіка розроблятиметься у безсніжний період то прибирати підлісок можна під час основних лісосічних робіт.

10. Розмітка шляхів переходу з пасіки на пасіку.

При проведенні рубок пов’язаних з веденням лісового господарства, при розробці вітровально – буреломних лісосік роботи 7 і 10 не виконуються, а робота 4.1. виконується під час основних лісосічних робіт.

Після проведення підготовчих робіт складається “Акт готовності лісосіки до розробки”. Він підписується бригадиром, бригада якого проводила підготовчі роботи, майстром, лісничим і затверджується головним інженером або головним лісничим, якщо посади головного інженера в лісгоспі немає.
