UNIVERSITATEA DE STAT DIN MOLDOVA

DEPARTAMENTUL DE INFORMATICĂ

Indicaţii metodice

pentru realizarea lucrărilor de laborator la disciplina

„Proiectarea Sistemelor Informatice”,

ciclul I

Autor:

N.Pleşca, lector universitar

Chişinău

2013

Prescurtări:

SI	Sistem Informatic
Sil	Sistem Informaţional
DFD	Diagrama Fluxurilor de Date
DFDL	Diagrama Fluxurilor de Date Logice
DFDF	Diagrama Fluxurilor de Date Fizice
DFD de context	Diagrama fluxurilor de date de nivel superior, care prezintă sistemul ca un tot întreg, care interactionează cu entităţile externe. Are topologie de tip stea.
DFD de nivel 0	Diagrama care detaliază diagrama de context, prezentând principalele subsisteme (componente) ale sistemului şi legăturile dintre subsisteme cu entităţile externe, prezentate deja în diagrama de context.
DFD de nivel 1	Diagramele (până la 7) care detaliază fiecare subsistem evidenţiat în cadrul sistemului. Sunt prezentate procesele de prelucrare ale fiecărui subsistem. Se recomandă numerotarea corectă a proceselor.
DFD de nivel 2	Aceste diagrame (până la 49 la număr) detaliază funcţionalităţile fiecărui proces evidenţiat în diagramele de nivel 1.
BD	Bază de Date
ATM	Automated Teller Machine
POS	Point of Sale (punct de plăţi)

„Design is not just what it looks like and feels like. Design is how it works.”

Steve Jobs

Aceste indicaţii metodice conţin cerinţele pentru elaborarea lucrărilor de laborator la disciplina „Proiectarea sistemelor informatice”, utilizând notaţii grafice structurate.

Lucrările de laborator au drept obiective:

• Cunoaşterea şi înţelegerea nivelului de informatizare a organizaţiilor (în baza unui studiu) care activează în economia naţională, sfera educaţională şi socială etc. Compararea nivelului de informatizare la nivel de ţară cu cel existent la nivel mondial în diferite domenii de activitate;

• Aprofundarea cunoştinţelor acumulate la orele de curs;

• Aplicarea cunoştinţelor, obţinute în cadrul orelor de curs, pentru descrierea unui sistem informaţional din cadrul unei organizaţii şi a sistemelor informatice, deja existente în cadrul sistemelor informaţionale ale organizaţiilor;

• Formularea clară a cerinţelor necesare dezvoltării unui sistem informatic funcţional, cu delimitarea cerinţelor funcţionale şi nefuncţionale;

• Aplicarea cunoştinţelor pentru analiza şi proiectarea unui nou SI în cadrul unei întreprinderi, astfel încât acesta să se integreze eficient cu sistemele informatice deja existente;

• Evidenţierea clară a intrărilor, prelucrărilor şi ale ieşirilor într-un SI şi părţile lui componente;

• Utilizarea corectă a notaţiilor grafice recomandate pentru proiectarea logicii sistemului informatic şi a structurii bazei de date;

• Prezentarea informaţiilor de ieşire dintr-un sistem informatic astfel încât să fie posibilă analiza, interpretarea şi luarea deciziilor tactice şi strategice în activitatea întreprinderii în care este exploatat sistemul informatic;

• Planificarea activităţilor şi ale resurselor necesare realizării SI.

CUPRINS

Индивидуальная работа №1 5

Тема: Анализ АИС существующих сегодня на предприятиях, их классификация по типам и возмржностям их использования 5

Требования: 5

Основные понятия и определния: 5

Темы эссе: 8

Лабораторная работа № 2. 10

Тема: Формулировка задачи и анализ области исслевания. Формулировка и спецификация требований к автоматизированной информационной системе 10

Цели: 10

Требования: 10

Основные понятия, которые необходимо знать для выполнения данной работы: 12

Примеры артефактов для 2-й лабораторной работы: 14

Дополнительные задания: 18

Лабораторная работа Nr.3 21

Тема: Проектирование автоматизированной информационной системы 21

Цели: 21

Требования: 21

Основные понятия, которые необходимо знать для выполнения данной работы: 22

Примеры артефактов для 3-eй лабораторной работы: 23

Дополнительные задания: 27

Лабораторная работа nr. 4 29

Тема: Начальное планирование проекта АИС 29

Цели: 29

Требования: 29

Основные понятия, которые необходимо знать для выполнения данной работы: 30

Примеры артефактов для 4-ой лабораторной работы: 32

Дополнительные задания: 34

Библиография 36

Приложение 1 37

Приложение 2 39

Приложение 3 40

Индивидуальная работа №1 Тема: Анализ аис существующих сегодня на предприятиях, их классификация по типам и возмржностям их использования

Цели:

• Знание основных элементов информационных систем предприятия;

• Определение понятия «информационная системма», «автоматизированная информационная ситемма», выявление отличий между этими двумя понятиями;

• Развитие АИС во времени;

• Сбор информаций об автоматизации или внедрения компютерных систем на предприятиях РМ и в других странах (исследовать парралельно, сравнительно. Примеры: сраховая область, банковская система, торговая область и.т.д.);

• Классификация АИС по разным критериям;

• Знание стандартов используемых в данной области (концепция и создание АИС);

• Знание типов и видов архитектур соответсвующим АИС;

• Знание метрик используемых на разных этапах создания АИС.

Требования:

В данной индивидуальной работе будет предложено несколько тем для рефератов. Студент выбирает одну тему (несколько студентов могут выбрать одну тему и дополнять друг друга), подготавливает реферат и устно представляет его перед коллегами (не более 10 минут). В случае, если представление не полно, коллеги могут дополнить его либо сформулировать дополнительные вопросы, на которые докладчик должен ответить. Организуется дискуссия на данную тему. Затем преподаватель оцениевает доклад и ответы на вопросы.

Основные понятия и определния:

Организация – это система, так как любая организация существует во времени в виде целевой структуры и целевых процессов. Структура состоит из множества взаимодействующих элементов и потоков, существующих между элементами организации, которые используют ресурсы организации. Потоки, характерные для любой организации, могут быть материальными, финансовыми либо информационными.

Одно из свойств систем гласит, что любая система может быть разбита на несколько подсистем, которые в свою очередь можно считать отдельными системами. За управлением информационных потоков в организации отвечает информационная подсистема предприятия [1].

Так в любой организации можно выделить 3 основные компоненты (подсистемы):

- подсистема управления (принятия решений) предприятием;

- информационная подсистема;

- оперативная подсистема;

На уровне оперативной подсистемы происходит сбор данных, так как здесь происходят все технологические процессы данной организации. Далее эта подсистема передает все накопленые данные информационной подсистеме для того, чтобы информационная подсистема обработала либо сохранила эти данные. Данные обрабатываются с целью получения информации, которая передается подсистеме управления либо в другие организации (например, в банки, налоговую инспекцию и т.д).

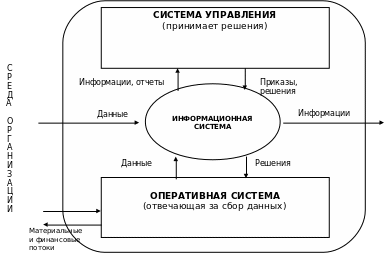

Графически подсистемы организации и их взаимодействие можно представить следующим образом:

 Информационная система – это множество потоков информации, на основе которых происходит деятельность любой предметной области, и множество всех организационных ресурсов: людских, технических, финансовых, вовлеченных в процесс сбора, разработки, обработки, передачи информации, обеспечивая связь между подсистемой управления и оперативной подсистемой.

Информационная система (ИС) может быть ручной (когда все действия выполняются людьми без использования информационных технологий) или на основе компьютеров. В последнем случае эта ИС использует hardware, software, компьютерные сети, искусственный интеллект и другие формы информационных технологий для обработки данных и получения информации, используемой в процессе принятия решений и такая система называется автоматизированной (компьютеризированной) информационной системой.



Выше были использованы понятия «данные» и «информация», которые в данном контексте имеют разные значения. Специализированная литература по информатике чаще всего считает, что компьютерные системы работают с данными, а обработанные данные, полученные при выходе из компьютерных систем, представляют информацию для определенного круга пользователей. Для остальных пользователей данная информация интереса не представляет.

Данные — представление фактов и идей в формализованном виде, пригодном для передачи и обработки в некотором информационном процессе. Изначально это величины, заданные заранее, вместе с условием задачи.

Информация – сведения о чём-либо, независимо от формы их представления.

Обычно обработка данных ведет к получению информации. Данные, извлекаемые из информации, могут подвергаться обработке, и результаты обработки фиксируются в виде новых данных.

Обработка данных, помимо арифметических операций, включает и операции:

1. ввод (сбор) данных — накопление данных с целью обеспечения достаточной полноты для принятия решений;

2. формализация данных — приведение данных, поступающих из разных источников, к одинаковой форме, для повышения их доступности;

3. фильтрация данных — это отсеивание «лишних» данных, в которых нет необходимости для повышения достоверности и адекватности;

4. сортировка данных — это упорядочивание данных по заданному признаку с целью удобства их использования;

5. архивация — это организация хранения данных в удобной и легкодоступной форме;

6. защита данных — включает меры, направленные на предотвращение утраты, воспроизведения и модификации данных;

7. транспортировка данных — приём и передача данных между участниками информационного процесса;

8. преобразование данных — это перевод данных из одной формы в другую или из одной структуры в другую.

Любая информация характеризуется специфическими новыми характеристиками, зависящими от пользователей информации. Данные и информации могут храниться на бумагах, в архивах, в электронном виде в базах данных либо в файлах.
