Протипожежні розриви між приміщенням
Ступінь вогнестійкості будівель |
Розриви при ступені вогнестійкості сусідньої будівлі, м |
||
ІІ |
ІІІ |
IV I V |
|
II |
10 |
12 |
16 |
III |
12 |
16 |
18 |
IV I V |
16 |
18 |
20 |
Примітка: До II ступеня вогнестійкості відносяться конструкції з негорючих матеріалів, до III – з тяжкогорючих матеріалів, до IV і V – з дерева. |
Санітарних розривів між приміщеннями:
-
Назва структури
Родильне відділення
Телятник
Корівник
Мол.-доїльний блок
Склад кормів
Гноєсховище
Свинарник
Кормоцех
Пташник
Родильне відділення
-
30
30
П.р
П.р.
40
60
П.р.
-
Телятник
30
30
30
П.р
П.р.
40
-
П.р.
-
Корівник
30
30
30
П.р
П.р.
40
-
П.р.
-
Мол.-доїльний блок
П.р.
П.р.
П.р.
-
П.р.
100
-
40
-
Склад кормів
П.р.
П.р.
П.р.
П.р
П.р.
40
П.р
П.р.
П.р.
Гноєсховище
40
40
40
100
40
-
40
40
-
Свинарник
60
-
-
-
П.р.
40
30
П.р.
-
Кормоцех
П.р.
П.р.
П.р.
30
П.р.
40
П.р.
-
120
Пташник
-
120
120
150
120
300
-
100
60-120
П.р. – протипожежний розрив, який залежить від вогнестійкості будівель.
1. Необхідно площи для корів:
, де
M - кількість голів
S – площа ні 1 голову
2. Площа для нетелів:
, де
M - кількість голів
S – площа ні 1 голову

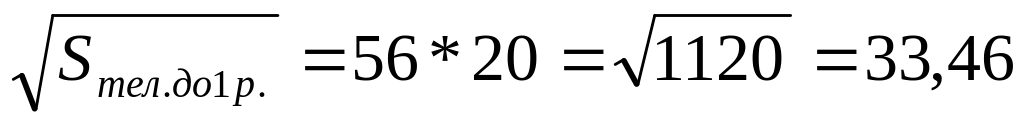

3. Площа для телиць до 1 року:
, де
M - кількість голів
S – площа ні 1 голову
4. Площа для телиць старше 1 року:
, де
M - кількість голів
S – площа ні 1 голову
5.Площа для бичків:
, де
M - кількість голів
S – площа ні 1 голову
Механізація виробничих процесів на фермі (комплекс).
Підготовка кормів до згодовування.
Визначається кількість корму, який треба підготувати за добу до згодовування ( кг).
де Gсум – сумарна добова потреба в кормах, кг;
Gн – кількість корму, який згодовується в натуральному вигляді тваринам і не потребує переробки, кг.
Gзг.к=21600,6-20196,5=1404,1кг.
де Gсум – сумарна добова потреба в кормах, кг;
Gон – кількість корму, який згодовується в натуральному вигляді тваринам і не потребує переробки, кг.

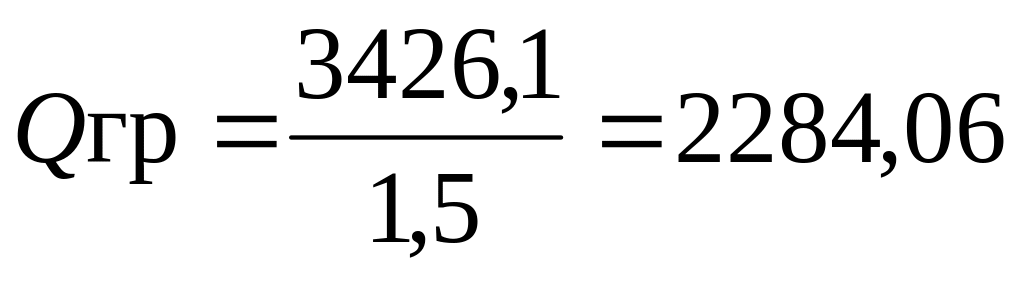

Виходячи з розрахункової добової потреби в грубих концентрованих (Gкц) кормах визначається продуктивність технологічних ліній ( кг/год) для їх підготовки до згодовування:
де t – допустимий час роботи лінії, год. ( обмежується розпорядком роботи кормоцеху).
Подрібнені коренебульбоплоди швидко псуються і при тривалому зберіганні втрачають багато поживних речовин . Тому їх треба підготовляти безпосередньо перед кожним згодовуванням. При двохразовій годівлі добова норма коренеплодів розподіляється рівномірно. При трьохразовій – на першу і третю годівлю – по 30%, а на другу 40% добової норми. Тому продуктивність лінії коренебульбоплодів ( кг/год.) визначається по одній із наступних залежностей:
де Gкп – добова потреба в коренебульбоплодах, кг;
t – допустимий час роботи лінії (1,5…2 год.). Для великих спеціалізованих ферм, де роздача кормів здійснюється по
зміщеному графіку, час роботи лінії може бути збільшений до 3…4 год.
При підготовці багатокомпонентних кормів продуктивність технологічної лінії змішування кормів (кг/год.) складає:
де G - добова потреба у всіх видах кормів, які входять в суміш, кг;
n - кількість видів кормів в суміші;
t - час циклу змішування, год;
z – кількість циклів змішування на добу.
Після визначення продуктивносте й технологічних ліній приготування кормів розраховується кількість машин для кожної з цих ліній:
де Qл – розрахункова продуктивність лінії, кг/год;
Qм – продуктивність вибраної машини, кг/год.
Машини слід підбирати найбільш нові і відповідаючи по своїх параметрах вимогам конкретного господарства. Бажано, щоб продуктивність машини, зайнятої на наступній операції була б більшою, ніж на попередній.
Результати розрахункової лінії приготування кормів подаються у вигляді таблиці 1.
Таблиця 1 – Результати розрахунків лінії приготування кормів
Назва лінії |
Назва технологічної операції |
Одиниця виміру |
Добовий об’єм робіт |
Склад агрегату |
Продуктивність агрегату кг/год |
Кількість годин на роботу |
Необхідна к-ть машин |
Приготування кормів |
Подріблення |
Т. |
3426,1 |
Волгар-5 |
5000 |
3 |
1 |
Приготування кормів |
Миття і подріблення |
Т. |
11485 |
ІКМ-5 |
5000 |
3 |
1 |
Роздача кормів
Для роздачі кормів в тваринницьких фермах (комплексах) використовуються мобільні і стаціонарні кормороздавачі. Вибір того чи іншого кормороздавача і розрахунок їх кількості проводиться виходячи з параметрів прийнятих тваринницьких приміщень, кількості і структури стада, кормових раціонів і інших факторів.
Розрахунок технологічної лінії роздачі кормів мобільним кормороздавачем
Кормороздавач КТУ-10А - це модернізований зразок КТУ-10, який відрізняється вище останнього:
- в повздовжньому конвейері замість ланцюга ПРД-38-3000 ГОСТ 10947-64 поставлено калібрований ланцюг СК-27 ГОСТ 2319-70;
- застосовано роздільний привод бітерів i повздовжнього конвейера, що розвантажує приводні ланцюги, спрощує переобладнання машин для розвантаження маси назад;
- застосовано два бітери рівного діаметра;
- для більш piвномірного завантаження бітерів i покращання рівномірності видачі корму oci бітерів зміщені по горизонталі одна відносно другої на 140 мм;
- застосована більш надійна фіксація дишла причепа. Дишло виконано телескопічним для агрегатування кормороздавання з трактором на причіпну балку i на гідрогак трактора;
- для покращення огляду змінена конструкція переднього борту машини;
- покращена конструкція вивантажувального конвеєра – збільшений діаметр барабанів, установлені підшипники кочення, поліпшенні елементи сполучення;
- на карданному валі застосована шарикова запобіжна муфта;
- привідні ланцюги захищені від попадання корму швидкознімними щитками;
- покращена конструкція храпового механізму подачі повздовжнього конвеєра. Технічна характеристика причіпних кормороздавачів наведена в таблиці 1.
Для роботи машини необхідний прохід між годівницями не менше 2000 мм, а між годівницею і стіною - не менше 2300 мм. Без додаткового транспортера корм можна роздавати в годівниці, висота яких не більше 750 мм.
Таблиця1.
Показники |
КУТ – 10А |
Вантажопідйомність,кг |
3000 |
Місткість бункера (цистерни або кузова),м3 |
10 |
Продуктивність, т/год |
до50 |
Межі регулювання норми видачі корму, км/год. |
6-60 |
Робоча швидкість, км/год. |
1,7 |
Транспортна швидкість, км/год. |
до 30 |
Висота навантаження,мм |
2420 |
Висота вивантаження,мм |
- |
Габаритні розміри,мм Довжина Ширина Висота |
5800 1945 2420 |
Ширина колії,мм |
1500 |
Дорожній просвіт,мм |
360 |
Маса машини,кг |
2590 |
Розмір шин,мм |
230×406 |
Радіус повертання,мм |
- |
Швидкість конвейєра,м/с: Вивантажувального Подавального |
1,68 0,0108-0,108 |

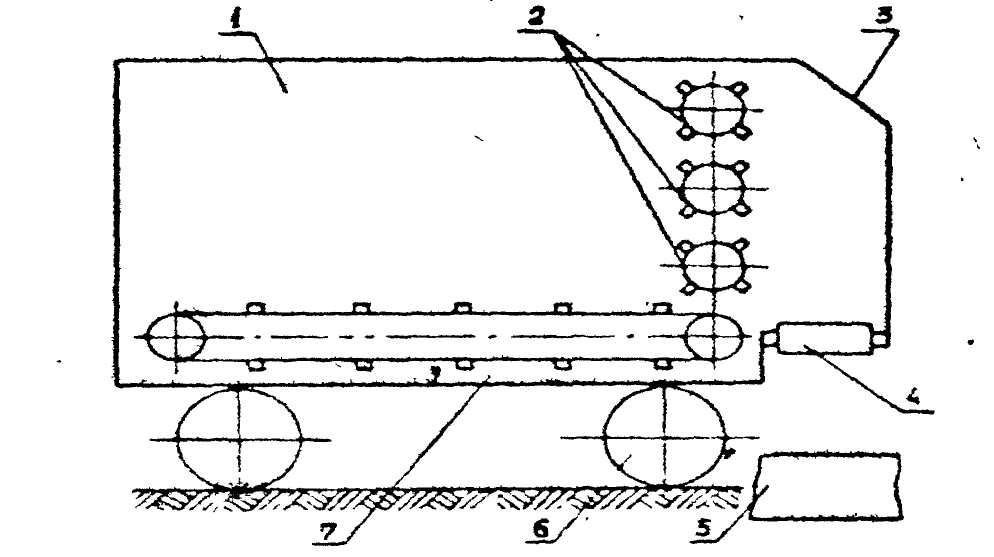

Рис.1.
Схема кормороздавача тракторного
універсального
КТУ-10:
1
—
кузов;
2 —
бітери;
3 — стінка захисна; 4 —
транспортер
поперечний;
5
—
годівниця;
б -
колеса
ходові; 7 — транспортер поздовжній.
проводиться в наступній послідовності:
Визначається кількість корму (кг), який може перевести кормо роздавач за один рейс:
(2.11)
де: Vδ – об’єм бункера кормороздавача, м3;
j – швидкість корму, кг/м3 (додаток 8);
Кз – коефіцієнт заповнення бункера (0,8…1,0).
Р = 10*550*1,0=5500(кг)
Розраховується тривалість одного рейсу кормороздавача, год:
(2.12)
де: tван – час руху кормороздавача з вантажем, год.;
tхх – час холостого ходу (рух без вантажу), год.;
tзав – час завантаження кормороздавача, год.;
tроз – час розвантаження кормороздавача, год.;
Ко - коефіцієнт, який враховує затрати часу на вимушені зупинки, повороти і т.д. (1,1…1,2).
tp=(0.0005+0.0003+2.27+0.091)*1.2=2.83
l=0,075

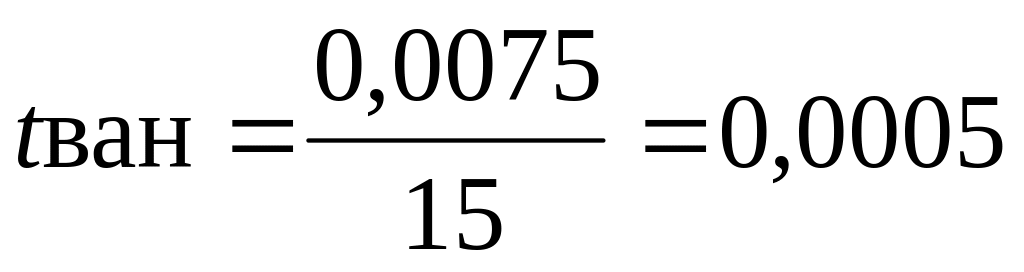

Розраховуємо тривалість руху з вантажем:
(2.13)
де: L – відстань перевезення корму до тваринницького приміщення, км,
Vв – швидкість руху кормороздавача з вантажем, 10-15 км/год.

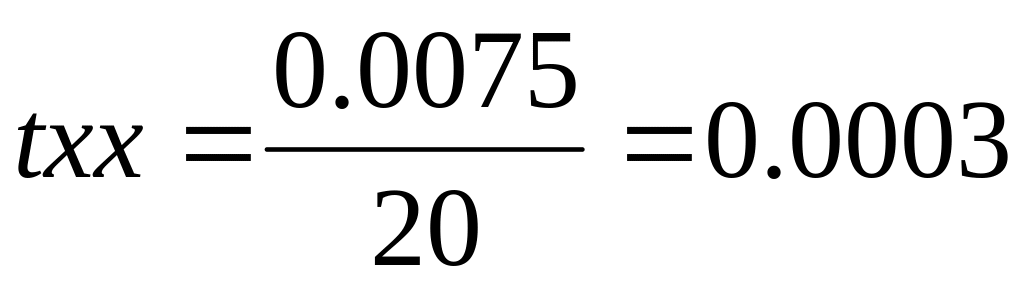

Розраховуємо тривалість руху кормороздавача без вантажу:
(2.14)
де: Vхх – швидкість руху кормороздавача без вантажу, 10-15 км/год.
Розраховуємо тривалість розвантаження кормороздавача:
(2.15)
де: Qроз – продуктивність кормороздавача у режимі розвантажування корму,кг/год.

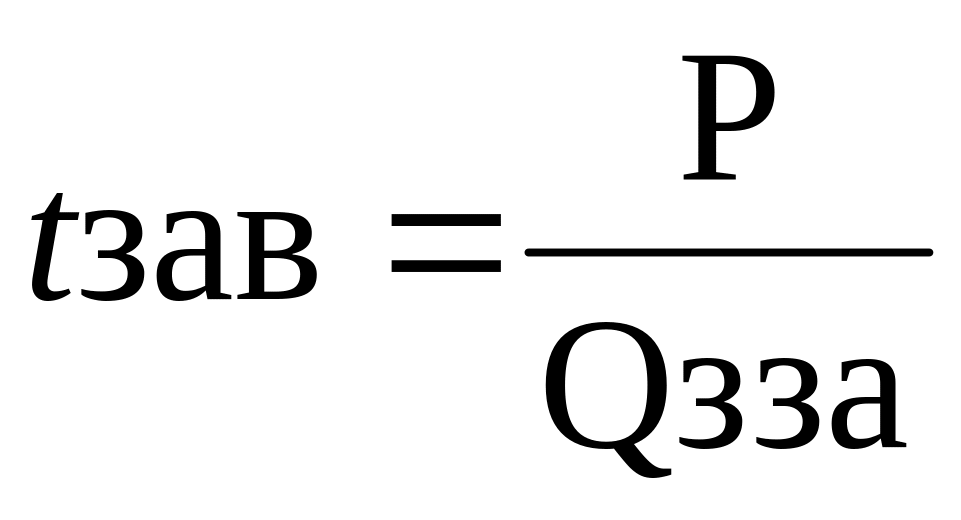

Розраховуємо тривалість завантажування кормороздавача:
(2.16)
де: Qзав – продуктивність завантажувача, кг/год.
Визначення продуктивності кормороздавача, кг/год.
(2.17)
Розраховується максимальна кількість корму, якій треба роздати за одну годівлю (кг),
якщо на фермі (комплексі) тварини однієї статевовікової групи:
(2.18)
де: ∑Gдоб – сумарна добова потреба в кормах (кг), (береться з розділу 2.2);
n – кратність годівлі, (2-3).
5) Визначається кількість мобільних кормороздавачів, які необхідні для ферми ( комплексу);
(2.19)
де: τ – допустимий час роздачі кормів, ( 0,5 год. В 1 приміщенні).
