7. Оформление окончания работы, сдача-приемка рабочего места, закрытие наряда.

17.8.1 После полного окончания работы бригада убирает рабочее место, затем производитель работ выводит бригаду с места проведения работ, расписывается в наряде и сдает его руководителю работ.

17.8.2 Руководитель работ, принимая рабочее место от производителя работ после полного окончания работы, проверяет полноту и надежность ее выполнения, отсутствие посторонних предметов и надлежащую чистоту рабочего места, после чего расписывается в наряде о полном окончании работ, указывая действительное время и дату, и сдает рабочее место допускающему и оперативному персоналу ОРБ.

При необходимости вместо руководителя работ приемка рабочего места и подпись наряда в строке о полном окончании работ может быть произведена лицом, выдавшим наряд.

17.8.3 Допускающий, после принятия рабочего места от руководителя работ, подтверждает полное окончание работ своей подписью в наряде.

17.8.4 Дежурный дозиметрист производит контроль радиоактивных загрязнений защитных средств, инструмента и рабочего места, после чего проставляет в дозиметрическом наряде фактическое время окончания работы, принимает от бригады индивидуальные дозиметры и расписывается в наряде об окончании работ.

17.8.5 Начальник смены ОРБ закрывает наряд своей подписью в наряде после измерения радиационной обстановки на месте производства работ, осмотра рабочего места лично или подчиненным персоналом, проверки отсутствия людей, посторонних предметов.

17.8.6 Включение оборудования в работу может быть произведено только после оформления полного окончания работ на данном оборудовании.

17.8.7 Закрытые наряды хранятся 30 суток.

Приложение Уставки срабатывания установок рзб

Саншлюз на отметке 36,6 – 180/1800 β част./см² мин.

ЦЩРК – 180 руки/1800 тело β част./см² мин.

Обтирочная спецкорпуса – 20 β част./см² мин.

Проходная АБК – 0,98 мкЗв/ч (7·10^-2 А/кг).

Системы вентиляции

TL-01 – боксы ПГ, ГЦН (VF, UX) [60/75, «малая» течь, 1.3 ата]

TL-02 – аварийный вывод аэрозолей и газов (VB)

TL-03 – охлаждение приводов СУЗ (VB, UM) [<110]

TL-04 – охлаждение ЦЗ (VF, UX) [60/75, «малая» течь, 1.3 ата]

TL-05 –шахта реактора и дверь шахты (VF, UX) [60/75, «малая» течь, 1.3 ата]

TL-06 – охлаждение помещений ПН (119)

TL-07 – охлаждение помещений теплообменника 1 контура (319)

TL-08 – охлаждение помещений деаэратора подпитки (423)

TL-09 – охлаждение помещений т.о. промконтура и насосов (114, 317)

TL-10 – охлаждение помещений аварийной системы расхолаживания (36)

TL-13 – охлаждения венткамеры [30-50] и проходок днища оболочек (327) [<85]

TL-14 – охлаждения транспортного шлюза

TL-21, 41 – ремонтно-аварийная вытяжная/притяжная вентсистема ГО [<33]

TL-22, 42 – поддержание разряжения под оболочкой + приток [-15/-20 мм.рт.ст]

TL-23, 43 – вытяжка/приток из обстройки

TL-24 – вытяжка из помещений саншлюзов

TL-25, 45 – вытяжка/приток из обстройки

TL-26, 46 – вытяжка/приток из помещений маслосистем ГЦН

TL-27 – вытяжка из помещений КИП

TL-28 – вытяжка из шкафов лабораторий

TL-29 – вытяжка из помещений маслосистем и подпиточных насосов

TL-44 – противодымная защита л.к.

TL-47 – воздухоснабжение пневмокостюмов помещений обстройки

TL-48 – воздухоснабжение пневмокостюмов помещений ГО [15 м3/мин, 18]

TL-49 – воздушная завеса над бассейнами выдержки и ВКУ

TL-50 – охлаждение проходок [<85]

а) TL01 – обеспечивает охлаждение воздуха под гермооболочкой (в боксах ПГ) и поддержание температуры до 60С в режиме нормальной эксплуатации и в переходных режимах, а в режиме нарушения теплоотвода - до 75С. Система отключается автоматически по сигналу аварии – в режиме “малой” течи, при достижении давления под гермооболочкой 1,3 ата;

б) TL02 – обеспечивает очистку воздуха от радиоактивных газов и аэрозолей для поддержания активности воздуха помещений ГЗ на заданном уровне (по отдельным радионуклидам и суммарной объемной концентрации) на основании замеров службы радиационного контроля, а также очистку воздуха под гермооболочкой после проектной аварии;

в) TL03 – обеспечивает охлаждение приводов СУЗ (нагрев воздуха на выходе из верхнего блока не более 110С) и выброс воздуха в боксы ПГ не более 50С в режиме нормальной эксплуатации и в переходных режимах. Система отключается автоматически по сигналу аварии – в режиме “малой” течи, при достижении давления под гермооболочкой 1,3 ата;

г) TL04 - обеспечивает охлаждение воздуха под гермооболочкой (центрального зала) и поддержание температуры до 60С в режиме нормальной эксплуатации и в переходных режимах, а в режиме нарушения теплоотвода - до 75С. Система отключается автоматически по сигналу аварии – в режиме “малой” течи, при достижении давления под гермооболочкой 1,3 ата;

д) TL05 - обеспечивает охлаждение шахты реактора и поддержание температуры воздуха в шахте аппарата в допустимых пределах: в режиме нормальной эксплуатации блока +60 ^оС, в период обесточивания до +75 ^оС. Система отключается автоматически по сигналу аварии – в режиме “малой” течи, при достижении давления под гермооболочкой 1,3 ата;

е) TL13 – обеспечивает охлаждение проходок ТГ-221; (ТГ-222, 223, 224, 225, 226, 289) и поддержание температуры уходящего из проходки воздуха не более 85С при аварийном расхолаживании РУ и обеспечивает поддержание в помещениях вентильных камер температуры в пределах от + 30С до + 50С. Система работоспособна в режиме обесточивания;

ж) TL22 – обеспечивает поддержание разрежения под гермооболочкой в пределах от минус 15 до минус 20 мм. в. ст., минимальный воздухообмен по наружному воздуху для обеспечения допустимой среднегодовой концентрации РБГ под ГО и очистку удаляемого воздуха на аэрозольных и йодных фильтрах перед выбросом в вент. трубу. Система работоспособна в режиме обесточивания, т.к. подключена к сети надежного питания и имеет самозапуск после перерыва питания. Автоматически отключается при повышении давления под гермооболочкой до +30 мм.в.ст. (1.003 ата), при этом герметические клапаны TL22S07-S09 отсекают систему от зоны герметизации;

к) ТL42 - обеспечивает поддержание разрежения под гермооболочкой в пределах от минус 15 до минус 20 мм. в. ст.(совместно с TL22) и приток свежего воздуха для разбавления и снижения концентрации вредных выделений. При падении разрежения под гермооболочкой до минус 15 мм. в. ст. (0,985 ата) закрывается клапан TL42S03 а при разрежении минус 10 мм. в. ст. (0,999 ата) герметические клапаны TL42S01-S02 и отсекают систему от зоны герметизации;

л) TL21 - обеспечивает удаление (TL21D01-с очисткой на фильтрах) вредностей с вытяжкой воздуха (при проведении ремонтных работ и перегрузке топлива), поддержание нормируемой температуры под ГО (не более 33С совместно с TL41), а также рециркуляционную очистку воздуха от радиоактивных газов и аэрозолей под гермооболочкой после проектной аварии;

м) TL41 - обеспечивает приток воздуха (при проведении ремонтных работ и перегрузке топлива) и поддержание нормируемой температуры под ГО (не более 33С) совместно с TL21;

н) TL48 – обеспечивает подачу воздуха к пневмокостюмам в количестве не менее

15 м³/мин и температуре воздуха 18С, при выполнении аварийных и плановых работ в условиях повышенного радиационного воздействия;

п) TL49 - обеспечивает воздушную завесу (совместно с TL21D02,D03) для предотвращения выхода радиоактивных аэрозолей из бассейнов выдержки и перегрузки топлива в период ППР и перегрузки топлива.

р) TL50 –обеспечивает охлаждение проходок ТГ-11;12, ТГ-21-29 трубопроводов продувки ПГ1-ПГ4 и поддержания температуры воздуха на выходе из проходок не более 85С;

с) UV40 - обеспечивает охлаждение проходок ТГ-1-12; ТГ- 51,52 главных технологических трубопроводов ПГ1-ПГ4 до температуры воздуха на выходе из проходок не более 85С.

	+	+	+	-	Предупредительная сигнал-я	Аварийная сигнал-я		-		-

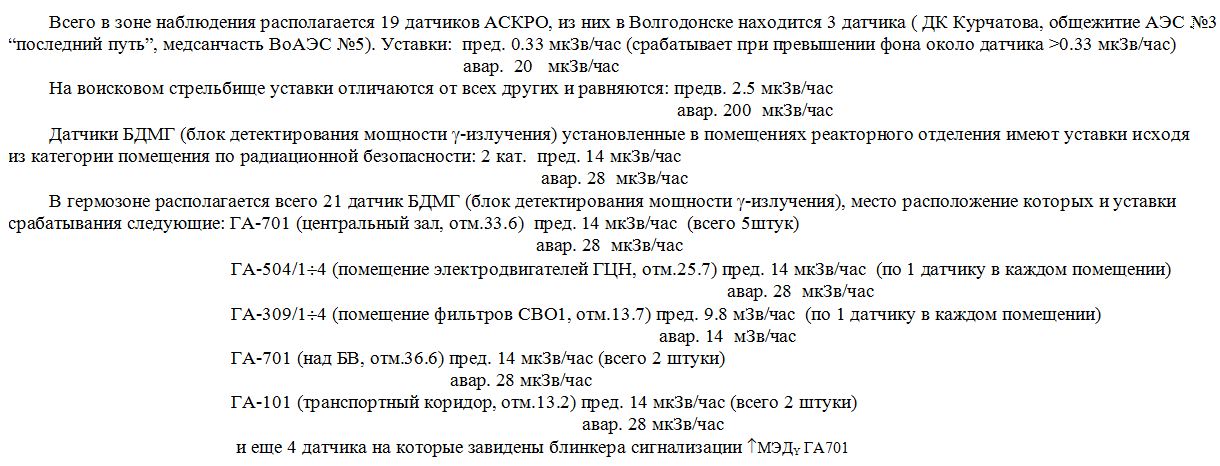

1XQ22R30B	МЭДγ в гермозоне ГА701. Аппаратный зал.	БДМГ-08-04	▼ 36,9 ГА 701	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг		Уставки на период ППР. При работе РУ на мощности МЭДγ в ГО не нормируется 1·10-11А/кг ≈ 1,4 мкЗв/ч Уставки на период ППР.
1XQ22R40B	МЭДγ в гермозоне ГА701. Аппаратный зал.	БДМГ-08-04	▼ 36,9 ГА 701	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг
1XQ22R50B	МЭДγ в гермозоне ГА 101. Транспортный коридор	БДМГ-08-04	▼ 19,2 ГА 101	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг
1XQ22R60B	МЭДγ в гермозоне ГА 101. Транспортный коридор	БДМГ-08-04	▼ 19,2 ГА 101	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг
1XQ22R70B	МЭДγ в гермозоне ГА 504/1	БДМГ-08-04	ГА 504/1	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг
1XQ22R80B	МЭДγ в гермозоне ГА 504/2	БДМГ-08-04	ГА 504/2	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг
1XQ22R90B	МЭДγ в гермозоне ГА701. Аппаратный зал.	БДМГ-08-04	▼ 36,9 ГА 701	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг
1XQ23R10B	МЭДγ в гермозоне ГА 504/3.	БДМГ-08-04	ГА 504/3	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг
1XQ23R20B	МЭДγ в гермозоне ГА 504/4	БДМГ-08-04	ГА 504/4	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг
1XQ23R30B	МЭДγ в гермозоне ГА701. Аппаратный зал.	БДМГ-08-04	▼ 36,9 ГА 701	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг
1XQ23R40B	МЭД-¡ в гермозоне ГА701. Аппаратный зал.	БДМГ-08-05	▼ 36,9 ГА 701	I	2,8мЗв/ч	14мЗв/ч		10-8, А/кг		1·10-8А/кг ≈ 1,4 мЗв/ч
1XQ23R50B	Мощность дозы у высокотемпературных фильтров TC10	БДМГ-08-05	▼ 13,7 ГА 309/1	I	9,8мЗв/ч	14мЗв/ч		10-8, А/кг		1·10-8А/кг ≈ 1,4 мЗв/ч
1XQ23R60B	Мощность дозы у высокотемпературных фильтров TC20	БДМГ-08-05	▼ 13,7 ГА 309/2	I	9,8мЗв/ч	14мЗв/ч		10-8, А/кг		1·10-8А/кг ≈ 1,4 мЗв/ч
1XQ23R70B	Мощность дозы у высокотемпературных фильтров TC30	БДМГ-08-05	▼ 13,7 ГА 309/3	I	9,8мЗв/ч	14мЗв/ч		10-8, А/кг		1·10-8А/кг ≈ 1,4 мЗв/ч
1XQ23R80B	Мощность дозы у высокотемпературных фильтров TC40	БДМГ-08-05	▼ 13,7 ГА 309/4	I	9,8мЗв/ч	14мЗв/ч		10-8, А/кг		1·10-8А/кг ≈ 1,4 мЗв/ч
1XQ27R30B	Мощность экспозиционной дозы над бассейном выдержки	БДМГ-41	▼ 36,6 ГА 701	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг		1·10-11А/кг ≈ 1,4 мкЗв/ч
1XQ27R40B	Мощность экспозиционной дозы над бассейном выдержки	БДМГ-41	▼ 36,6 ГА 701	I	14мкЗв/ч	28мкЗв/ч		10-11, А/кг		1·10-11А/кг ≈ 1,4 мкЗв/ч
1XQ42R20B1	МЭДγ. Аппаратный зал	БДМГ-08-05 УИ-29-01	▼ 36,6 ГА 701	I	2,8мЗв/ч		10-8, А/кг		γ-Фон ЦЗ ↑ 1HY21 013 γ-Фон ЦЗ ↑ 1HY21 013
1XQ42R20B2	МЭДγ. Аппаратный зал	БДМГ-08-04 УИ-29-01	▼ 36,6 ГА 701	I	28мкЗв/ч		10-11, А/кг
1XQ42R30B1	МЭДγ. Аппаратный зал	БДМГ-08-05 УИ-29-01	▼ 36,6 ГА 701	I	2,8мЗв/ч		10-8, А/кг		γ-Фон ЦЗ ↑ 1HY23 013 γ-Фон ЦЗ ↑ 1HY23 013
1XQ42R30B2	МЭДγ. Аппаратный зал	БДМГ-08-04 УИ-29-01	▼ 36,6 ГА 701	I	28мкЗв/ч		10-11, А/кг

БДМГ - Блок детектирования мощности дозы гамма-излучения.
