Углы установки и открывания

Угол установки (установочный угол) - это угол, под которым дверца находится по отношению к боковине шкафа в закрытом положении. Стандартный установочный угол составляет 90°. Для угловых элементов кухни предусмотрены петли с установочным углом 30°, 45°, 120°, 135°, 180°, 270° (карусельная петля). Установочный угол, также как и наложения (накладная, вкладная или срединная петля) определяется типом плеча петли. Угол открывания (угол открытия) - это угол, на который дверца открывается из закрытого положения. Для стандартной петли равен 110°, также доступны петли с углами открывания 95°, 125°, 170° (карусельная петля). Петли с нестандартными углами установки и открывания используются довольно редко, по сравнению со стандартными прямыми петлями, и обычно находят свое применение в угловых элементах мебели. В тех случаях, когда для создания некого нестандартного установочного угла (например, 10°) не подходят петли, имеющиеся в ассортименте, можно использовать площадки для изменения установочного угла. Эти площадки сделаны из пластика и подкладываются под установочные площадки петель при их установке. Помимо пластиковых площадок с жестко заданными углами существует площадка c динамическим изменением угла в диапазоне 5°-22°.

Типы наложения (навески) петель

Изгиб плеча петли определяет два параметра петли: ее тип (накладная, вкладная, срединная), а также установочный угол. Рассмотрим подробнее типы наложения.

Накладная петля

Как видно из рисунка, накладная петля полностью закрывает боковину конструкции. Это самый распространенный тип петель для дверей из ДСП и МДФ. Большинство кухонь собирается именно с использованием этих петель.

Полунакладные (срединные) петли используются в том случае, если дверцы, открывающиеся в разные стороны, расположены осями по направлению друг к другу (см.рис.). То есть, в таком случае нельзя использовать накладные петли (дверцы мешали бы друг другу при открывании).

Вкладные петли используются реже, чем накладные, но чаще, чем срединные. В такой конструкции дверцы находятся внутри шкафа и не накладываются на боковины.

Установочные размеры

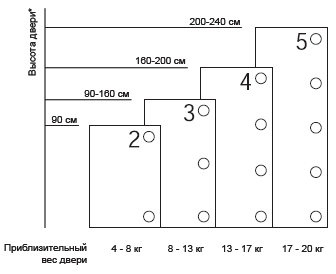

Количество петель на одну дверь

Петли с чашечкой диаметром 35 мм

Петли с чашечкой диаметром 26 мм

Петли тестировались на фасаде шириной 600 мм Данные получены в лабораторных условиях и служат для ознакомления. Производитель рекомендует перед использованием изготовить опытный образец. Количество петель, необходимых для установки на дверь, зависит от ее размера, веса и плотности материала, а также от установочной площадки и способа крепления петли.

Расстояние от края до отверстия под чашку петли

Минимальный зазор и фуга

Минимальный зазор L - это расстояние, которое должно оставаться свободным, чтобы обеспечить свободный ход дверцы при открывании. Фуга F - это расстояние до соседней дверцы (для срединных петель) или же до боковины (для вкладных петель).

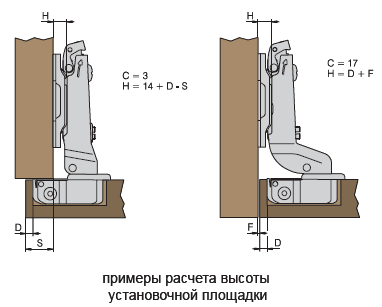

Высота установочной площадки

Размеры D, L и F используются для расчета требуемой высоты установочной площадки. У каждой петли есть специальная формула, по которой рассчитывается эта высота H (зависит от изгиба плеча петли). От разработчика требуется выбрать глубину наложения S, то есть то, расстояние, на которое дверца будет накладываться на торец боковины и подставить это значение в формулу соответствующей петли.

Важно: фуга (расстояние от дверцы до внешнего края боковины) всегда должна быть больше, чем минимальный зазор L.
