5.3Рамочные фасады рома

Конструктивной основой является МДФ-профиль "РОМА" 55х25 мм с покрытием из древоподобной пленки 6-ти оттенков. В качестве заполнения ипользуется ламинированная ДСП-плита, рельефная МДФ-плита, имитирующая рзличные виды декоративного плетения, а также стекло и зеркала с различными видами тонировки. Размеры фасадов определяются заказчиком. Рекомендуемые предельные размеры фасадов: высота - до 2400 мм. ширина - до 600 мм.

5.4Рамочные фасады суперпрофиль

ТМ Супер Профиль - фабрика по производству профиля МДФ, облицованного пленкой ПВХ. Создана в конце 2003-го года на Украине. Разветвленная дилерская сеть позволяет приобрести профиль МДФ по цене производителя даже в самых отдаленных регионах. Также продукцию Супер Профиль уже смогли оценить в России, Беларуси, Молдове, Кыргызстане, Азербайджане и Грузии. Главный акцент фабрика делает на адаптацию профиля МДФ к славянским условиям мебельного рынка. Цветовая гамма профилей МДФ совпадает с декорами ЛДСП Kronostar.

Цветовая гамма

Сегодня фабрика работает с 12-ю цветами: Груша, Черешня, Бук натуральный, Клен имеют гладкое покрытие - SM. Металлик, Кремовый, Синий - PE. Алюминий - BS. Бук Бавария, Орех Лесной, Дуб, Яблоня, Вишня, Клен Танзау имеют теснение - PR. Орех Темный - SE.

Груша	Черешня	Бук Бавария
Клен	Металлик	Алюминий
Бук Натуральный	Орех Лесной	Дуб
Яблоня	Вишня	Клен Танзау

Крем	Ольха	Синий

	Орех Темный	Белый



Мдф профиль компании «Суперпрофиль», покрытый пленкой пвх

Длина профиля -2800 мм.

5.5Дополнительные элементы монтичелли

6Подъемные механизмы

6.1Газовые лифты

Лифты Italiana Ferramenta всегда отличались от других подъемных механизмов, представленных на рынке. Во всех лифтах используются патроны немецкого производства, устанавливаемые также на подъемные механизмы багажников автомобилей известнейшей немецкой марки. Такие лифты не вырывают петли за счет замедления скорости открывания в конце цикла. И, что еще важнее, эти лифты не теряют своей силы даже после 100.000 циклов открывания/закрывания.

Одна из серий лифтов от Italiana Ferramenta называется Kraby. Эти лифты изготавливаются на основе того же немецкого патрона, но имеют металлические крепления и возможность регулировки угла открытия фасадов. Последний момент важен, т.к. когда два расположенных рядом фасада открыты на разном уровне, это создает у покупателя ощущение бракованности мебели и соответствующее отношение к ее производителю. Ручная регулировка, которая есть у Kraby, позволяет легко и быстро без использования инструментов выровнять фасады относительно друг друга.

Еще одним нововведением стали модели Kraby фрикционного открывания, то есть с возможностью оставить фасад открытым в любом положении. Это важно при использовании высоко расположенных ящиков, для закрывания которых человеку невысокого роста приходится приставлять стул или подпрыгивать. Фрикционный лифт помогает открывать дверцу и при этом способен зафиксировать её в нужном положении, что позволяет с легкостью закрыть её обратно. При этом вес двери совсем не чувствуется – его берёт на себя лифт. В настоящее время можно приобрести лифты стандартного размера автоматического или фрикционного открывания, а также укороченные автоматические лифты и удлиненные фрикционные.

Газовые лифты KRABY обладают рядом свойств, отличающих эту продукцию от аналогов. Это не только высокое качество европейского производителя, но и уникальная функциональность, придающая мебели, собранной с использованием лифтов KRABY, дополнительные конкурентные преимущества.

KRABY существует в двух видах:

 для автоматического открывания двери

 для фрикционного (пошагового) открывания двери

Крепления различных видов KRABY взаимозаменяемы.

Все лифты KRABY отличают следующие свойства:

 сделаны на основе патрона производителя из Германии, рассчитаны на большое количество циклов открывания/закрывания и очень надежны

 лифты изготовлены из никелированного цинкового сплава

 быстрая удобная установка

 ручная регулировка угла открытия двери (без отвертки)

 регулировка скорости закрывания двери

 крепление к ДСП или алюминиевому профилю

KRABY для автоматического открывания двери:  все, что нужно - это начать открывать дверь, дальше лифт абсолютно бесшумно и плавно откроет ее сам  замедление в конце цикла открывания, что снижает нагрузку на петли и увеличивает срок службы изделия  грузоподъемность до 8 кг

KRABY для фрикционного (пошагового) открывания двери:  дверца останавливается в любом положении - если шкаф расположен высоко, его дверцу будет легко закрыть обратно  при открытии не требуется усилия, так как лифт подталкивает дверь, но делает это достаточно слабо, чтобы дверь не открывалась автоматически  грузоподъемность до 6 кг (до 9 кг для 1019 42)

Артикул	Открывание	Длина L	Цвет
1018 432	автоматическое	244 мм	никель
1019 16	фрикционное	244 мм	никель
1018 4302	автоматическое	164 мм	никель
1019 42	фрикционное	355 мм	никель

  L=244 (стандартная версия)



Схема установки лифтов стандартного размера

Размеры указаны для конструкций, использующих стандартные прямые петли с площадками 2 мм

Крепление к фасаду



Количество лифтов KRABY, которое необходимо установить на двери различной ширины^*

Артикул 1018 4302 Ширина двери, мм 450 600 900 1200 Кол-во лифтов 1 1-2 1-2 2 Лифт 164 мм, автоматическое открывание, нагрузка до 8 кг Артикул 1018 432 Ширина двери, мм 450 600 900 1200 Кол-во лифтов 1 1-2 1-2 2 Лифт 244 мм, автоматическое открывание, нагрузка до 8 кг

Артикул 1019 42 Ширина двери, мм 450 600 900 1200 Кол-во лифтов 1 1-2 2 2 Лифт 355 мм, фрикционное открывание, нагрузка до 9 кг Артикул 1019 16 Ширина двери, мм 450 600 900 1200 Кол-во лифтов 1 1-2 1-2 2 Лифт 244 мм, фрикционное открывание, нагрузка до 6 кг

Примечание^*: Данные результаты были получены путем лабораторных исследований, тем не менее, перед началом серийного производства, производитель рекомендует опытный образец.

KRABY с открыванием вниз

В семейство лифтов Kraby входят автоматические, фрикционные (пошаговые) лифты, а также лифты для открывания дверей вниз. Лифты для открывания вниз изготовлены на основе патрона, обладающего непревзойденными характеристиками смягчения хода. Лифты Kraby имеют ручную регулировку угла открытия, что важно для выравнивания двух соседних фасадов. Для всех лифтов этого семейства подходят одинаковые крепления и установочные схемы.

  L=244 (стандартная версия)



Схема установки лифтов стандартного размера

Размеры указаны для конструкций, использующих стандартные прямые петли с площадками 2 мм



Артикул	Длина (L)	L1	L2	L3	Цвет
1019 187	164 мм	161 мм	50 мм	190 мм мин.	никель
1019 189	244 мм	235 мм	84 мм	264 мм мин.	никель

Крепления для лифта KRABY

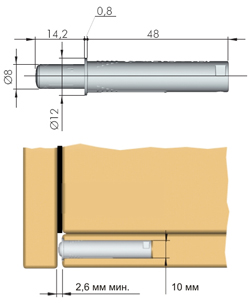

	KRABY крепление к боковине D5x2 К репление к боковине с двумя штифтами D 5 мм и отверстием под саморез или евровинт Материал: цинковый сплав Артикул Цвет 1019 78 никель
	KRABY крепление к боковине D10 К репление к боковине со штифтом D 10 мм и двумя отверстиями под саморезы или евровинты Материал: цинковый сплав Артикул Цвет 1019 79 никель

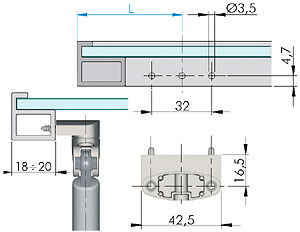

	Адаптер для алюминиевого профиля А даптер для крепления к двери из алюминиевого профиля (18-20 мм), используется только вместе с креплением 1019 75 В комплект входят два винта 2589 40 и винт 4001 22 Материал: цинковый сплав Артикул Цвет 1019 77 никель  Крепление "1019 77" соединяется с креплением "1019 75" винтами М4х8 Полученный элемент крепится к алюминиевой рамке двери винтом D3,9x32 Последующие этапы как для двери из ДСП

Регулировка угла открытия двери

Регулировка способа закрывания двери Стандартное закрывание                               Мягкое закрывание

Открывание и закрывание двери может быть отрегулировано позицией лифта в креплении к боковине: Ближе к фасаду - дверь открывается автоматически позже (только автоматический лифт) и закрывается автоматически раньше (автоматический и фрикционный лифты). Ближе к задней части - дверь открывается автоматически раньше (толко автоматический лифт) и закрывается автоматически позже (автоматический и фрикционный лифты).

Порядок установки

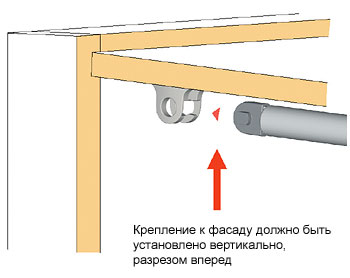

Устанавливается универсальное крепление "1019 75". Крепление должно устанавливаться параллельно боковине шкафа пазом вниз.

Устанавливается крепление на боковую стенку ("1019 78" или "1019 79"). При этом необходимо обеспечить горизонтальное положение V-образного паза.

Установка лифта в верхнее крепление

Установка лифта в нижнее крепление

Регулировка угла установки двери в открытом положении в пределах 8 градусов.

Система для фасадов без ручек (K-PUSH и PUSH CATCH)

KRABY: автоматическое открывание двери с использованием толкателя

Размеры указаны для конструкций, использующих стандартные прямые петли с площадками 2 мм

Длина (L) L1 L2 L3 244 мм 76 мм 58 мм 226 мм 355 мм 110 мм 145 мм 285 мм

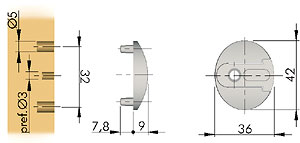

Толкатель K-PUSH для KRABY П ластиковый толкатель, представлен в двух видах:  с резиновым амортизатором  с магнитом Комплексное решение для открывания фасадов одним нажатием. Использование данной системы позволяет отказаться от ручек на фасадах. В системе есть как накладные, так и врезные толкатели. Несмотря на небольшие размеры, K-Push обеспечивает большое усилие открывания и достаточный ход толкания. Если необходимо обеспечить еще большее усилие, воспользуйтесь накладной версией 40 мм.

Артикул	Цвет	L (мм)
4523 152	серый	13	врезной с магнитом
4523 252	серый	13	накладной с магнитом
4523 352	серый	40	накладной с магнитом
4523 102	серый	13	врезной с рез. амортизатором
4523 202	серый	13	накладной с рез. амортизатором
4523 302	серый	40	накладной с рез. амортизатором
4523 752	серый	-	установочная площадка
4523 872	серый	-	ответная планка D=15мм



Толкатель PUSH CATCH для KRABY П ластиковый толкатель, крепится на установочную площадку тремя саморезами. Представлен в двух видах:  с резиновым амортизатором  с магнитом Современное решение для фасадов, открывающихся вверх с применением автоматического лифта KRABY. Нет необходимости использовать дверные ручки. Для открытия двери достаточно нажать на нее, толкатель начнет открытие двери и KRABY откроет ее до конца.

Артикул	Цвет	L (мм)
4517 986	серый	30	с магнитом
4517 996	серый	32,3	с резин. амортизатором
