3. Требования к оформлению заданий

Каждое задание, входящее в РГР выполняется карандашом, чертежными инструментами в соответствии с требованиями стандартов ЕСКД (Единой системы конструкторской документации) на чертежной бумаге формата А3 (297х420 мм).

Допускается выполнять чертежи автоматизированным способом (на компьютере).

Правила оформления заданий:

- все вычисления следует размещать в таблицах,

- написание цифр должно быть аккуратным и четким, исключающим неоднозначное прочтение; желательно использование шрифтов,

- записи однородных чисел следует располагать столбиками разряд под разрядом; количество значащих цифр и десятичных знаков должно соответствовать правилам техники вычислений,

- исходные данные рекомендуется выделять цветом или подчеркиванием,

- записи в таблицах и ведомостях не должны иметь видимых исправлений; неверно написанную цифру нужно аккуратно удалить и на этом месте написать верную цифру,

- в полевых журналах запрещается исправлять первичные отсчѐты, а вычисления можно исправлять, аккуратно зачеркивая неверные цифры и надписывая сверху верные,

- все приращения координат, превышения, невязки и поправки следует писать со знаком («плюс» или «минус»).

При оформлении практической работы в исходных данных студентом указываются

номера вариантов по каждой теме и его ИНС, для упрощения проверки работы преподавателем.

Необходимые чертёжные принадлежности: линейка 40 или 50 см, круговой транспортир на прозрачной основе; циркуль-измеритель; твёрдый карандаш; ластик; шариковые (гелиевые) авторучки двух или трёх цветов.

Пример оформления титульного листа приведен в приложении 6.

Выполненные контрольные работы следует оформить в виде типовых ведомостей и необходимого графического материала на отдельных листах формата А4.

Рекомендуемая литература.

А) основная литература

Адер А.В. Учебно-методическое пособие по дисциплине «Геодезическое обслуживание в строительстве».
ГОСТ Р 21.1101-2009. Основные требования к проектной и рабочей документации.
ГОСТ 21.501-93. Правила выполнения архитектурно-строительных рабочих чертежей.
ГОСТ 2.307-68* ЕСКД. Нанесение размеров и предельных отклонений
ГОСТ 2.308-79* ЕСКД. Указание на чертежах допусков форм и расположения поверхностей
Мазин И. Д., Сытник В. С. Пособие по инженерно-геодезической съемке на действующих промышленных предприятиях. - М.: Недра, 1983.
Инженерная геодезия; методические указания по выполнению контрольной работы №2 для студентов заочной формы обучения специальностей: 290801 – «Водоснабжение и водоотведение», 290700 – "Теплогазоснабжение и вентиляция" / Иван. гос. архит.- строит. ун-т; Сост.: А.Я. Костерин, Г.Н. Крайнова. - Иваново, 2011. – 20с.

Б) дополнительная литература

ЕСКД. Общие правила выполнения чертежей (ГОСТ 2.301-68, ГОСТ 2.302-68, ГОСТ 2.303-68, ГОСТ 2.304-81)
Дьяков Б.Н., Фёдорова Н.В. Задания по геодезии для студентов заочного факультета: Метод. указания по выполнению контр. работы № 1. - Новосибирск, СГГА. - 2001. - 27 с.

в) Интернет-ресурсы

Пособие по производству геодезических работ в строительстве (к СНиП 3.01.03-84) / ЦНИИОМТП. - М.: Стройиздат, 1985. – режим доступа - http://www.norm-load.ru/SNiP/Data1/11/11285/index.htm
http://www.mobigeo.ru/planovo-vysotnoe-obosnovanie-takheometricheskikh-semok.html
http://stroyrubrika.ru/preparation/geod-osnova.php
Разбивочные работы или вынос проекта в натуру - http://www.breegs.ru/page/razbivochnie-raboti

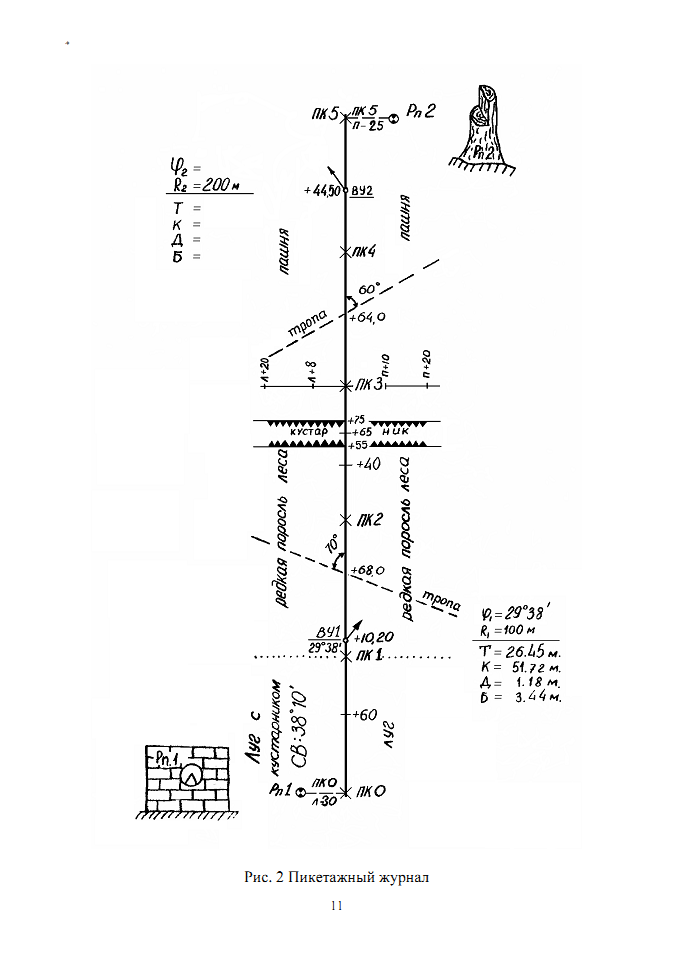

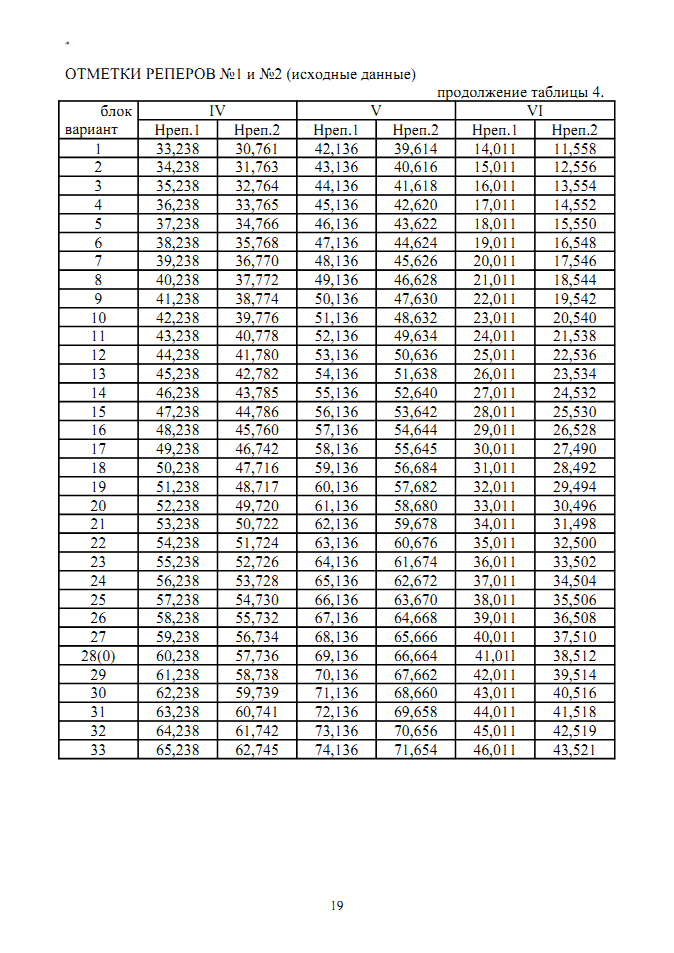

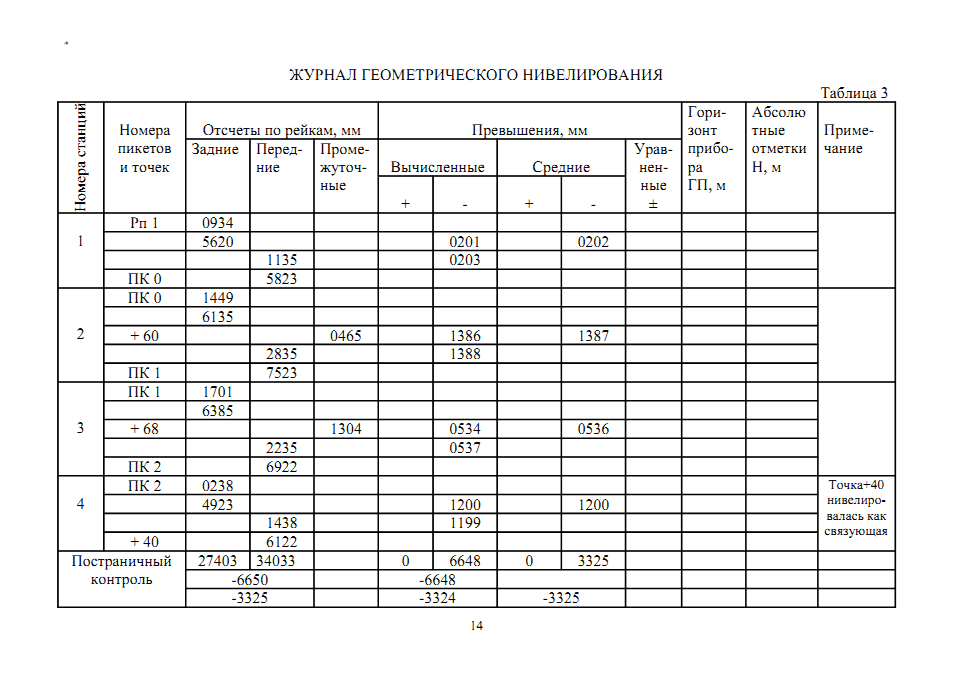

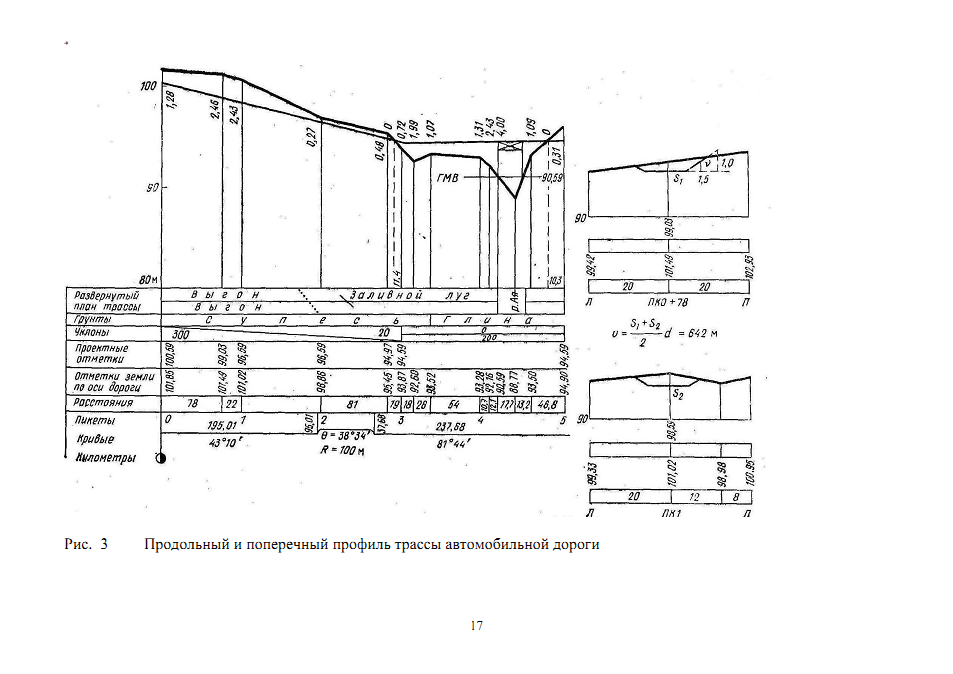

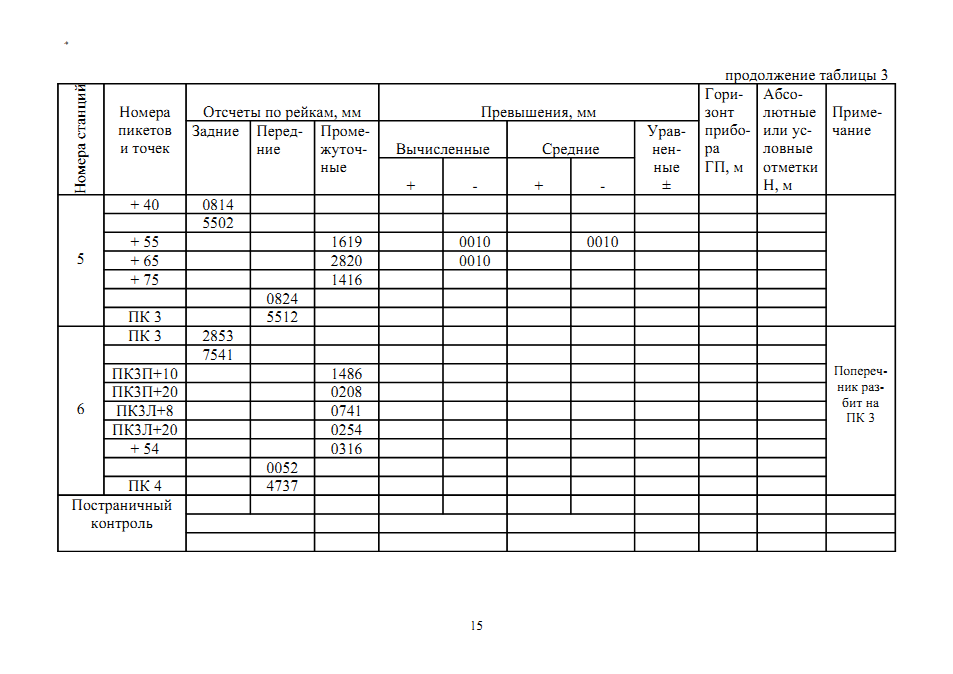

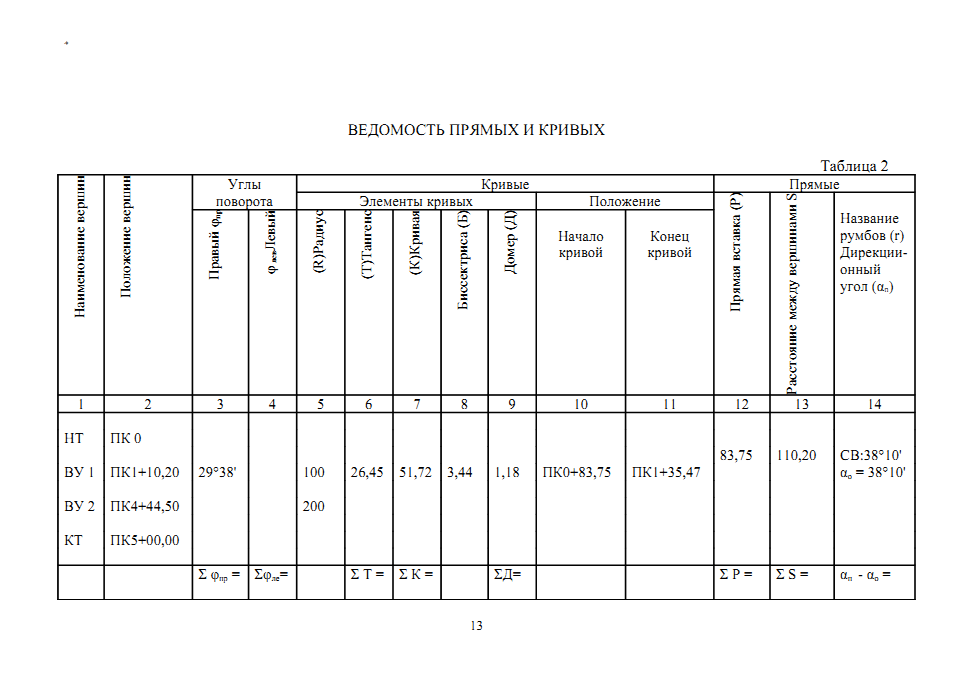

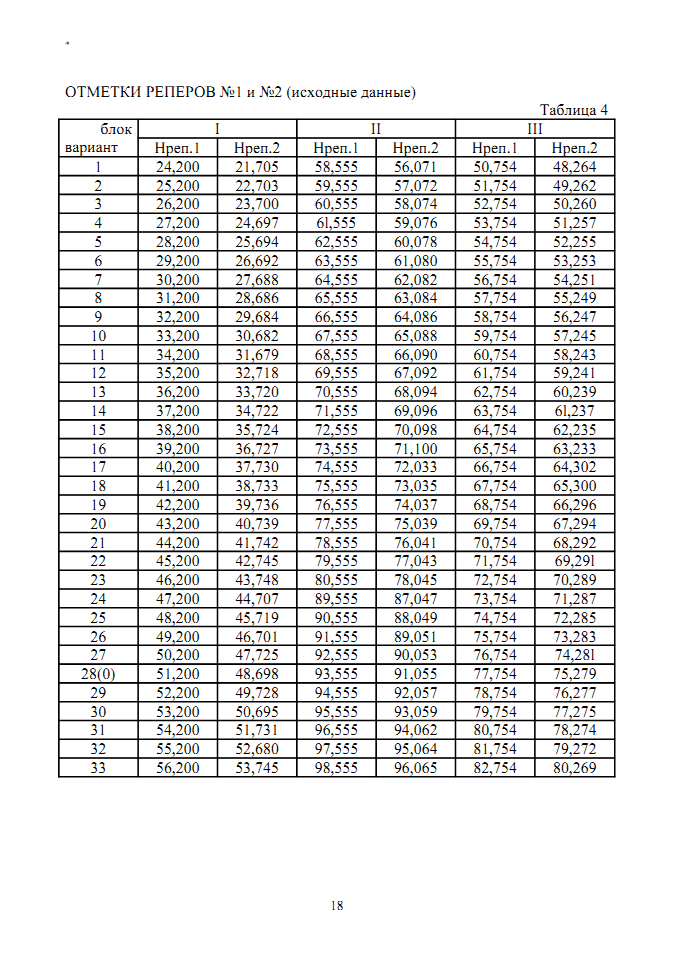

ПРИЛОЖЕНИЕ

Приложение 1

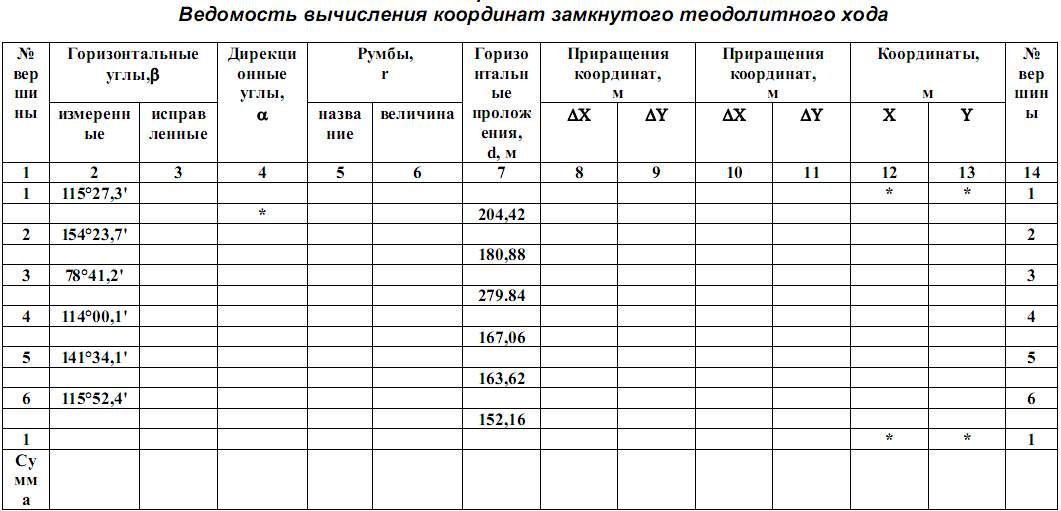

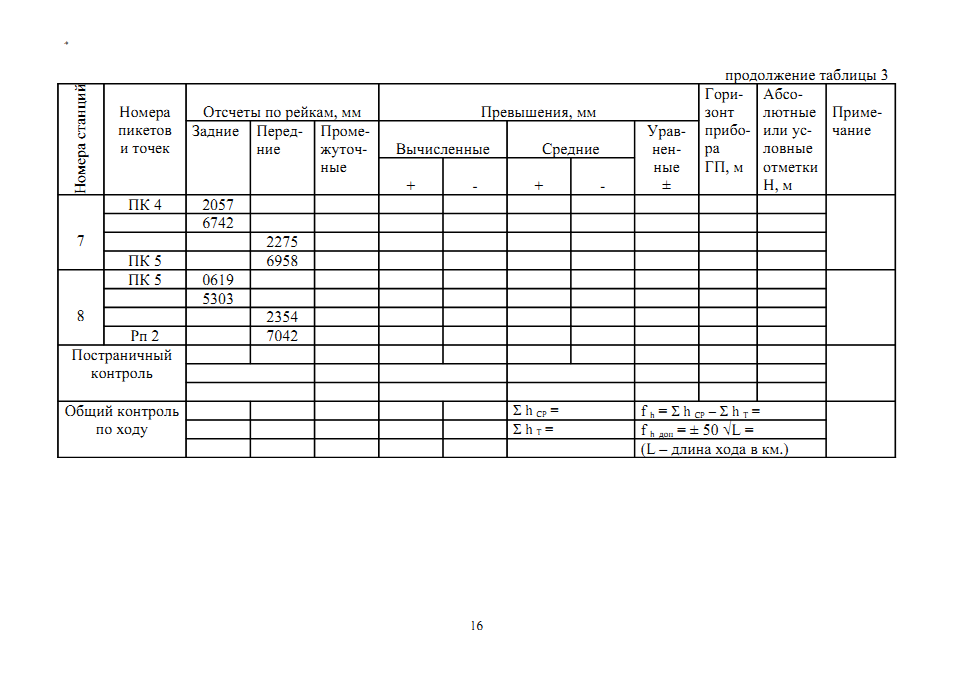

Таблица 1. Варианты задания 1
