4. Электрические счетчики.

Дли учета расхода электроэнергии предназначены элект­рические счетчики однофазные и трехфазные, непосредст­венного и трансформаторного включения. Активную энергию учитывают однофазными счетчиками СА, реактивную — трехфазными счетчиками СР. Трансформаторные счетчики включают через измерительные трансформаторы, имеющие киданные коэффициенты трансформации, указываемые на щитках. Как правило, вторичную обмотку измерительного трансформатора тока рассчитывают на 5 А, трансформаторн напряжения—на 100 В.

На щитке однофазного счетчика указывают номиналь­ную и максимальную силы тока, номинальное напряжение и передаточное число.

У трехфазных счетчиков номинальные сила тока и на­пряжение представлены в виде произведения числа фаз на номинальное значение силы тока или напряжения (на­пример, 3 х 5 А; 3 х 220 В). У четырехпроводных счетчиков на щиток выносят обозначения как линейных, так и фазных напряжений (например, 3 х 380/220 В). У трансформатор­ных счетчиков вместо номинальной силы тока и напряже­ния указывают номинальные коэффициенты трансформации измерительных трансформаторов, через которые включают счетчик (например, 3 х 600/100 В; 3 х 200/5 А). Значение максимальной силы тока, если она в 1,5 раза больше но­минального, приводится непосредственно после номиналь­ного в строку с разделением их чертой.

Какие счетчики применяют для расчетов за электроэнергию?

Для денежных расчетов за пользование электроэнергией Используют как однофазные, так и трехфазные счетчики. Ни винтах, крепящих кожух расчетного счетчика к кор­пусу, должна быть пломба с клеймом, указывающим срок его проверки. На крышке колодки зажимов обязательна пломба электроснабжающей организации. Класс точности расчетных счетчиков для прямого включения в сеть должен быть 2,0, а для включения через измерительные трансфор­маторы—не ниже 1,0. Класс точности трансформаторов тока расчетных счетчиков должен быть 0,5.

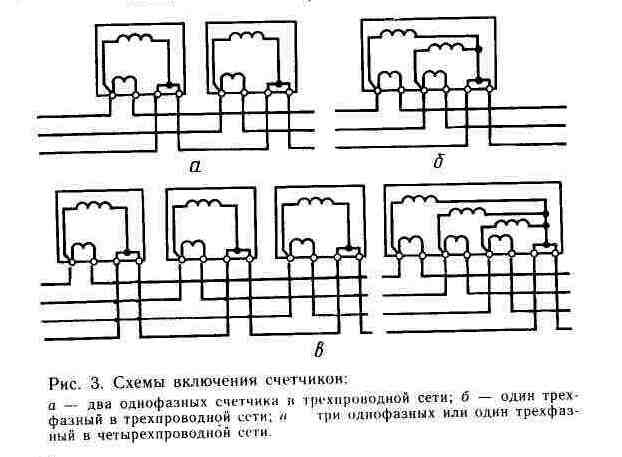

В трехпроводной трехфазной сети расход электро­энергии можно измерить двумя однофазными счетчиками (рис. 3,а). В этом случае общий расход энергии, кВт-ч, равен сумме показаний обоих счетчиков:

Wобщ = W1 + W2.

Два однофазных счетчика могут быть заменены одним трёхфазным типа САЗ (рис. 3, б). В четырехпроводных сетях используют три однофазных или один трехфазный комбинированный счетчик (рис. 3, в). Если эти счетчики включены через трансформаторы тока с коэффициентом трансформации r, то общий расход энергии, кВт х ч:

Wобщ = r (W1 + W2 + W3).

5. Материальная и уголовная ответственность работника за нанесенный ущерб

предприятию.

6.Первая помощь при попадании инородных тел под кожу и в глаза. Первая помощь при обмороке, солнечном тепловом ударе.

При попадании инородного тела под кожу или под ноготь удалять его можно можно лишь в том случае если есть уверенность что это будет сделано легко и полностью. При малейшем затруднении необходимо обратиться к врачу. После удаления инородного тела смазать место ранения йодом и наложить повязку.

Инородные тела попавшие в глаз лучше всего удалять промыванием струёй чистой воды или раствором борной кислоты 3%. Струю направлять от виска к носу. Тереть глаз не следует

Билет № 15.
