4.Схемы и группы соединения обмоток трансформаторов.

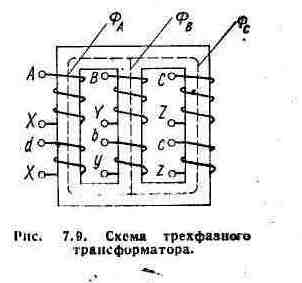

Для трансформирования энергии трехфазного тока применяют трех­фазные трансформаторы (рис. 7.9), Магнитопровод, набранный из . листовой электротехнической стали, состоит из трех стержней, за­мыкаемых с краев ярмами. На каждом стержне размещены обмотки

высшего и низшего напряжений, относя­щиеся к одной фазе: На схеме начала и концы фаз обмоток ВН обозначены про­писными латинскими буквами А, В, С и X, Y,Z; начала и концы фаз обмоток НН обозначены строчными латинскими бук­вами а; Ь, с и х, у, z. ,

Как первичная,, так и вторичная об­мотки трехфазного трансформатор;! мо­гут соединяться в звезду или треуголь­ник (используемое на практике соединение вторичной обмотки в зигзаг здесь не рассматривается). Указанные соединения

условились обозначать символами Y и ; если одна из обмоток име­ет выведенную нейтральную точку, то к соответствующему символу приписывается знак «О».

На щитке трансформатора указывают схемы соединения обмоток высшего и низшего напряжения, а также группу соединения. Груп­па соединения показывает угол сдвига по фазе линейной э. д. с. вто­ричной обмотки относительно одноименного линейного напряжения первичной обмотки. Угол сдвига по фазе принято выражать в условных угловых единицах, равных 30° каждая. Так, для группы со­единения 0 угол сдвига по фазе линейных э. д. с, обмоток трансформа­тора равен 0°, для группы соединения 1—30°. Поэтому обозначение уо/а — 11 следует, читать так: обмотка ВН соединена звездой и имеет выведенную нейтральную точку, обмотка НН соединена тре­угольником, группа соединения обмоток 11.

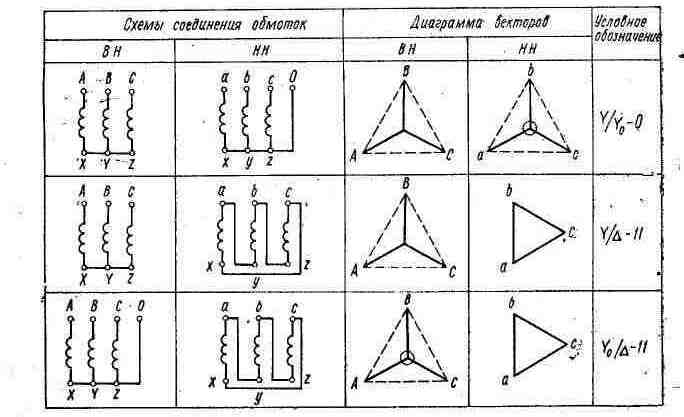

В таблице приведены схемы соединения обмоток, диаграммы векторов э. д. с. и условные обозначения групп наиболее распростра­ненных двухобмоточных трехфазных трансформаторов.

5. Сверхурочные работы и оплата за них.

На заводе сверхурочные работы могут применятся в следующих случаях :

- необходимых для немедленного устранения последствий стихийного бедствия аварий

- при необходимости выполнения погрузочно – разгрузочных работ в целях недопущения или устранения простоя подвижного состава или скопления грузов

- при необходимости закончить начатую работу, которая не могла быть закончена в рабочее время, если прекращение её может повлечь за собой порчу или гибель государственного или общественного имущества, в случае необходимости неотложного ремонта оборудования, если неисправность вызывает прекращение работ для значительного числа работников

- для продолжения работы при неявке сменного персонала, если работы не допускают перерыва. В этих случаях обязательно немедленное принятие мер к замене сменщика другим работающим.

Сверхурочные работы не должны превышать для каждого работника 4 часов для каждого работника в течении 2 дней подряд и 12 часов в год.

Статья 106. Оплата работы в сверхурочное время.

При повременной оплате труда работа в сверхурочное время оплачивается в двойном размере часовой ставки.

По сдельной системе оплаты труда за работу в сверхурочное время выплачивается доплата в размере 100% тарифной ставки работника соответствующей квалификации, оплата труда которого осуществляется по часовой системе, — за все отработанные сверхурочные часы.

При подытоживающем учете рабочего времени оплачиваются как сверхурочные все часы, отработанные сверх установленного рабочего времени в учетном периоде, в порядке, предусмотренном частями первой и второй настоящей статьи.

Компенсация сверхурочных работ путем предоставления отгула не допускается
