2. Первая помощь при ожогах. Химические ожоги.

При химических ожогах необходимо поскорее уменьшить их воздействие промыванием проточной водой из-под крана в течение 15—20 мин.

Если кислота или щелочь попали на кожу через одежду, то сна­чала надо смыть ее водой с одежды, а потом осторожно разрезать и снять с пострадавшего мокрую одежду, после чего промыть кожу.

При химических ожогах удалить химическое вещество не удается, поэтому после промывания пораженное место необходимо обрабо­тать соответствующими нейтрализующими растворами, используе­мыми в виде примочек.

При ожоге щелочью делаются примочки раствором питьевой соды (чайная ложка соды на стакан воды).

Билет №12.

1. Получение вращающегося магнитного поля.

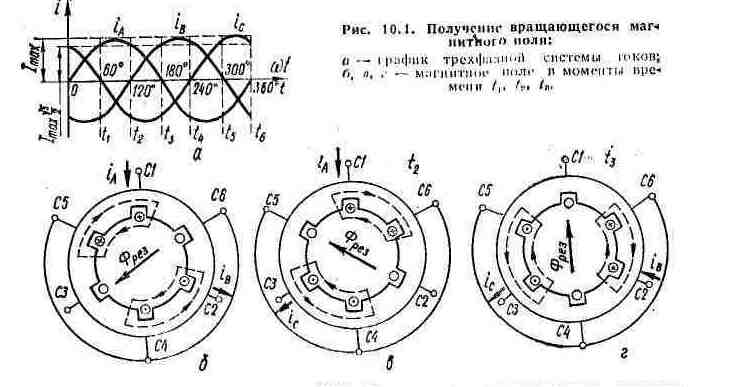

В основе работы машин переменного тока лежит образование вра­щающегося в пространстве магнитного поля. Для того чтобы понять как создается вращающееся магнитное поле, рассмотрим модель статора трехфазной машины переменного тока. Каждая фаза обмотки статора (рис. 10.1) схематически пред­ставлена одним витком, стороны которого уложены в диаметраль­но противоположные пазы. Плоскости витков трех фаз расположе­ны в пространстве под углами 120° друг к другу; их начала и концы обозначены соответственно С1, С2, СЗ и С4, С 5, Сб.

Ток каждой фазы создает переменное магнитное поле, направ­ление и величина которого определяются направлением и величиной тока. Переменные магнитные поля трех фаз, складываясь, образуют результирующее магнитное поле. Принимая за положительное на­правление тока от начала к концу каждой фазы, определим направ­ления результирующего магнитного поля для моментов времени (рис. 10.1, а), когда токи в фазах равны либо нулю, либо направления токов для моментов времени показаны (в сечениях витков точками и крестами) соответственно на рис. 10.1, б, в, г. Пользуясь правилом правоходового винта, можно построить магнитные линии, охватывающие проводники с токами, и установить направление результирующего магнитного потока Фрез. Если к указанным на рис. 10.1, б, в, г результирующим магнит­ным потокам добавить Фрез для моментов времени (рис. 10.1,а), то окажется, что результирующий магнитный поток, соз­даваемый трехфазным током, непрерывно и равномерно изменяет свое направление, т. е. вращается в пространстве, такое магнитное поле называют вращающимся.

Как видно на рис. 10.1, ось результирующего магнитного поля совершает один полных оборот за время, равное периоду изменения тока Т; при частоте тока магнитное поле за одну секунду сделает оборотов. Тогда угловая скорость двуполюсного магнит­ного поля численно равна угловой частоте токов протекающих по обмотке статора.

2. Распределительные устройства 0,4 кВ, силовые сборки, щиты.

РУ с установленными в них приборами я аппаратами должны соответствовать требованиям действующих ПУЭ.

Помещение РУ предприятия (организации), примыкающие к помещениям, принадлежащим посторонним организациям и имеющим оборудование, находящееся под напряжением, недолжно сообщаться с ними и должно иметь отдельный запирающийся выход. Кабельные каналы РУ закрываются съемными несгораемыми плитами и содержатся в чистоте. Токоведущие части пускорегулирующих и защитных аппаратов - должны быть защищены от случайных прикосновений. В специальных токоведущих помещениях (электромашинных щитовых станций управления и. т. д.) допускается открытая (без защитных кожу­хов) установка аппаратов.

У дежурного персонала или лица, ответственного за электрохозяйство, должен быть запас плавких калиброванных вставок. При­менение некалиброванных плавких вставок запрещается. Плавкие вставки должны строго соответствовать данному типу предохрани­телей, На наружных дверях РУ указываются их наименования. Все провода, шины, кабели, контактные зажимы и предохранителя маркируются по единой системе (изолированными бирками, надписью либо гравировкой на корпусе или на щитке над или под зажимами и предохранителями). На предохранителях и "предохранительных щитках, кроме того, указывается номинальный ток плавкой вставки. На кнопках должны быть надписи указывающие операцию, на сигнальных лампах – характер сигнала

3. Монтаж электрооборудования в пожароопасных зонах. Беструбная прокладка кабелей, осветительных электропроводок.

5.2.1. Пожароопасная зона - пространство в помещении или за его пределами, в котором постоянно или периодически находятся (сохраняются, используются или выделяются во время техно­логического процесса) горючие вещества как при нормальном технологи­ческом процессе, так и при его нарушении в таком количестве, что требу­ются специальные меры в конструкции электрооборудования при его монтаже и эксплуатации.

5.4.1. При выборе электрооборудования, устанавливаемого в пожа­роопасных зонах, следует учитывать агрессивность окружающей среды (химическая активность, атмосферные осадки и т.п.).

5.4.2. Неподвижные контактные соединения в пожароопасных зонах любого класса необходимо выполнять сваркой, спрессовыванием, пай­кой, свинчиванием или другими равноценными способами. Разборные контактные соединения должны обеспечиваться мерами исключения самоотвинчивания.

5.4.4. В пожароопасных зонах любого класса необходимо придержи­ваться требований защиты от искрения, обусловленного присутствием статического электричества, в соответствии с ГОСТ 12.1.018 и ДНАОП 0.00-1.29-97.

5.4.5. В пожароопасных зонах всех классов зануление (заземление) электрооборудования необходимо выполнять согласно требованиям гла­вы 1.7 ПУЭ и данных Правил, как для электрооборудования, расположен­ного в безопасных (нормальных) зонах.

2.1.3. Кабель, шнур, провод защищенный и незащищенный, кабель и провод специальный—определения по ГОСТ.

2.1.4. Электропроводки разделяются на следующие виды:

1. Открытая электропроводка - проложенная по по­верхности стен, потолков, по фермам и другим строительным элемен­там зданий и сооружений, по опорам и т. п.

При открытой электропроводке применяются следующие способы прокладки проводов И кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехниче­ских плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвиж­ной и переносной.

2. Скрытая электропроводка— проложенная внутри кон­структивных элементов зданий и сооружений (в стенах, полах, фунда­ментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рука­вах, коробах, замкнутых каналах и пустотах строительных конструк­ций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

2.1.5. Наружной электропроводкой называется электро­проводка, проложенная по наружным стенам зданий и сооружений, под навесами и т. п., а также между зданиями на опорах (не бо­лее четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т. п. Наружная электропроводка может быть открытой и скрытой.

2.1.6. Вводом от воздушной линии электропере­дачи называется электропроводка, соединяющая ответвление от ВЛ с внутренней электропроводкой, считая от изоляторов, установленных на наружной поверхности (стене, крыше) здания или сооружения, до за­жимов вводного устройства.

2.1.7. Струной как несущим элементом электропроводки назы­вается стальная проволока, натянутая вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабе­лей или их пучков.

2.1.8. Полосой как несущим элементом электропроводки назы­вается металлическая полоса, закрепленная вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.

2.1.9. Тросом как несущим элементом электропроводки на­зывается стальная проволока или стальной канат, натянутые в воз­духе, предназначенные для подвески к ним проводов, кабелей или их пучков.

2.1.10. Коробом называется закрытая полая конструкция пря­моугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механи­ческих повреждений проложенных в нем проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие ко­роба должны иметь только сплошные стенки со всех сторон и не иметь крышек. Короба могут применяться в помещениях и наружных установках.

2.1.11. Лотком называется открытая конструкция, предназначен­ная для прокладки на ней проводов и кабелей.

Лоток не является защитой от внешних механических поврежде­ний проложенных на нем проводов и кабелей. Лотки должны изготов­ляться из несгораемых материалов. Они могут быть сплошными, пер­форированными или решетчатыми. Лотки могут применяться в помеще­ниях и наружных установках.
